Технические характеристики

• Производительность – до 120 м3/ч.
• Исходная фракция – -500 мм.
• Получаемые фракции – 0-5 мм; 5-10 мм; 10-15 мм; 15-20 мм; 20-40 мм.

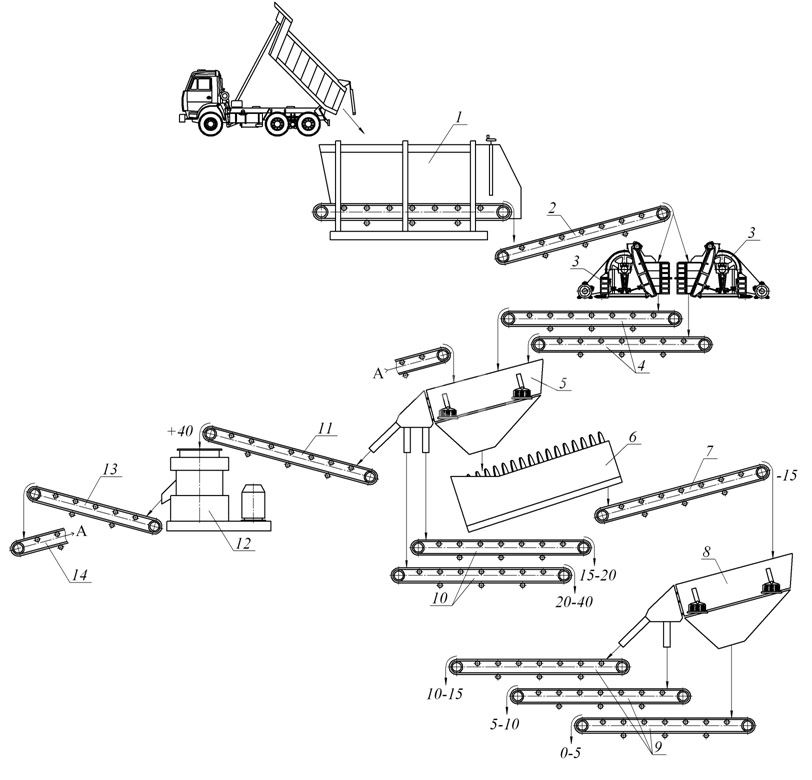

Схема дробильно сортировочного комплекса с промывкой

1. питатель ТК-16;
2. конвейер В1200;
3. дробилка СМД-6А;
4. конвейер В800;
5. грохот ГИС‑53;
6. классификатор КСН-24;
7. конвейер В800;
8. грохот ГИС-42;
9. конвейер В650;
10. конвейер В650;
11. конвейер В800;
12. дробилка КМД-1750ГР;
13. конвейер В800;
14. конвейер В800.

Процесс дробления с промывкой

Исходный материал загружается в пластинчатый питатель ящичного типа (поз.1). Способ загрузки автотранспорт, погрузчик фронтальный (определяет заказчик). По средствам конвейера (поз.2) материал подается в щековые дробилки (поз.3), где происходит дробление до фракции -100мм. Далее материал подается конвейерами (поз.4) на грохот (поз.5). Грохот рассеивает материал по фракциям. Фракции 15-20, 20-40 по средствам конвейеров (поз 10) уходят в отвал. Фракция 0-15 подаётся в систему промывки и рассева, состоящую из классификатора (поз. 6), грохота (поз.8) и конвейеров (поз. 7; 9) где происходит разделение на фракции 0-5; 5- 10- и 10-15.

После рассева на грохоте (поз. 5) фракция ≥ 40 подаётся конвейером (поз. 11) в конусную дробилку КМД- 1750ГР (поз. 12). После вторичного дробления, материал по средствам конвейеров (поз. 13; 14) возвращается на грохот (поз.5) для дальнейшего рассева.
