Технические характеристики

• Производительность – до 10 т/ч. (по исходному сырью)
• Исходная фракция – 400 мм. (влажность 0,5-1%)
• Получаемые фракции – 20-25 мм (40%*); 0,2-1 мм (50%*); -0,2 мм (10%*).

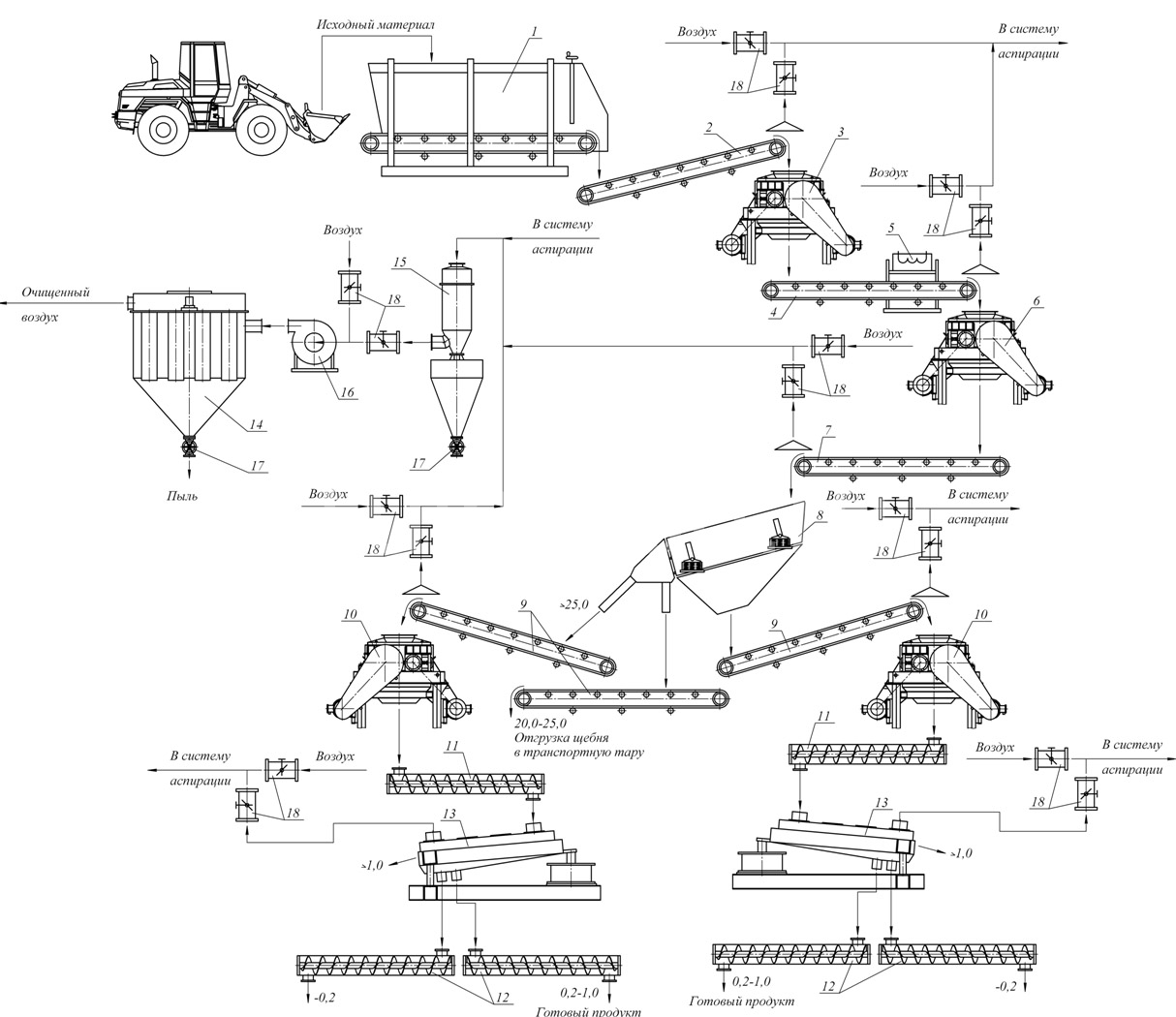

Схема дробильно сортировочного комплекса

1. питатель ПЛП-10;
2. конвейер КЛЖ 1000/9000;
3. дробилка ДВЗ-2S;
4. конвейер КЛЖ-800/12000;
5. магнитный сепаратор МПСР ;
6. дробилка ДВР-2/500Z;
7. конвейер КЛЖ-800/9000;
8. грохот инерционный ГИС-32;
9. конвейер КЛЖ-650/15000 (3 шт.);
10. дробилка ДВГ-2/500 (2 шт.);
11. шнек Ду 150 L3 (4 шт.);
12. шнек Ду 150 L4 (2 шт.);
13. фильтр рукавный ФР-6 (2 шт.);
14. блок пылеуловителей ΙΙПЦ-2,0 с бункером;
15. вентилятор ВВД ;
16. секторный питатель ПС-1В (3 шт.);
17. шиберная заслонка Ду 200 (16 шт.).

Процесс дробления материалов

Исходный материал загружается в пластинчатый питатель ящичного типа поз.1. Способ загрузки автотранспорт, погрузчик фронтальный (определяет заказчик). По средствам конвейера поз.2 материал подается в дробилку поз.3, где происходит дробление до фракции -90мм*. Далее материал подается конвейером поз.4 на мелкое дробление — дробилка поз.6. На конвейере поз.4 смонтирован магнитный сепаратор поз.5 (отбор недробимых металловключений).

После второй ступени дробления поз.6 (фракция -30мм*) материал транспортной системой поз.7 подается на грохот поз.8. На выше указанной машине происходит разделение материала на три фракции: +25мм; 20-25мм; -20мм. Фракция 20-25мм щебень кубовидной формы конвейером поз.9 отгружается в транспортную тару (определяет заказчик). Фракции -20мм. и +25мм. поступает на гладкие вальцы поз.10, где происходит окончательное измельчение до фракции -1мм. После дробилок поз.10 установлены системы шнеков поз.11,12 с виброситом поз.13 предназначенные для классификации измельченного материала и выделения товарной фракции 0,2-1мм.

В схеме предварительно определены семь зон аспирации. Аспирационная система двухступенчатая, включает в себя: блок пылеуловителей поз.15, вентилятор типа ВВД поз.16, рукавный фильтр поз.14, а так же шиберные заслонки поз.18 предназначенные для регулировки воздухопотоков в системе аспирации.
