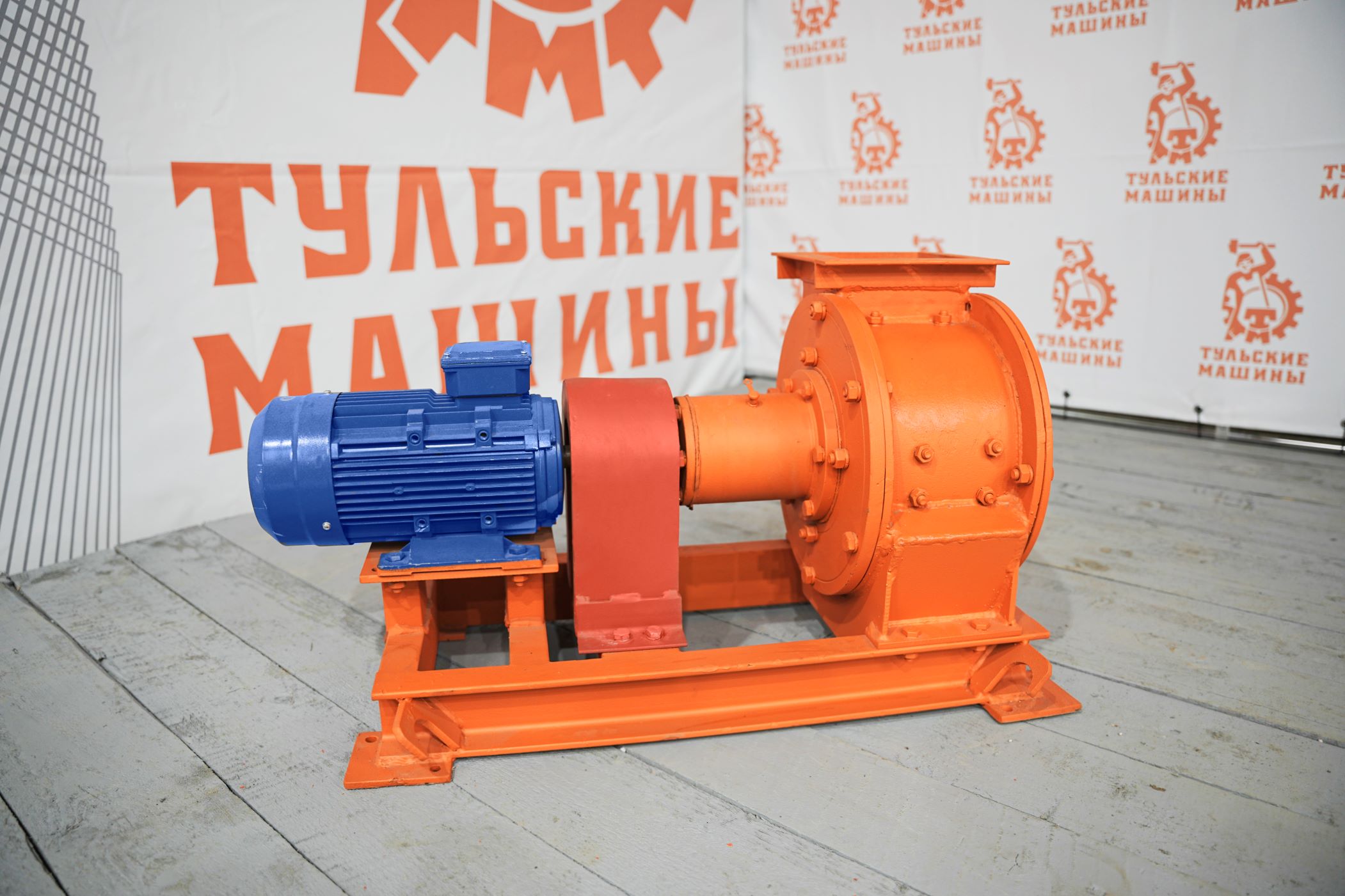

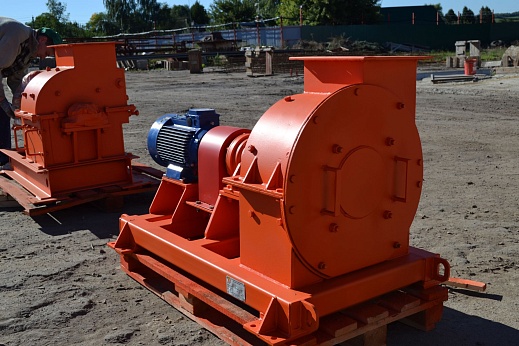

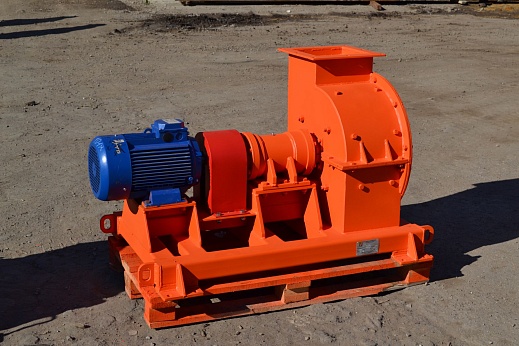

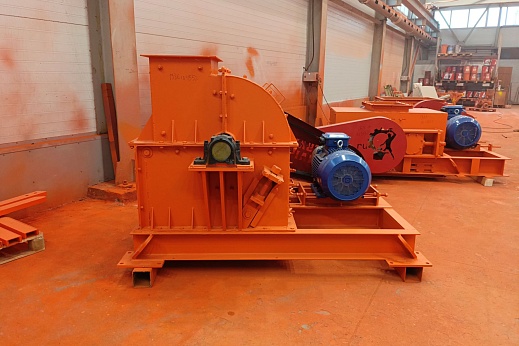

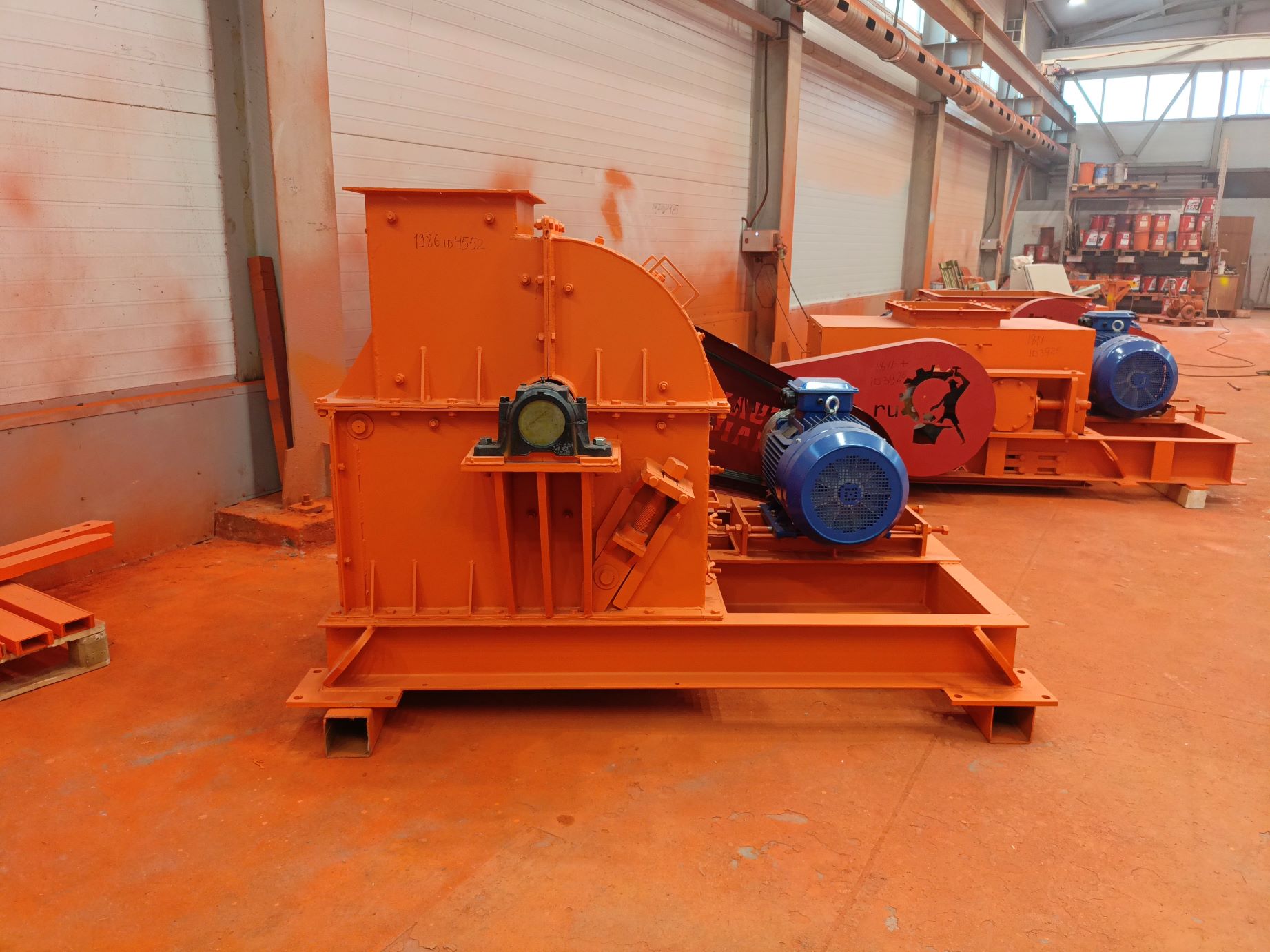

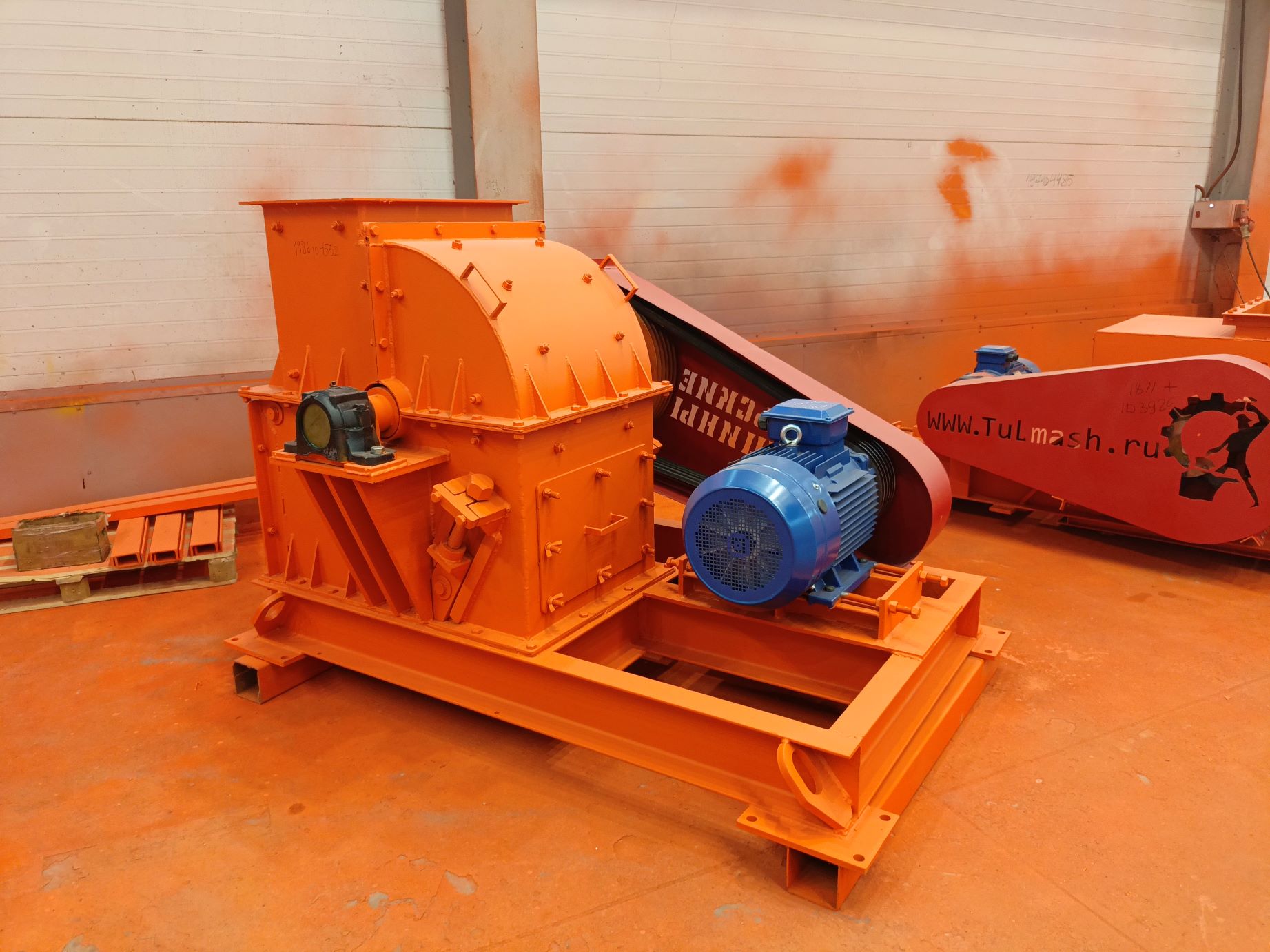

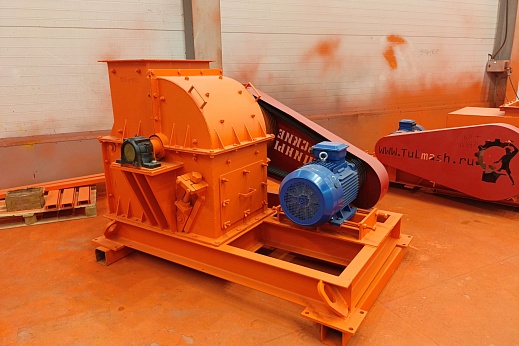

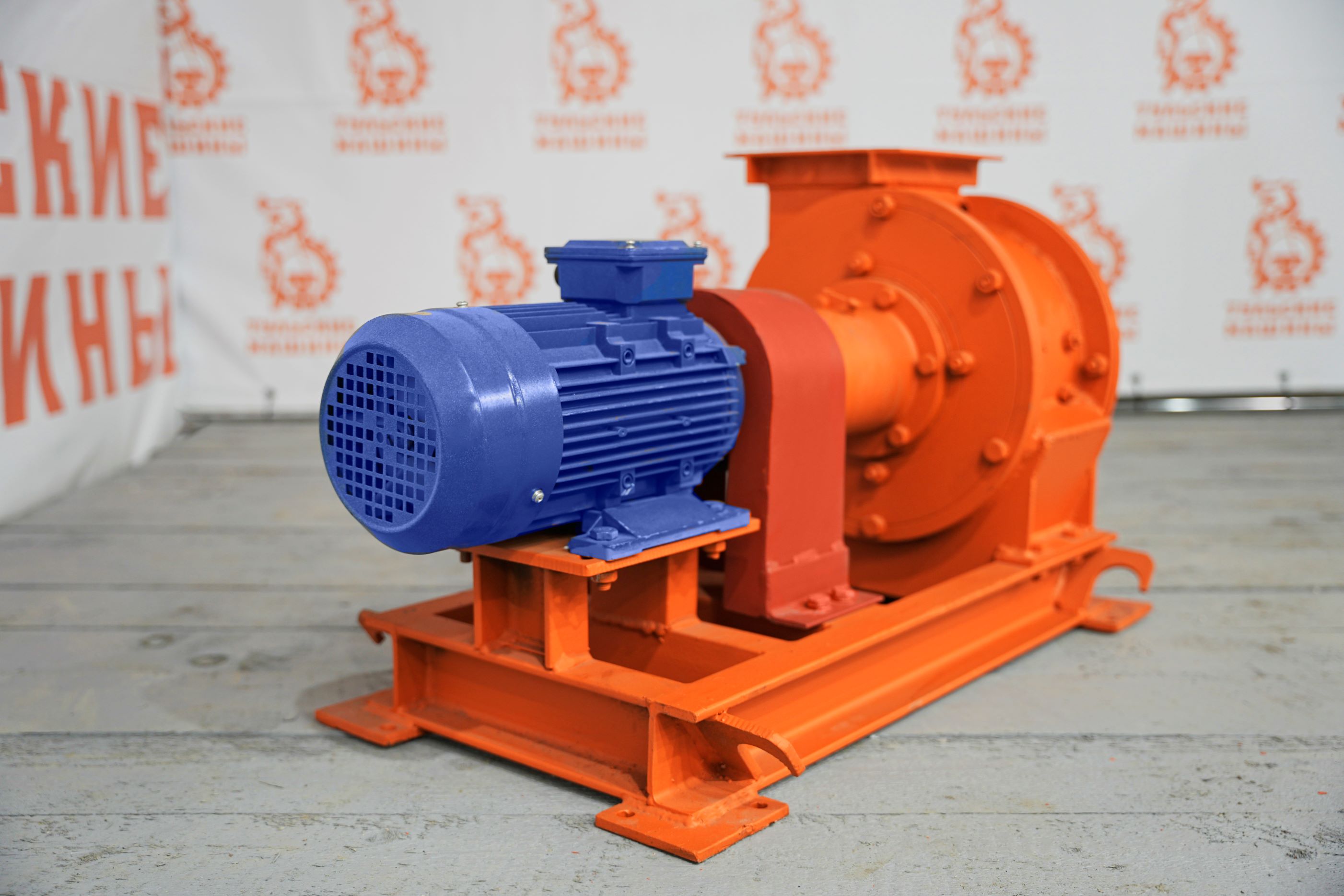

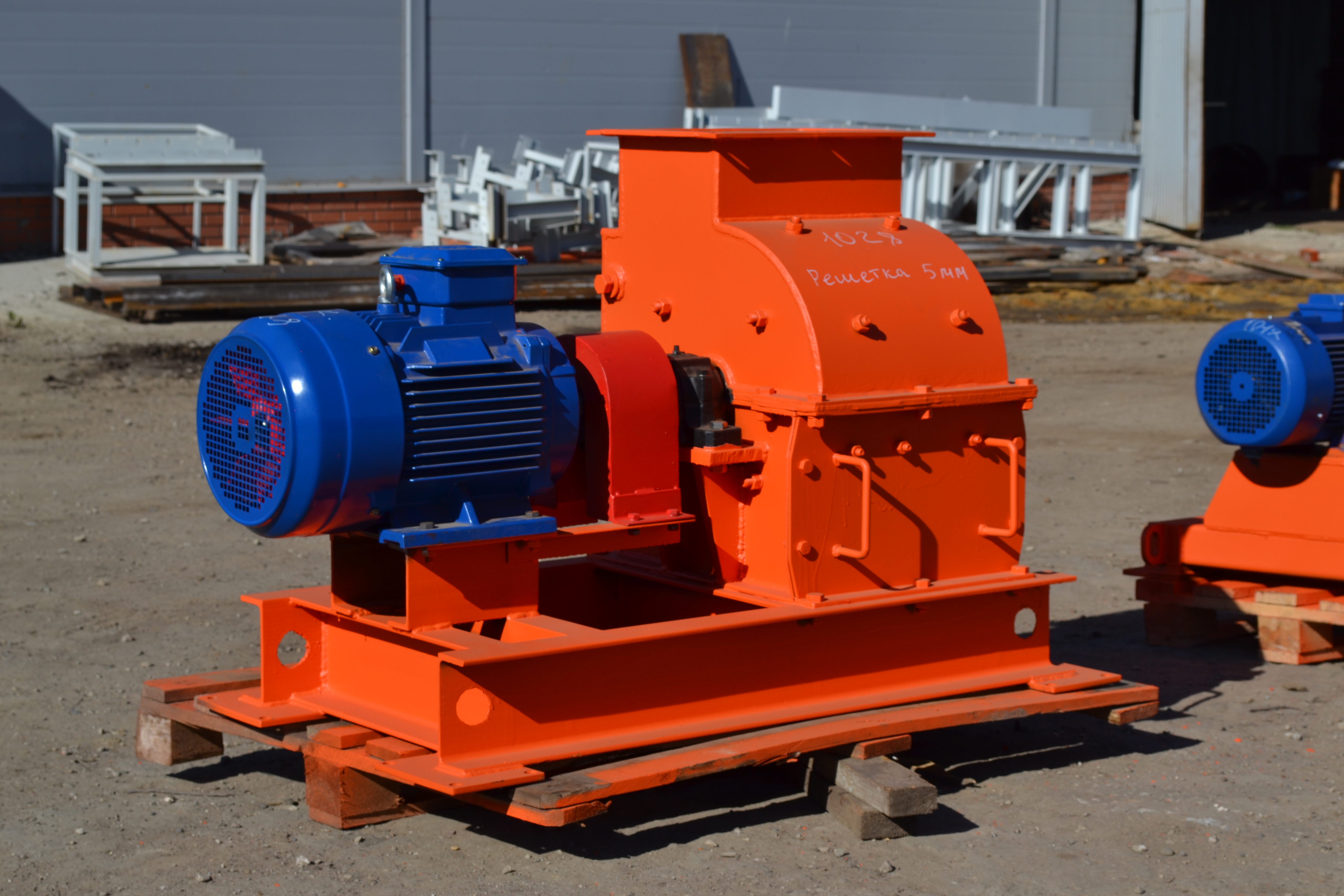

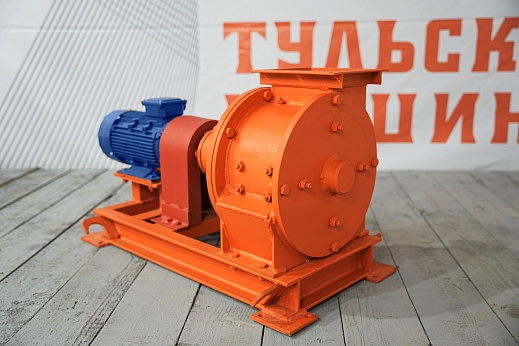

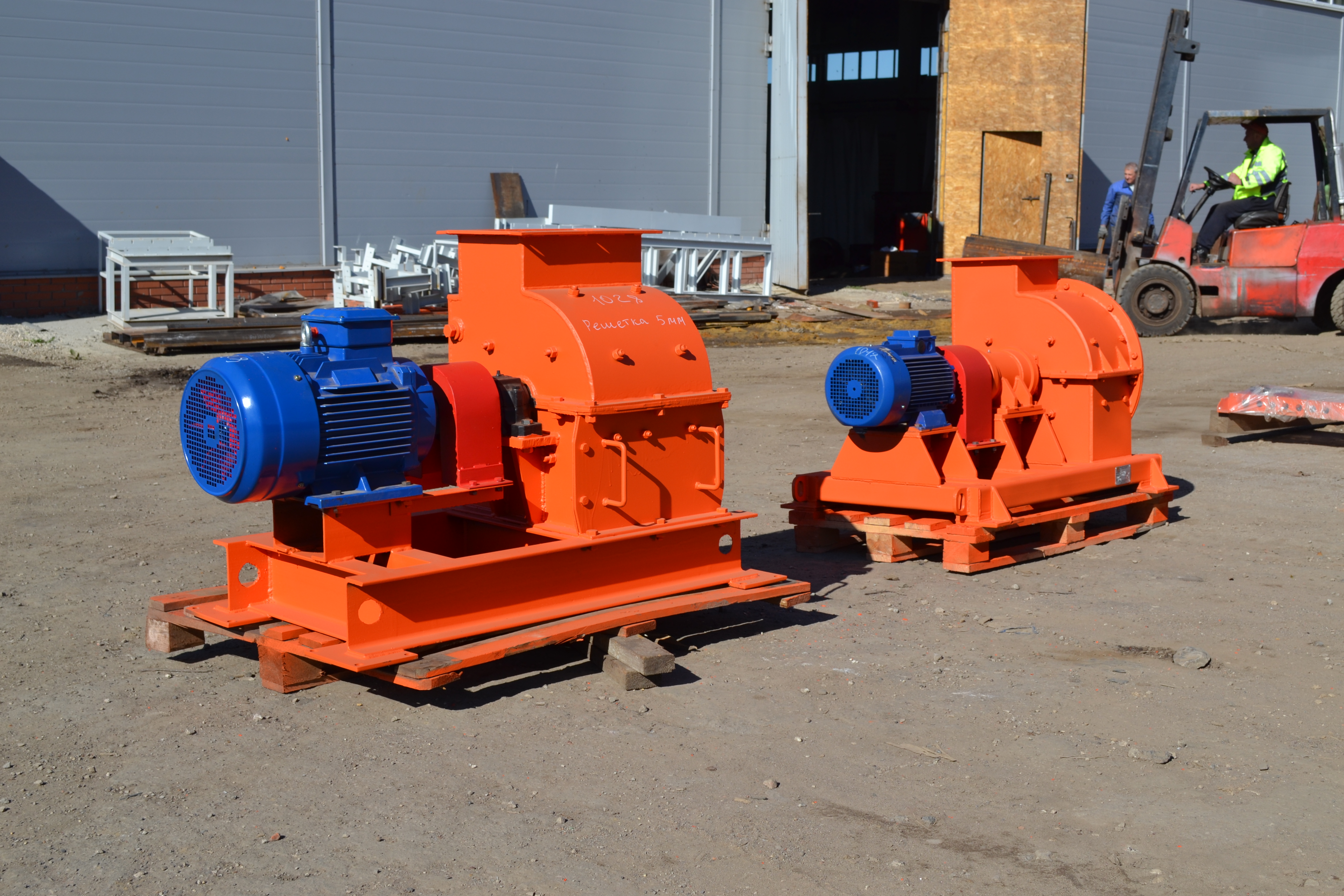

Молотковая дробилка – механическая дробильная машина, применяемая для разрушения кусков, зёрен и частиц минерального сырья и аналогичных материалов, путём дробления породы ударами молотков, шарнирно закреплённых на быстро вращающемся роторе, а также методом разрушения кусков при ударах о плиты корпуса дробилки. Молотковые дробилки позволяют перемалывать разнообразное сырьё, начиная от карьерных пород и заканчивая техногенными отходами.
Материал подаётся в помольную камеру и за счёт вращения вала с молотками, измельчается до размеров меньших зазорам на колосниковой решётке. В ходе дробления требуемая фракция просыпается сквозь зазоры колосников и попадает в выгрузочный короб. Основой молотковых дробилок является ротор с закреплёнными на нём ударными элементами (билами, молотками). Отличительной чертой между молотковыми и роторными дробилками является способ крепления к валу ударных элементов. На молотковых дробилках молотки закреплены шарнирно. Данный факт позволяет снизить энергозатраты при дроблении твёрдых материалов за счёт “плаванья” молотка в воздухе. Таким образом появляется возможность разбить материал в помольной камере не с первого раза, а с последующих. В роторных же дробилках при попадании в помольную камеру сырья, не дробимого с первого удара, происходит заклинивание.
Механизм действия молотковых дробилок прост, но эффективен: сырье непрерывно подается через загрузочную воронку, где происходит его дробление ударами молотков, отбойников броней и колосниковых решеток. Измельченный материал падает вниз через отверстия в решетке и попадает в разгрузочное устройство.
Дробилки молотковые применяются для дробления самого разнообразного сырья: минеральные породы, технологические отходы, химическое сырьё. Высоко ценятся в производстве строительных материалов, керамики, наполнителей асфальта, бетона, а также в измельчении стекла, щебня, мела (безводного), доломита, шамота, безводных солей, металлов.
Основными секторами промышленности с применением молотковых дробилок можно назвать:
Характеристики молотковых дробилок могут меняться в зависимости от:
Наша команда специалистов способна спроектировать молотковую дробилки согласно всем указанным заказчиком требованиям.
Завод дробильного оборудования “Тульские Машины” производит оборудование высокого качества и надежной конструкции по приемлемой цене, кроме того наше конструкторское бюро всегда подберет для вас нужные варианты дробильного оборудования, сэкономив ваше время и средства.
При подаче сырья на дробление важно не перегружать молотковую дробилку. Для этого потребуется подающее устройство с плавной и непрерывной подачей, желательно при проектировании дробильной установки предусмотреть регулировку подачи. Необходимо учитывать, что фракция исходного материала может достигать 150-200 мм. (только для МПС-600 и больший типоразмер) конечно данные куски не должны превышать 30% от общей массы продукта. Вследствие данного условия мы приходим к выводу, что шнековый тип питателя не подходит, т.к. случится заклинивание пера шнека, но идеально подходит ленточный питатель. Кроме, того с помощью ленточного дозатора мы решаем еще одну проблему – подача сырья должна равномерно распределяться по помольной камере для равномерности износа ударных молотков.
Для отгрузки дробленого сырья можем применить шнековый транспортер. Данный выбор обеспечит отсутствие пыления, а также сможет поднять дробленый материал на высоту для удобства дальнейшей перевалки сырья.
Для подавления пылеобразования в местах пересыпа используются резиновые уплотнения, мягкие вставки, также возможно использовать аспирационные установки для местного пылеулавливания.
В случае если в материале присутствуют металлические включения, обязательна установка магнитного сепаратора над подающей лентой. Попадание недробимого материала в помольную камеру может повлечь за собой выход из строя оборудования.
В обязательном порядке в дробильном комплексе необходимо учитывать систему предохранителей в щите управления, а также дополнительную автоматику для обеспечения бесперебойной работы и предупреждения аварийных ситуаций.
Данная схема является классической для стандартного случая, но всегда лучше обратиться за консультацией к специалистам компании «Тульские Машины». Мы всегда сможем подобрать оптимальную компоновку, а также спроектировать и поставить дробильный комплекс.
