Готовые решения/Технологические линии

Завод “Тульские Машины” проектирует и производит дробильное, сортировочное и конвейерное оборудование, а также комплексы на базе вышеперечисленной продукции. Готовые линии предназначены для дробления, просева и транспортировки материала различного происхождения, разной крупности и твердости. Наши решения могут быть использованы как на промышленных карьерах, так и на промышленных площадках.

Наши готовые решения могут быть использованы в следующих отраслях промышленности: металлургической, химической, угольной, пищевой и многих других.

Наши готовые решения, помимо всего прочего, могут быть оснащены автоматическими системами управления и сепараторами для очистки материала от посторонних включений.

Наша компания производит готовые линии для измельчения и утилизации торфа, селитры, мела, минерального сырья, угля, шлама и многого другого.

Завод “Тульские Машины” предоставляет для своих клиентов технологические линии под ключ. Наши специалисты спроектируют и создадут готовые решения, помогут в установке и настройке оборудования. Мы работаем по всей России и СНГ. Проконсультироваться и задать интересующий вас вопрос вы можете по телефону : +7(4872) 33-78-17, или по электронной почте: info@tulmash.ru.

Линия измельчения торфа

Материал подается в бункер емкостью 3 м3, откуда перемещается в роторно-дисковый измельчитель РДИ-350 с помощью шнекового питателя. Длина питателя 6 м. Измельченный торф транспортируется ленточным конвейером длиной 4 м и шириной 500 мм. Для избежания налипания и зависания материала, в бункере располагается вращающийся ворошитель.

Дробильная установка для измельчения слежавшейся аммиачной селитры

Вся линия разработана по индивидуальному эскизу Заказчика с учетом приобретаемого им оборудования, а также согласно размерам производственного помещения, в котором будет размещаться технологическая линия. Линия укомплектована нестандартным оборудованием и металлоконструкциями (рамы, площадки обслуживания, лестницы, ограждения, загрузочно-разгрузочные устройства, опорные стойки). Производительность линии составляет до 40 м3/час.

Дробильная установка для измельчения мела

Агрегат представляет собой установку предназначенную для измельчения горных пород низкой и средней прочности крупностью до 400 мм.
Производительность по готовой продукции до 30 т/час. Товарная фракция 0-30 мм. В устовку входит роторно-дисковый измельчитель РДИ-2/620, загрузочный бункер с вибратором компенсаторами вибрации и поворотный конвейер позволяющий организовать разгрузку на двух площадках.

Схема работы поворотного ленточного конвейера

Дробильная установка для утилизации брака свечей зажигания

Агрегат включает в себя кантователь, крутонаклонный ленточный конвейер и молотковую дробилку МПС-200. В связи с тем, что в исходном продукте присутствуют металлические элементы была усилена конструкция дробилки, и применены высокопрочные стали для расходных материалов.

Технологический комплекс измельчения керамической плитки

Комплекс оборудования предназначенный для измельчения керамической плитки до требуемой фракции 0-4 мм. Максимальный загружаемый кусок до 210 мм. Производительность по готовой продукции, при равномерной подачи исходного материала составит 6 тонн в час. В технологическую линию входит питатель пластинчатый ПП-8 с приемным бункером, молотковая дробилка МПС-950 и конвейер ленточный B650.

Линия измельчения твердых отходов производства минеральной ваты

Комплекс технологического оборудования для измельчения грубых отходов производства минеральной ваты до требуемой фракции 0-20 мм. Производительность оборудования — 4 тонны/час. Комплекс включает в себя питатель ПЛ-650 с бункером и классификационной решеткой, щековую дробилку СДС 2.5/4 и ленточный конвейер.

Линия по переработке мягких отходов  производства минерального сырья

Технологическая линия измельчения отходов производства минеральной ваты до требуемой фракции 0-5 мм. Производительность оборудования — 10 тонн/час. Измельчение осуществляется в роторно-дисковом измельчителе РДИ-2/620 и молотковой дробилке МПС-630. Подача материал осуществляется питателем ПЛ-800.

Агрегат измельчения соли

Комплекс технологического оборудования для измельчения соли на базе роторно-дискового измельчителя РДИ-2/620. Загрузка осуществляется в бункер объем 4.2 м3. Для выгрузки измельченного материала применяется ленточный конвейер. Производительность комплекса достигает 70 м3/час.

Линия переработки трепела

(по ссылке — подробная техническая и конструкторская документация).

Линия переработки трепела, выпускаемая Заводом дробильного оборудования «Тульские Машины» — предназначена для дробления, фракционирования, фасовки (клапанные или открытые мешки, Биг-Бэги) и хранения данного продукта.

Технические характеристики линии переработки трепела

Линия дробления и сортировки угля

(по ссылке — подробная техническая и конструкторская документация).

Завод “Тульские Машины” создал комплекс по дроблению и сортировке угля. В состав линии входят множество машин, выпускаемых нашим заводом.

Линия по переработке шлама

(по ссылке — подробная техническая и конструкторская документация).

Компания “Тульские Машины” разработала комплекс по переработке и сортировке шлама на базе молотковой дробилки.

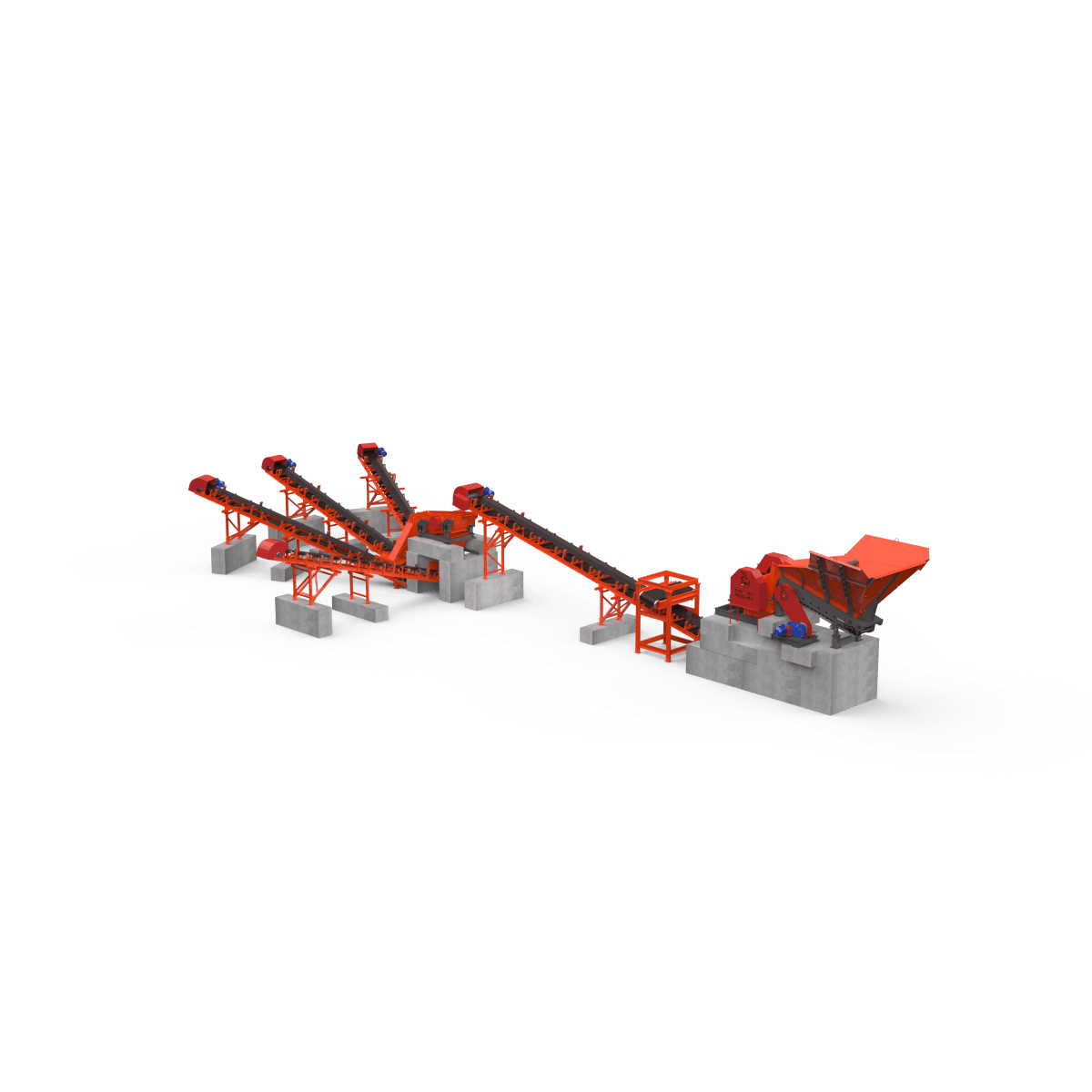

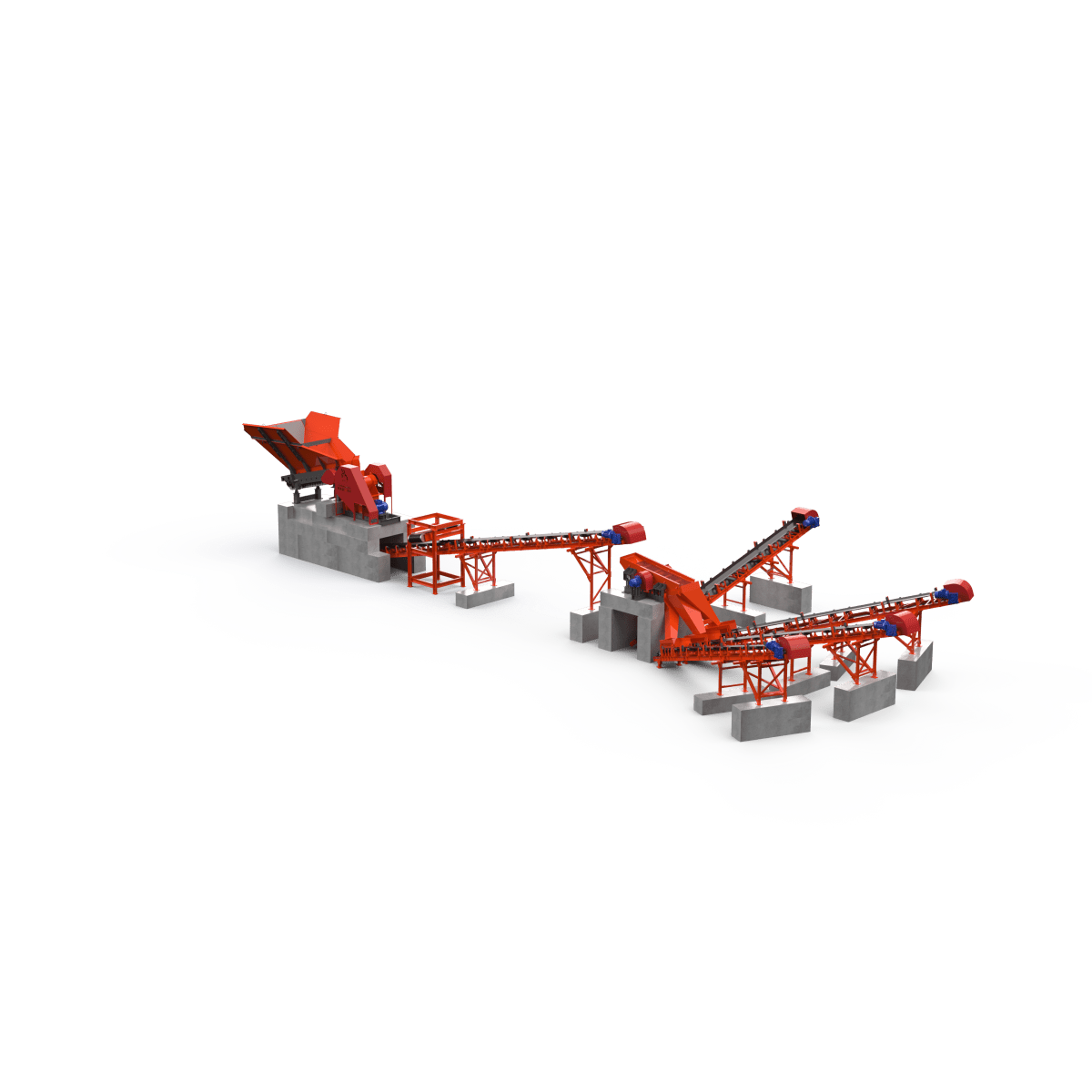

Линия переработки отходов легкого бетона

(по ссылке — подробная техническая и конструкторская документация).

Завод “Тульские Машины” спроектировал и создал промышленную линию по переработке отходов бетона. В ее состав вошли конвейера и машины, выпускаемые нашим предприятием.

Линия переработки автомобильных катализаторов

(по ссылке — подробная техническая и конструкторская документация).

Линия переработки автомобильных катализаторов на основе вертикальной цепной дробилки периодического действия ЦВД-900

Дробильный комплекс Щепа-2

(по ссылке — подробная техническая и конструкторская документация).

Дробильный комплекс Щепа-2 предназначен для измельчения древесины, полетного лома и деревянных поддонов. Щепа-2 это полностью укомплектованный комплекс производительностью до 20 м³/час. Перевозка комплекса  осуществляется автотранспортом.

Технические характеристики

Агрегат сортировки АС-30

(по ссылке — подробная техническая и конструкторская документация).

Агрегат сортировки представляет собой нескольких единиц оборудования на одной раме,  предназначенных для сухого рассева сыпучих материалов на ряд классов по крупности с предварительным отделением крупных фракций на виброрешетке.

Агрегат измельчения соли

Комплекс технологического оборудования для измельчения соли на базе роторно-дискового измельчителя РДИ-2/620. Загрузка осуществляется в бункер объем 4.2 м3. Для выгрузки измельченного материала применяется ленточный конвейер.

Дробильная установка ДСУ-15

(по ссылке — подробная техническая и конструкторская документация).

Представляет собой одностадийную технологическую схему, назначением которой является измельчение горных пород, переработка каменных и железобетонных элементов. Возможность работы в стеснённых условиях, малая энергоемкость, простота в обслуживании и возможность установки на дорожные плиты и фундаментные блоки характеризуют технологическую линию как эффективный, малогабаритный и неприхотливый агрегат.

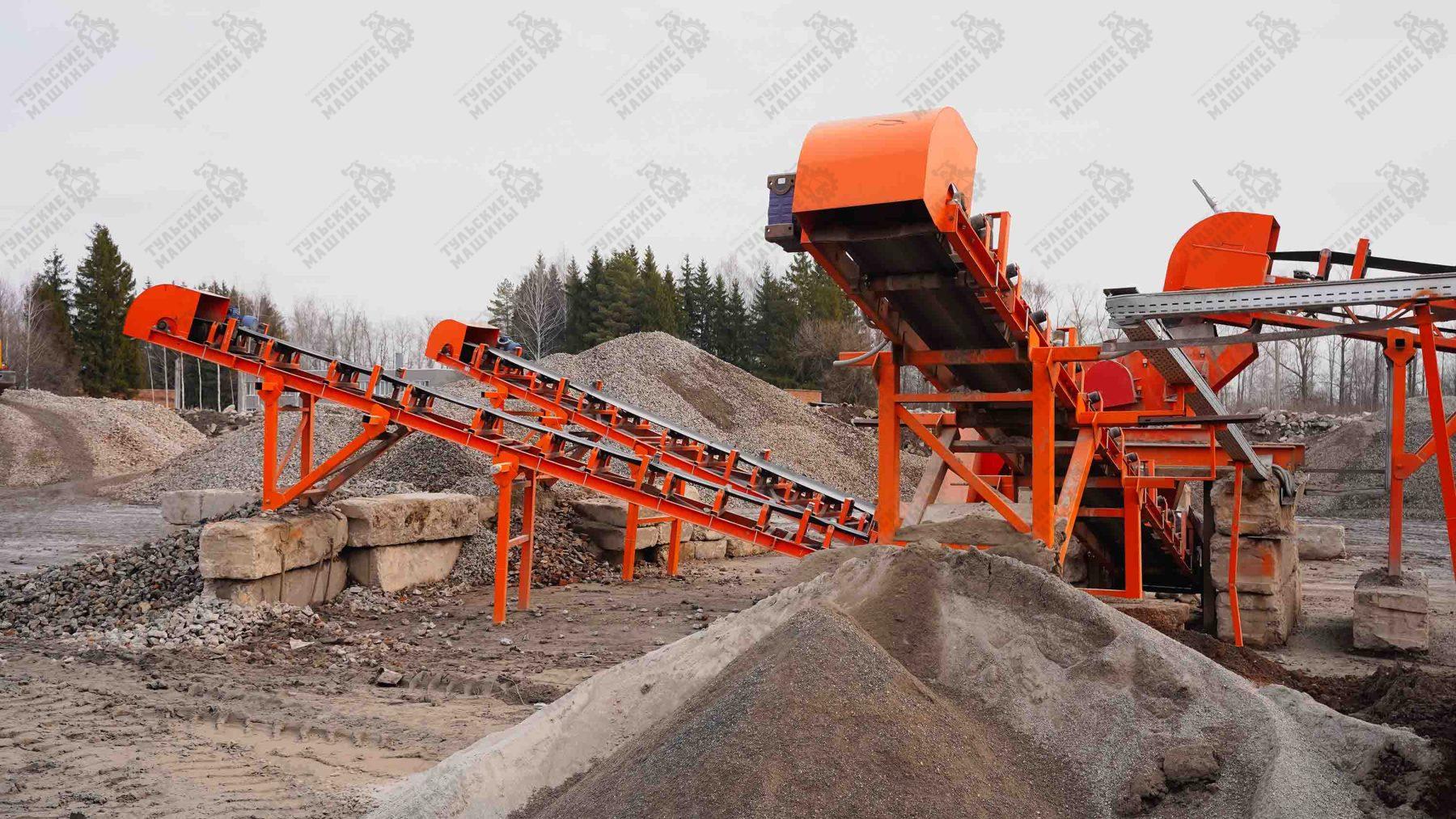

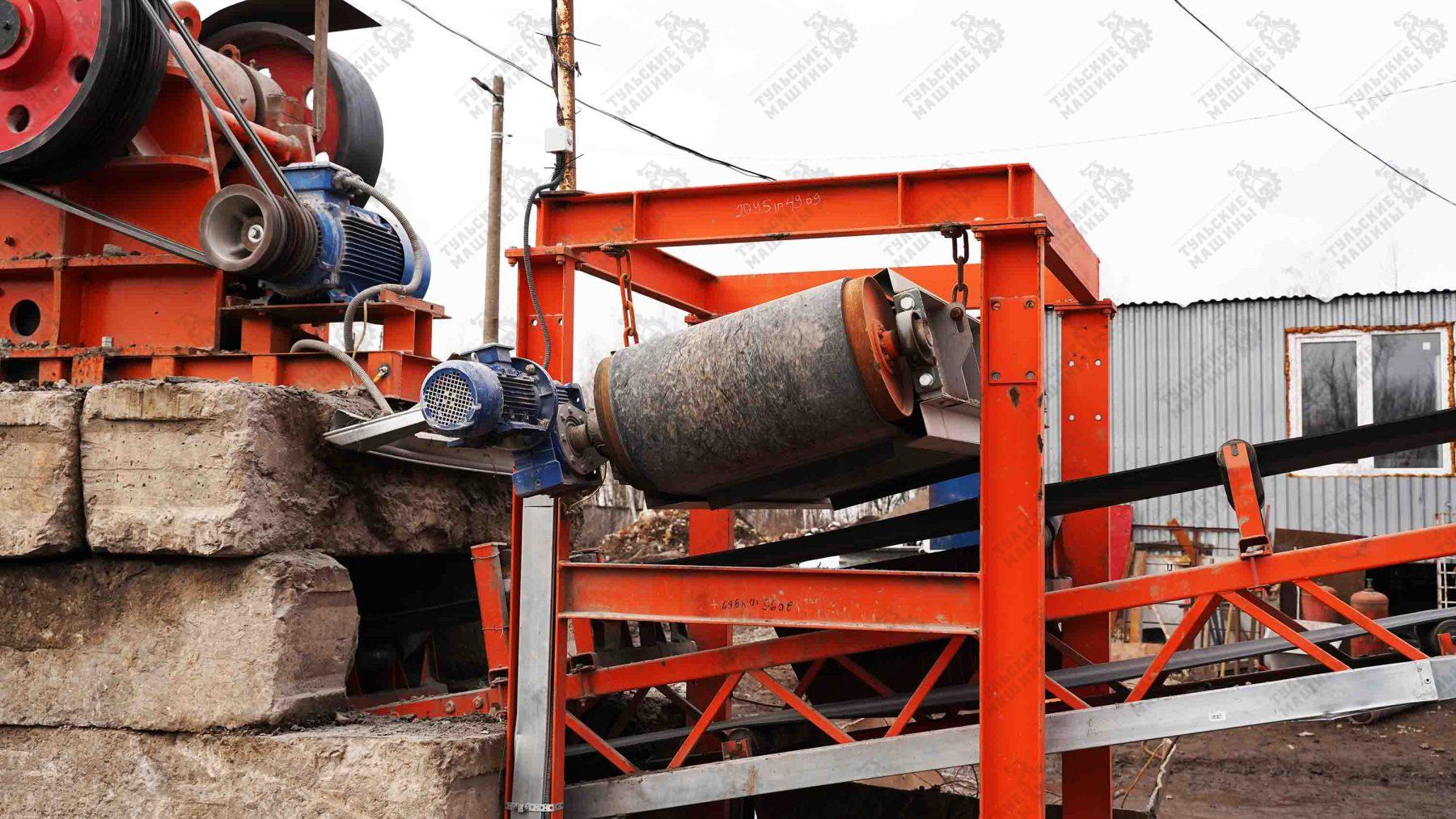

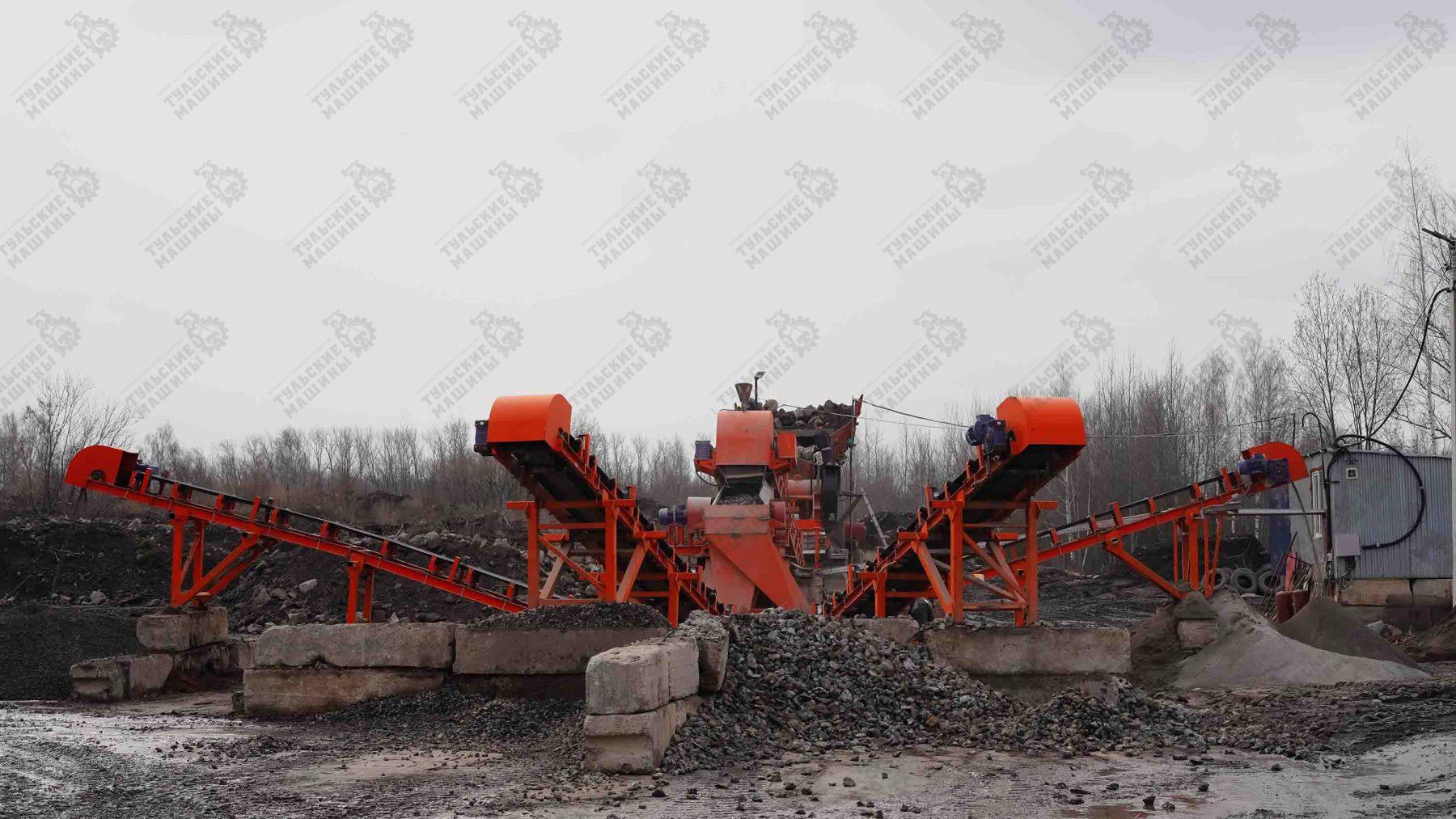

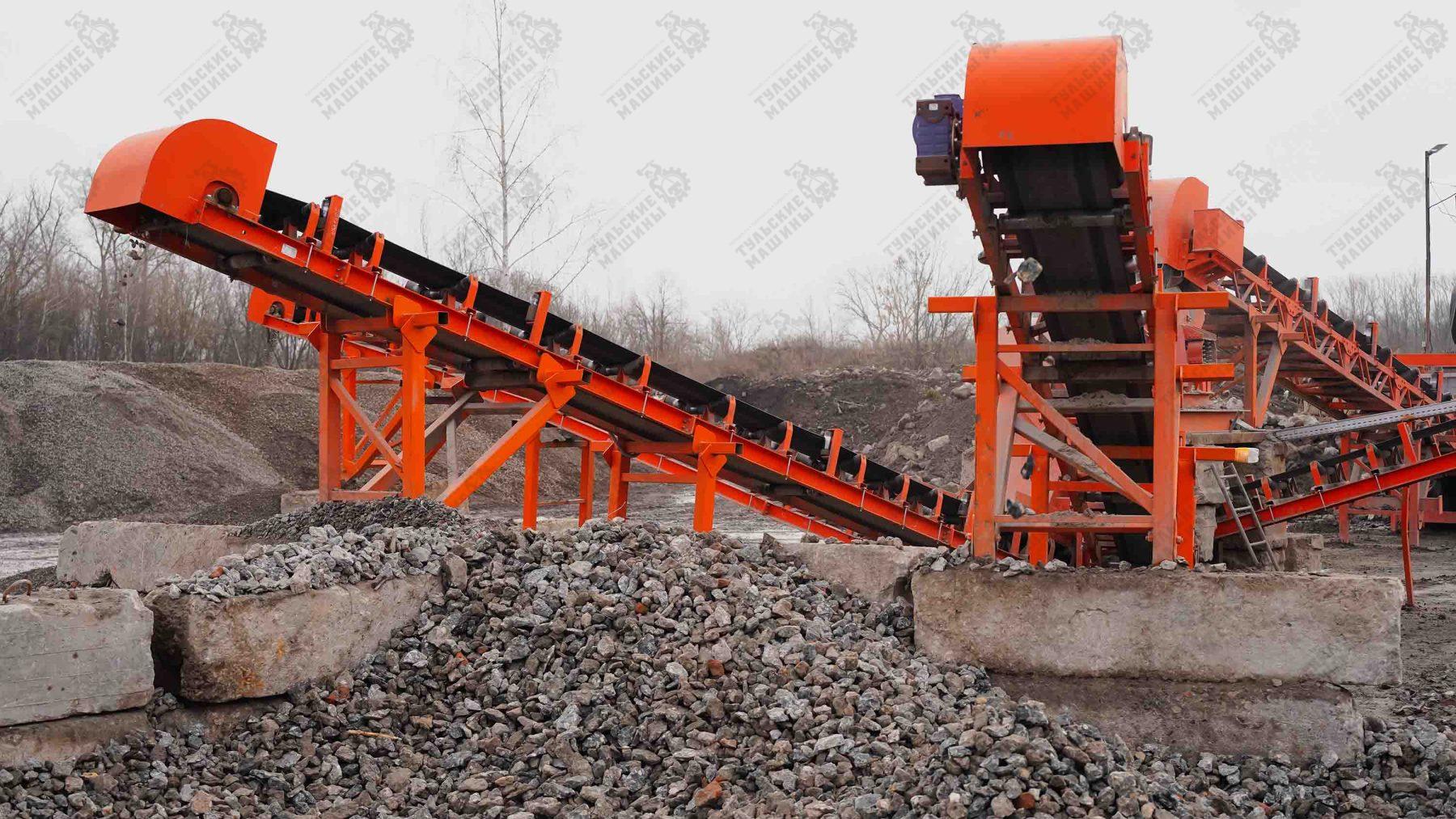

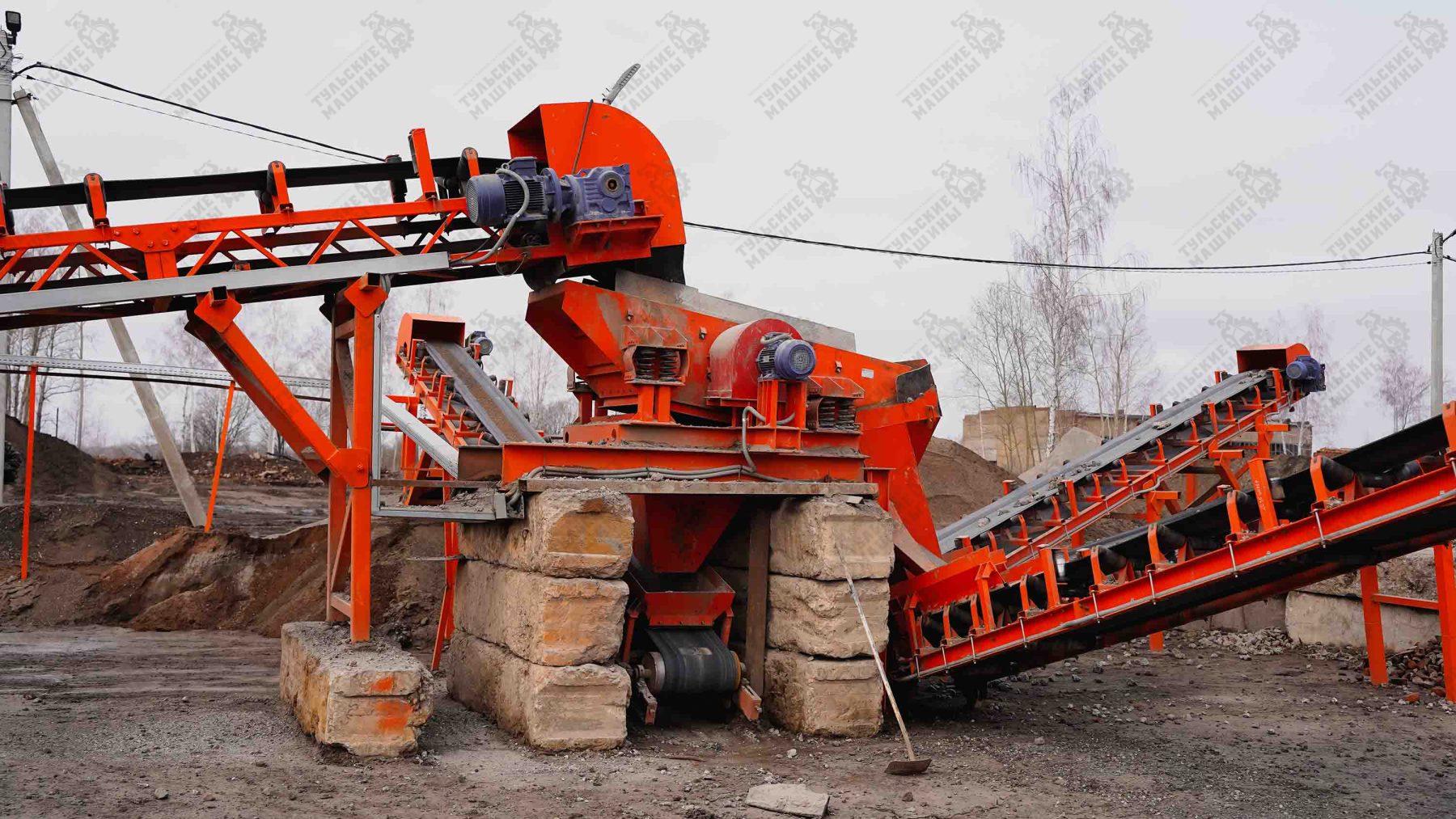

Фотографии дробильно-сортировочного комплекса ДСУ-15

Дробильная установка ДСУ-30

(по ссылке — подробная техническая и конструкторская документация).

Стандартная передвижная двухстадийная дробильно-сортировочная установка, завоевавшая наибольшую популярность среди потребителей простотой мобильности. Линия включает в себя передвижные агрегаты дробления и сортировки, позволяющие при минимуме затрат быстро перемещать линию за фронт горных работ или на новое место работы.

Дробильная установка ДСУ-60

Технологическая линия на базе роторно-дисковых измельчителей, предназначенная для первого этапа измельчения материалов низкой и средней твердости (со степенью прочности до 4 единиц по шкале Мооса). Также используется на производствах кирпича и пенобетона для рециклинга сырья.

Дробильная установка ДСУ-90

(по ссылке — подробная техническая и конструкторская документация).

Стандартный комплекс серийно выпускаемого оборудования, согласно отзывам потребителей зарекомендовавший себя с хорошей стороны. Установка идеально прослужит многие годы, справляясь с задачей по производству щебня и переработке нерудных строительных материалов.

Фотографии дробильно-сортировочного комплекса ДСУ-90

Передвижная дробильно-сортировочная установка ПДСУ-30

(по ссылке — подробная техническая и конструкторская документация).

ПДСУ-30– мобильная дробильно-сортировочная установка, предназначенная для дробления горных пород с пределом прочности на сжатие до 300 МПа.

Мобильная щековая дробилка

(по ссылке — подробная техническая и конструкторская документация).

Щековая мобильная дробильная установка, является универсальной  машиной для переработки различного  сырья. Она широко применяется во многих видах промышленности. Мобильная дробилка приспособлена к уникальной специфики работ на удаленных объектах с трудным подъездом.

Мобильная роторная дробилка

(по ссылке — подробная техническая и конструкторская документация).

Мобильная роторная дробилка является универсальной  машиной для переработки различного вида сырья, но особой популярностью дробилка пользуется для производства кубовидного щебня. Помимо измельчения щебня, дробилка хорошо подходит для первичного измельчения стекольного боя, дробления отходов кирпича,  дробления суглинков и многого другого.

Фотографии мобильной роторной дробилки

Мобильная конусная дробилка

(по ссылке — подробная техническая и конструкторская документация).

Конусная мобильная дробилка представляет собой универсальную систему переработке  сырья. Она широко применяется при  дроблении таких типов материала как камень, щебень, руда. Используется в горно-обогатительной и химической промышленности, производстве строительных материалов, металлургии, при вторичной переработке сырья.
