Дробилка валковая зубчатая ДВЗ-2L11

Валковая дробилка с зубчатыми валками является модификацией дробилки ДВЗ 2L. Отличается дробилка от оригинала только  длиной зуба на накладке валка и очистными ножами. Такая модификация дробилки обеспечивает лучший захват материала и дает возможность получить более мелкую фракцию.

Дробилка способна измельчать материал низкой и средней прочности (700-1200 кгс/см²) с влажностью до 25%.

Дробилка может быть установлена, как в помещении, так и на открытой площадке под навесом.

Технические характеристики валковой дробилки ДВЗ-2L-11***
Параметры	Значения*
Расчетная производительность, м3/ч (при коэффициенте разрыхленности материала 0,2 и насыпной плотности материала 1500кг/м3)	до 40 при min зазоре до 250 при max зазоре * ***
Входящая фракция dн, мм	от 200 до 350*
Частота вращения валков, об/мин	150/300
Выходящая фракция dк, мм	от 0-11 до 0-200* ** ****
Мощность электродвигателей, кВт	18,5;37
Напряжение, В	380
Масса дробилки, кг	4260

* — Параметры могут изменяться в зависимости от физических свойств материала.
Расчет производится согласно «Надѐжность валковых дробилок и их модернизация: Научная монография». Ю.А. Пожидаев, В.Я. Потапов, А.И. Афанасьев, В.И. Кадошников. – М., 2016. – 133 с. – Деп. в «Издательский Дом РАЕН» 30.11.16, №1004.
** — Зависит от требований Заказчика. Размер получаемой фракции зависит от зазора между валками.
***- все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.
**** Фракция может меняться в сторону увеличения крупности путем разведения валков.

Узнать актуальную цену на валковую дробилку ДВЗ-2L-11 можно по телефону: :8-800-700-46-86 +7(4872) 33-78-17 или отправив запрос на электронную почту info@tulmash.ru.

В комплексе с валковой дробилкой Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

Габаритный и присоединительный чертёж валковой дробилки ДВЗ-2L-11.

Скачать чертеж                               Скачать ТКП

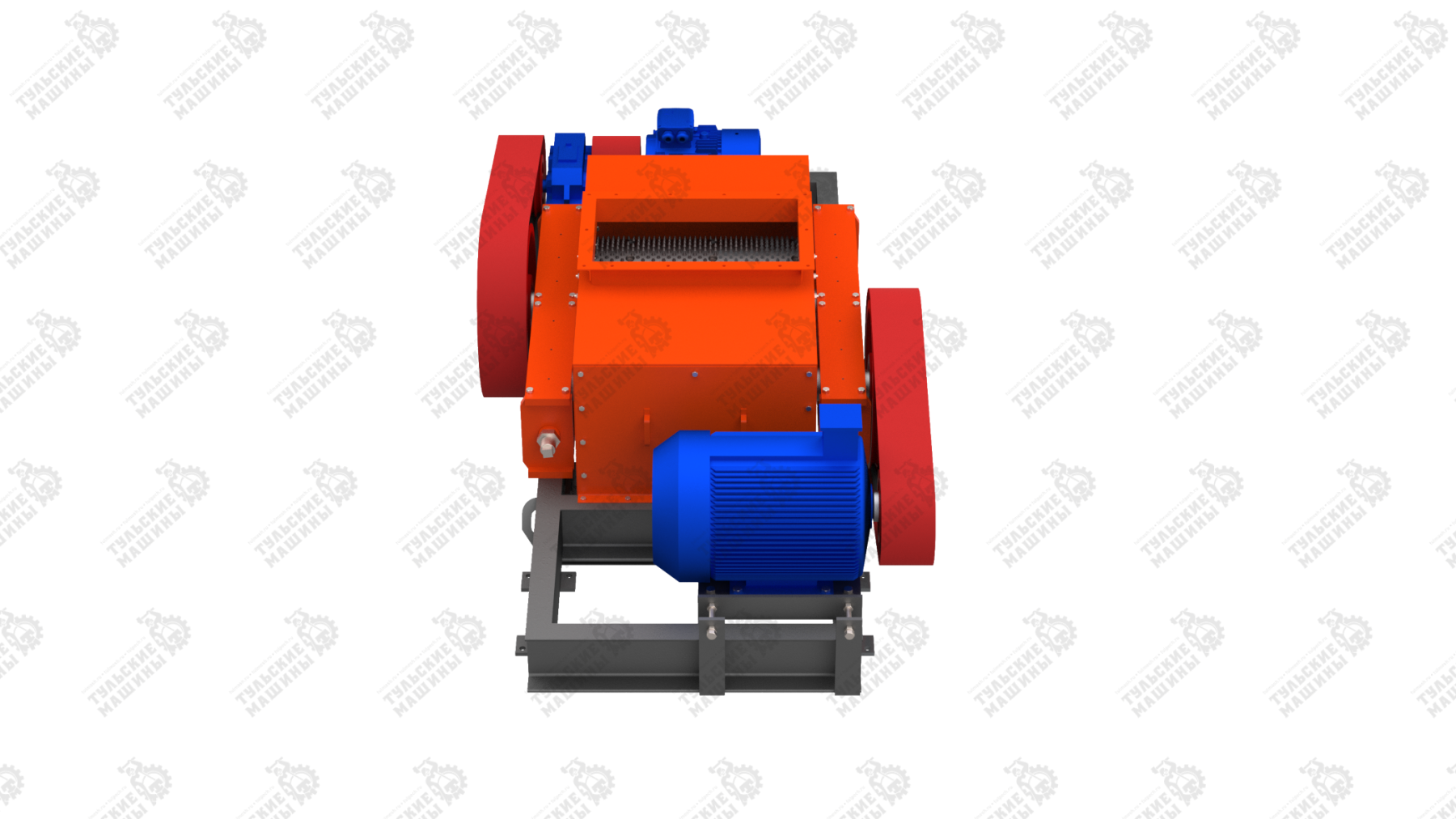

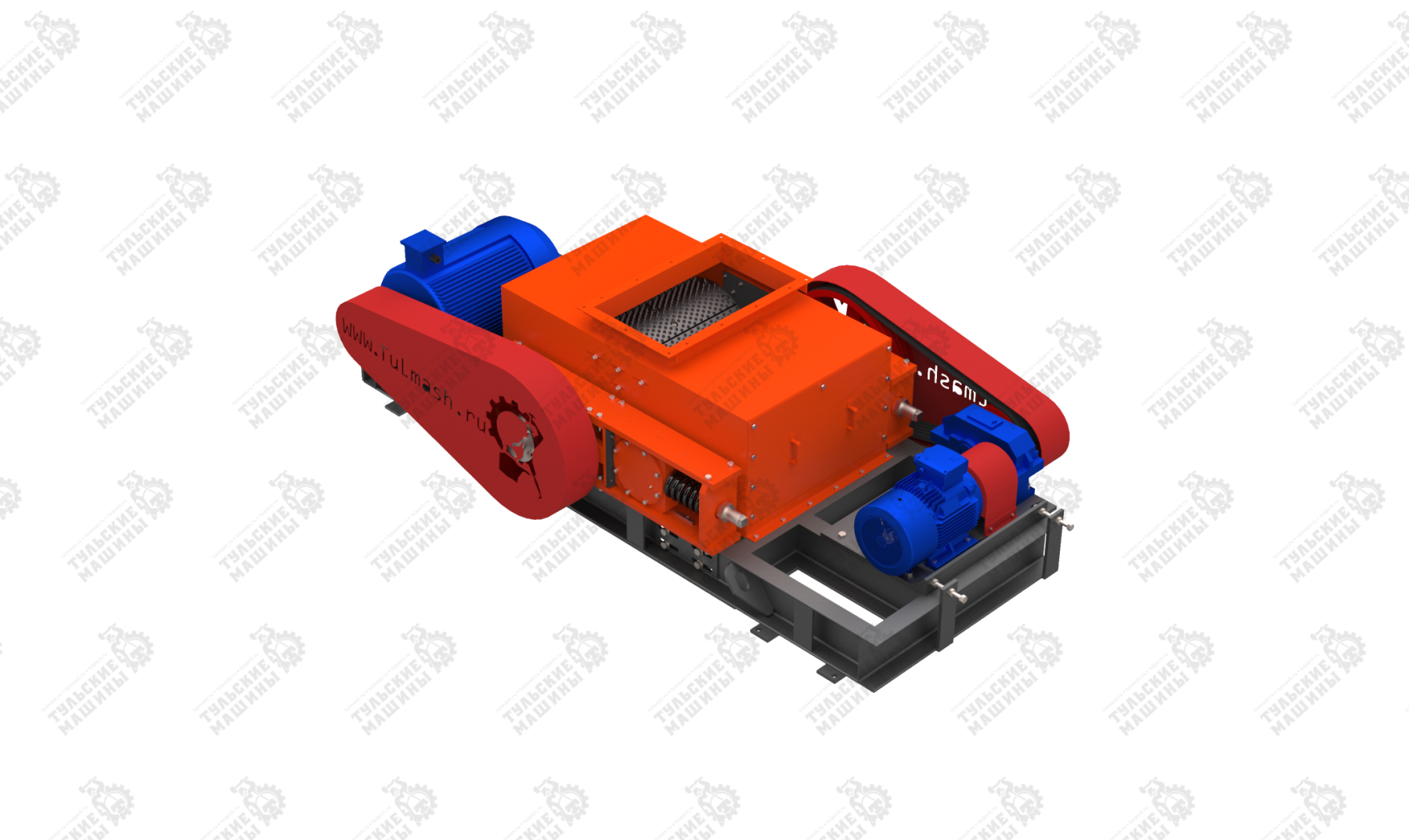

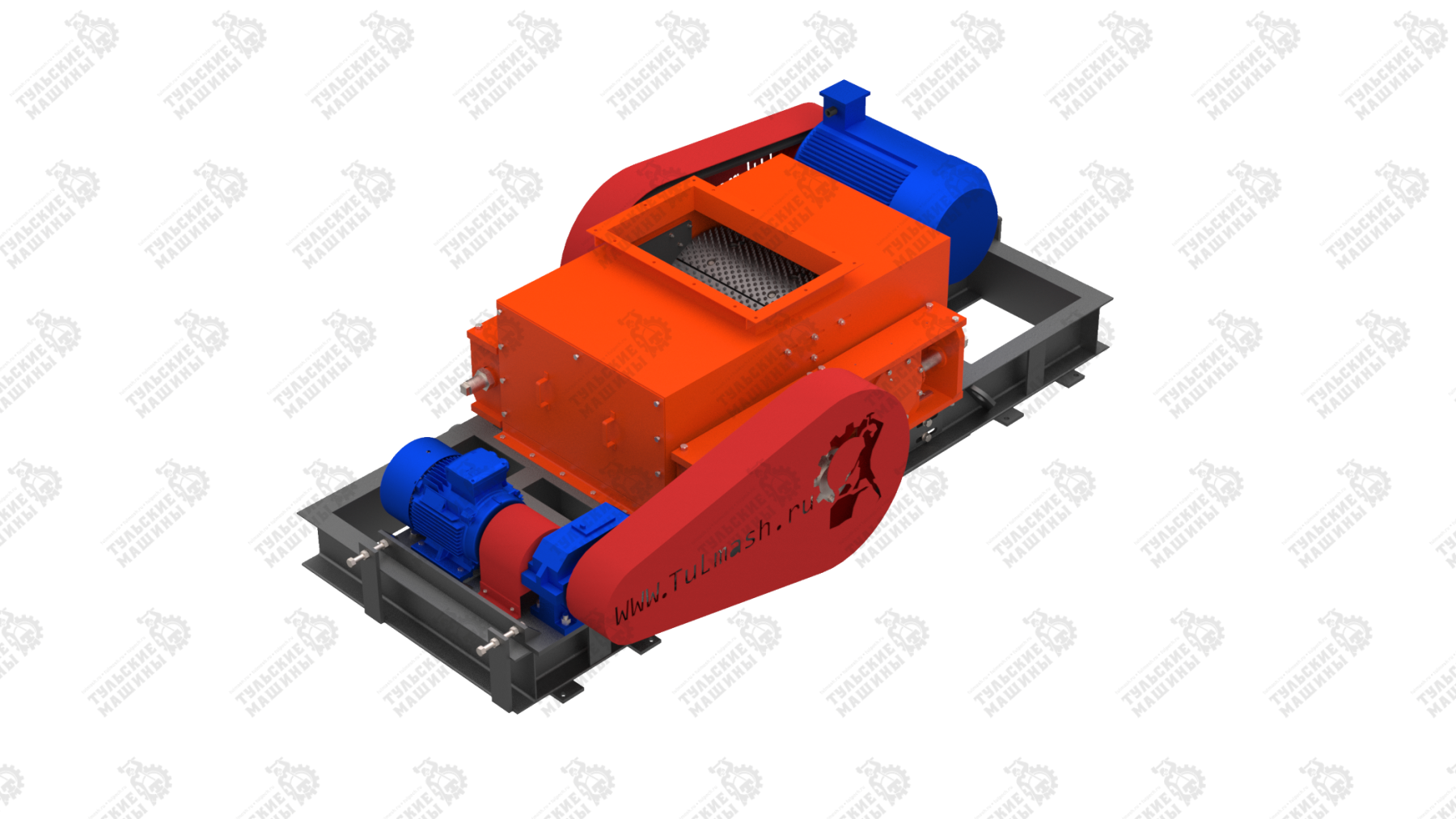

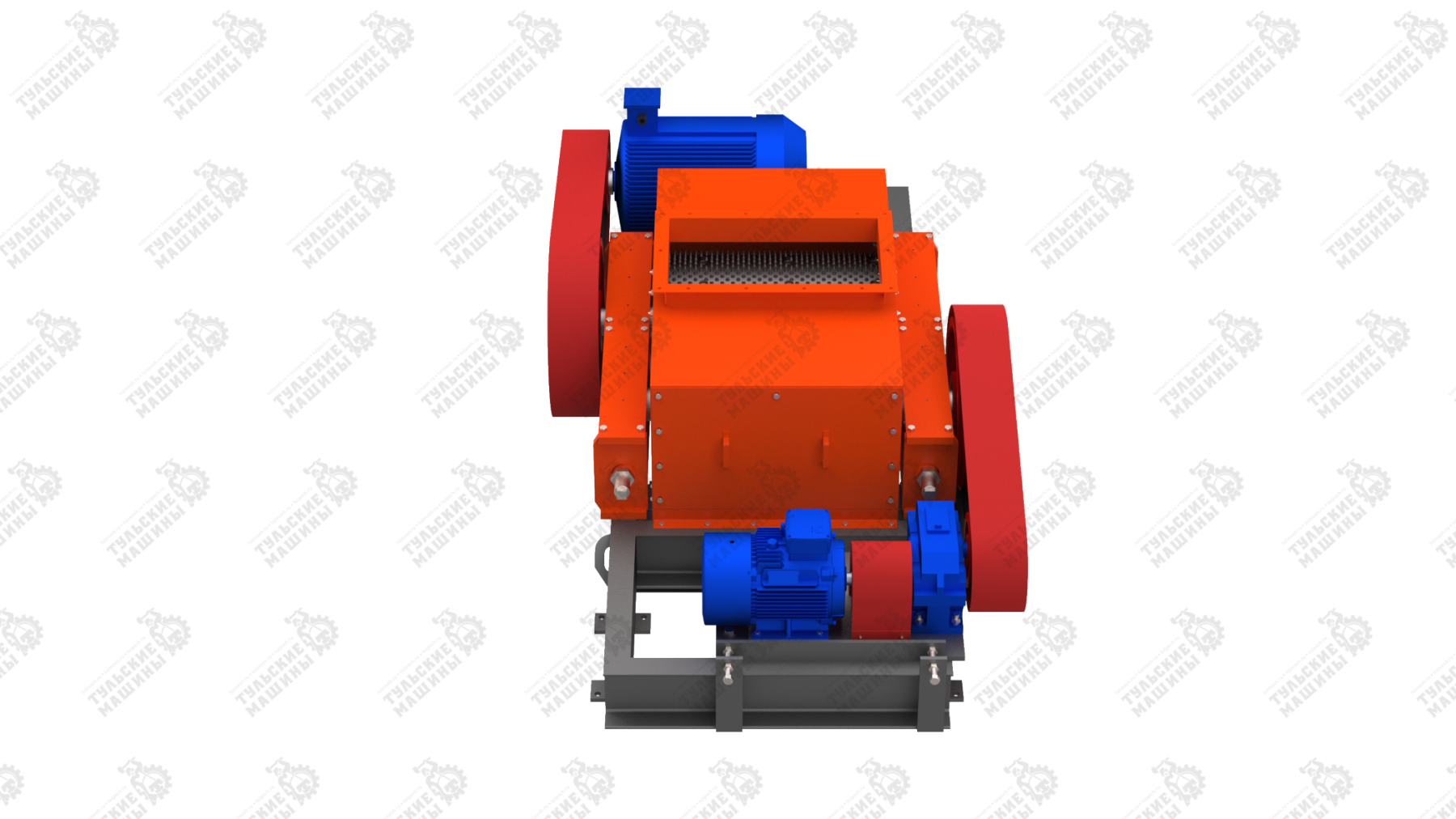

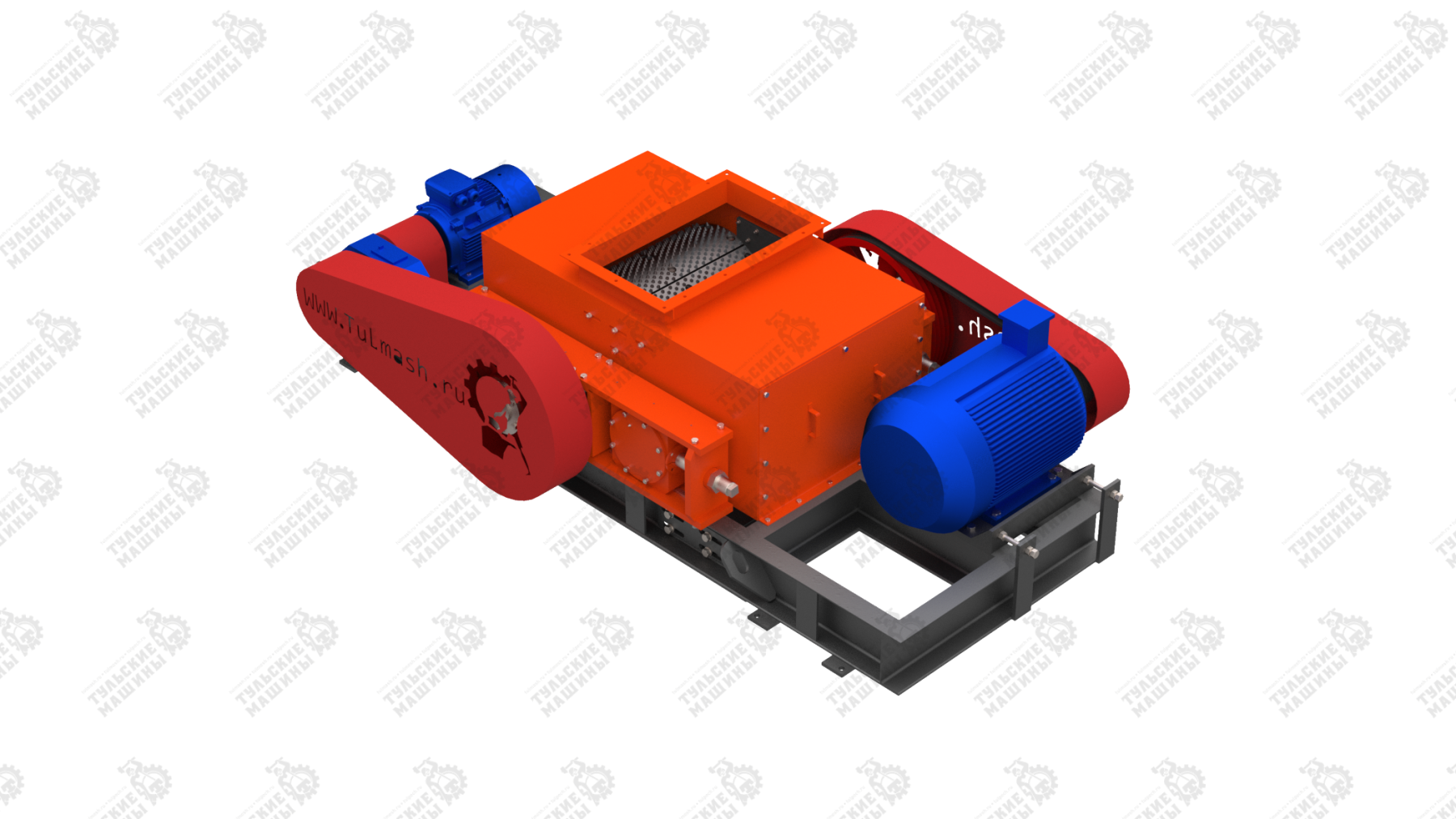

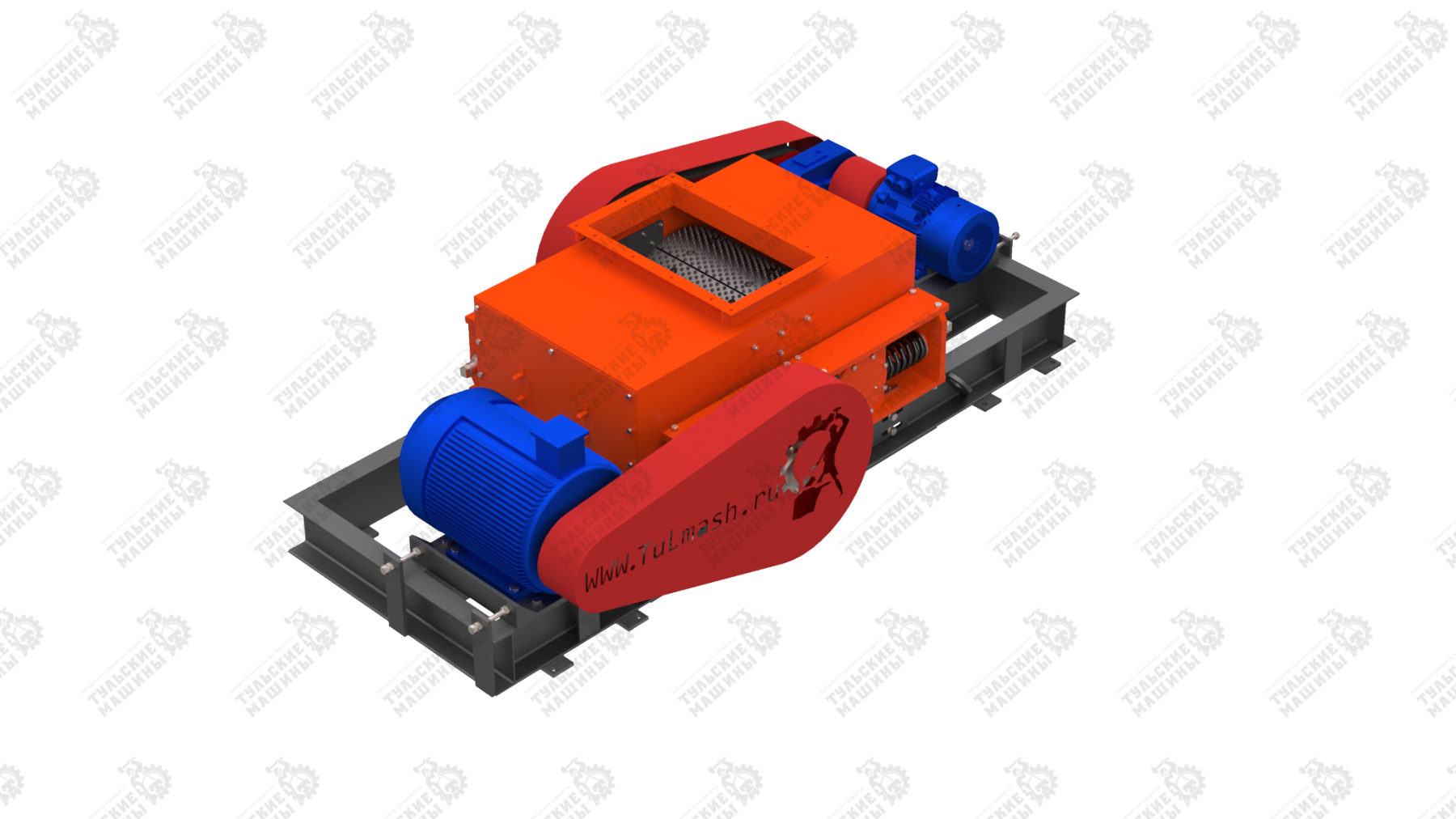

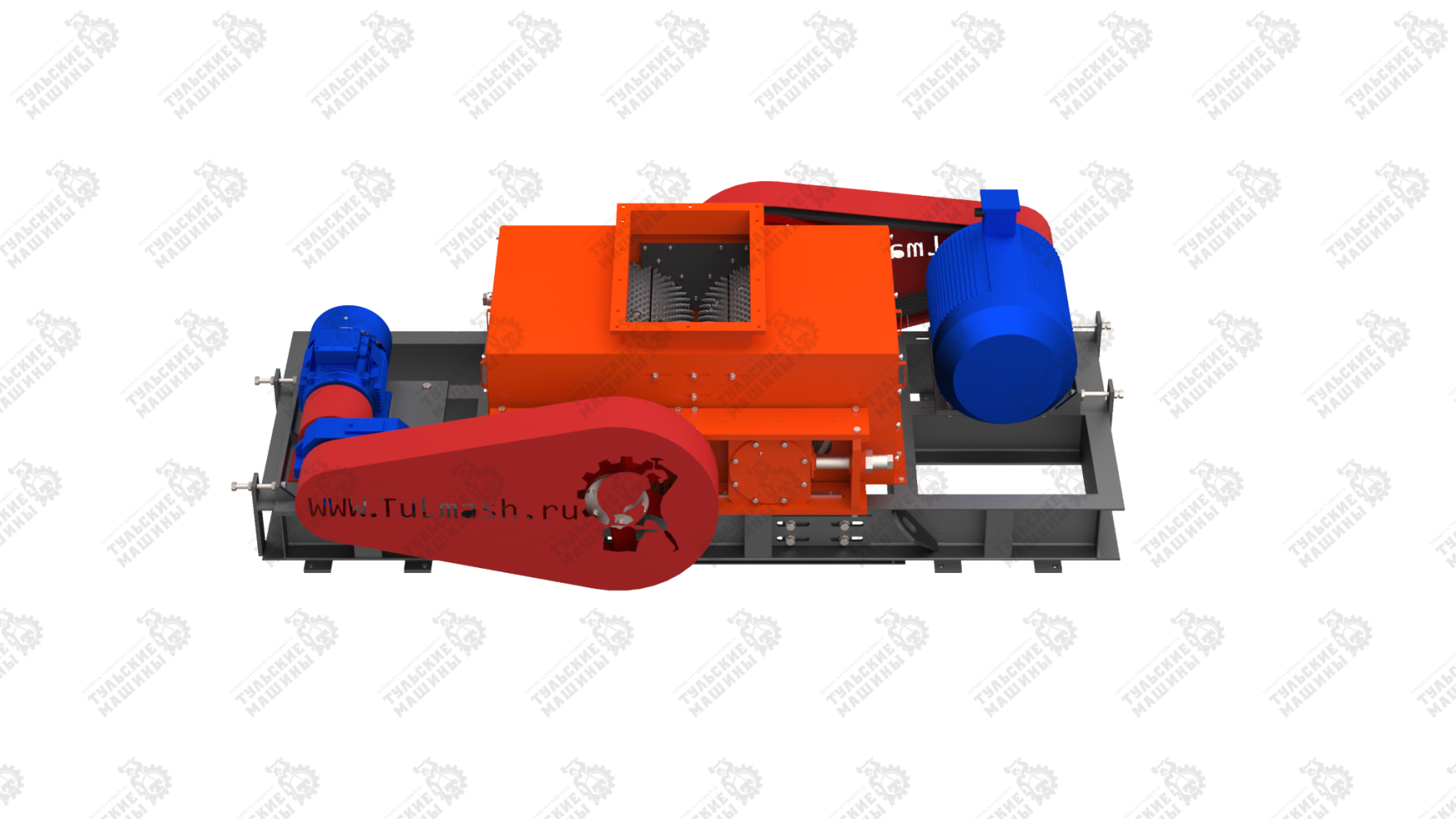

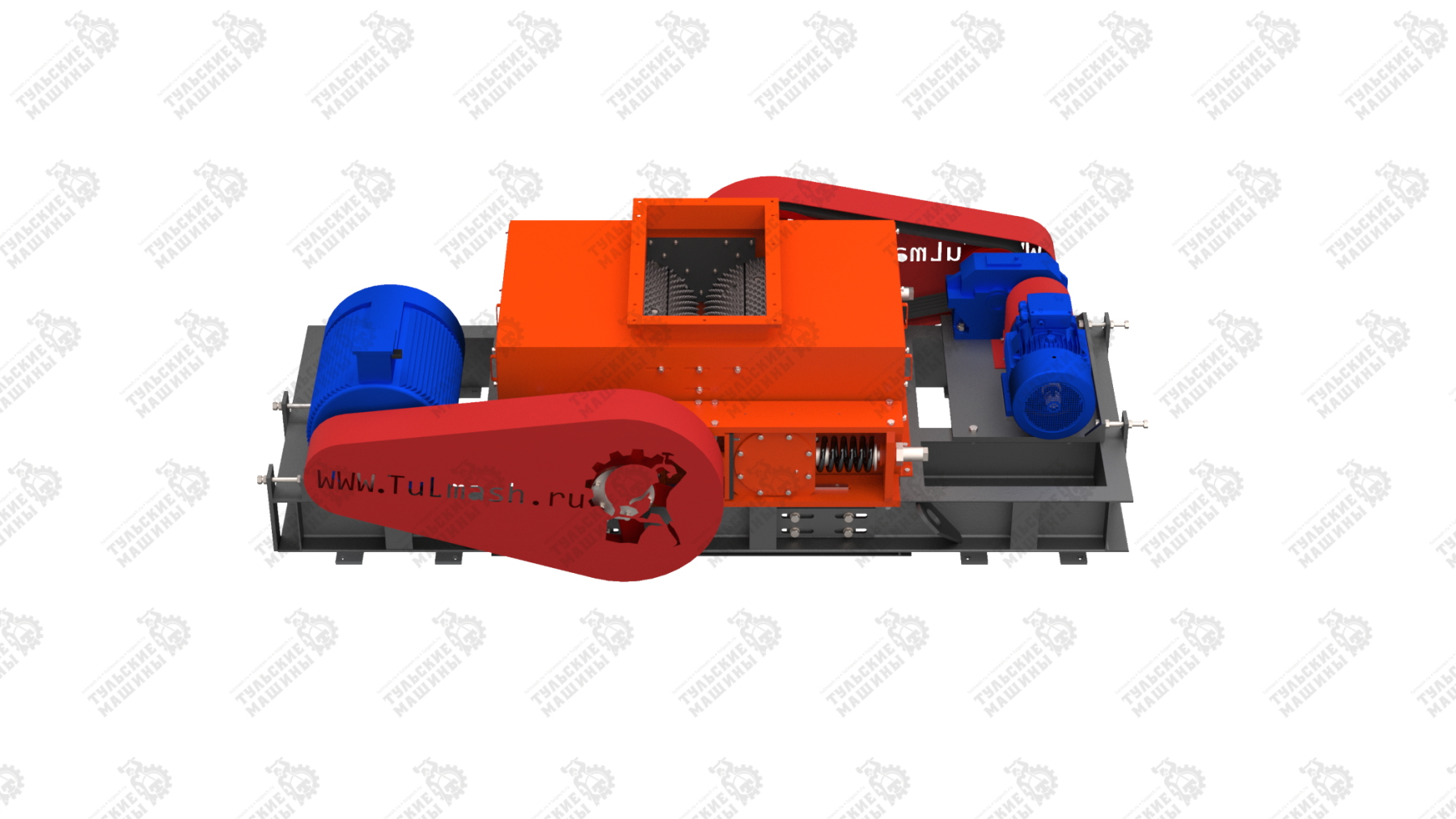

Фотографии валковой дробилки



Устройство валковой дробилки ДВЗ-2L-11

Основными быстро изнашиваемыми расходными элементами дробилки являются накладки валков, отлитые из стали 70ХЛ.

Дополнительное оборудование

Для эффективной работы дробилки или увязки ее в технологические линии может потребоваться дополнительное (сопутствующее) оборудование. Данное оборудование обеспечивает равномерную подачу материала (ленточные или пластинчатые питатели), отгрузку измельченного материала на необходимое расстояние или подъем сырья на требуемую высоту, а также бункера, воронки, течки самых различных конфигураций и размеров.
