Шредер двухвальный

Шредер двухвальный предназначен для измельчения крупногабаритных отходов. Не рекомендуется использовать данный шредер для измельчения радиоактивных и взрывоопасных материалов. Шредер может быть использован как автономно работающая машина, так и в составе установки или технологической линии производства. Шредер может быть установлен на опорных площадках, стойках или закладных металлоконструкций фундаментов.

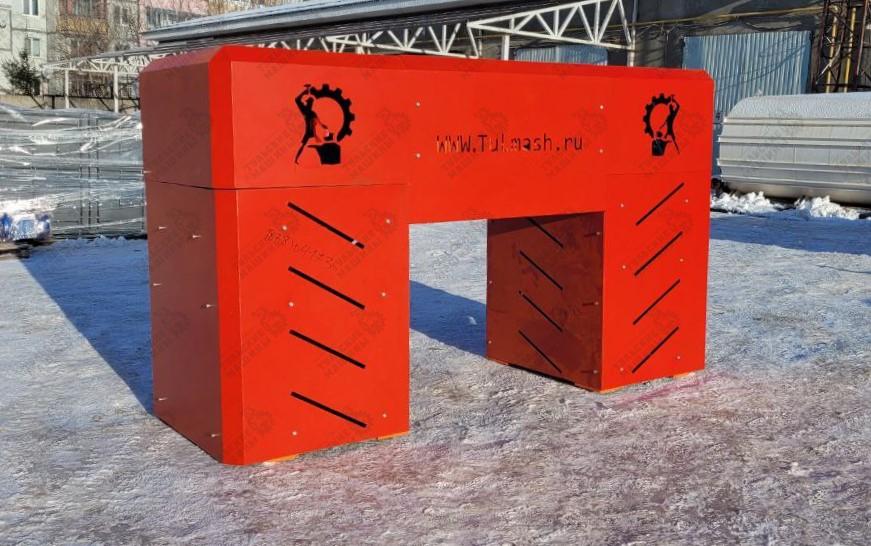

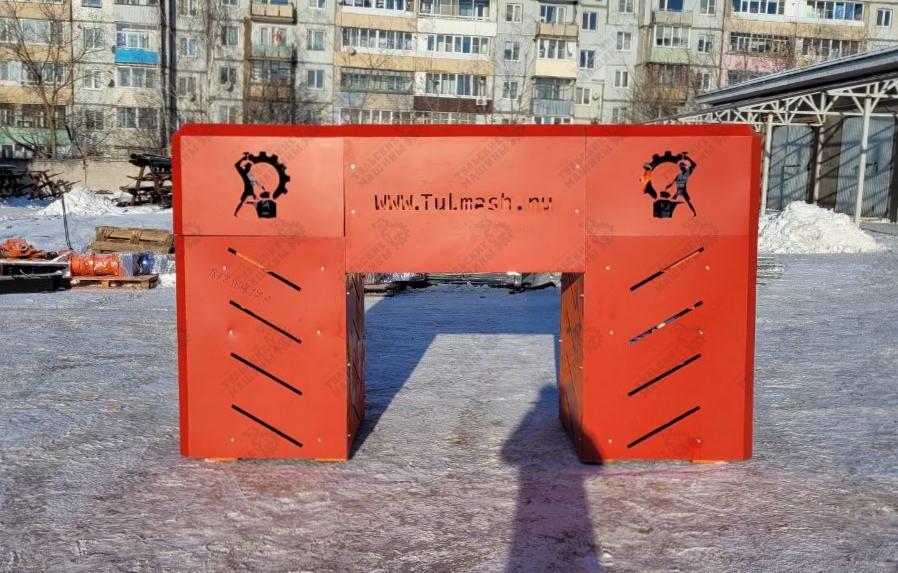

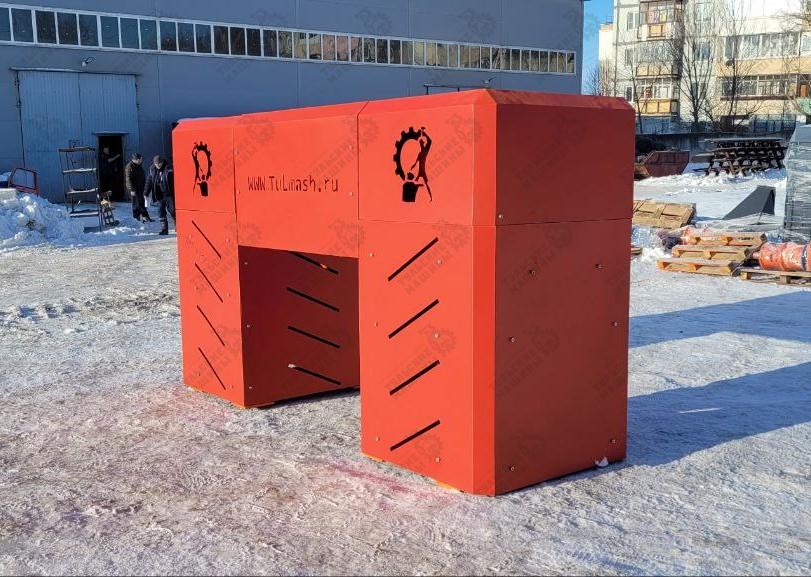

Шредер двухвальный ШР-430



Устройство и принцип работы двухвального шредера

Двухвальный шредер

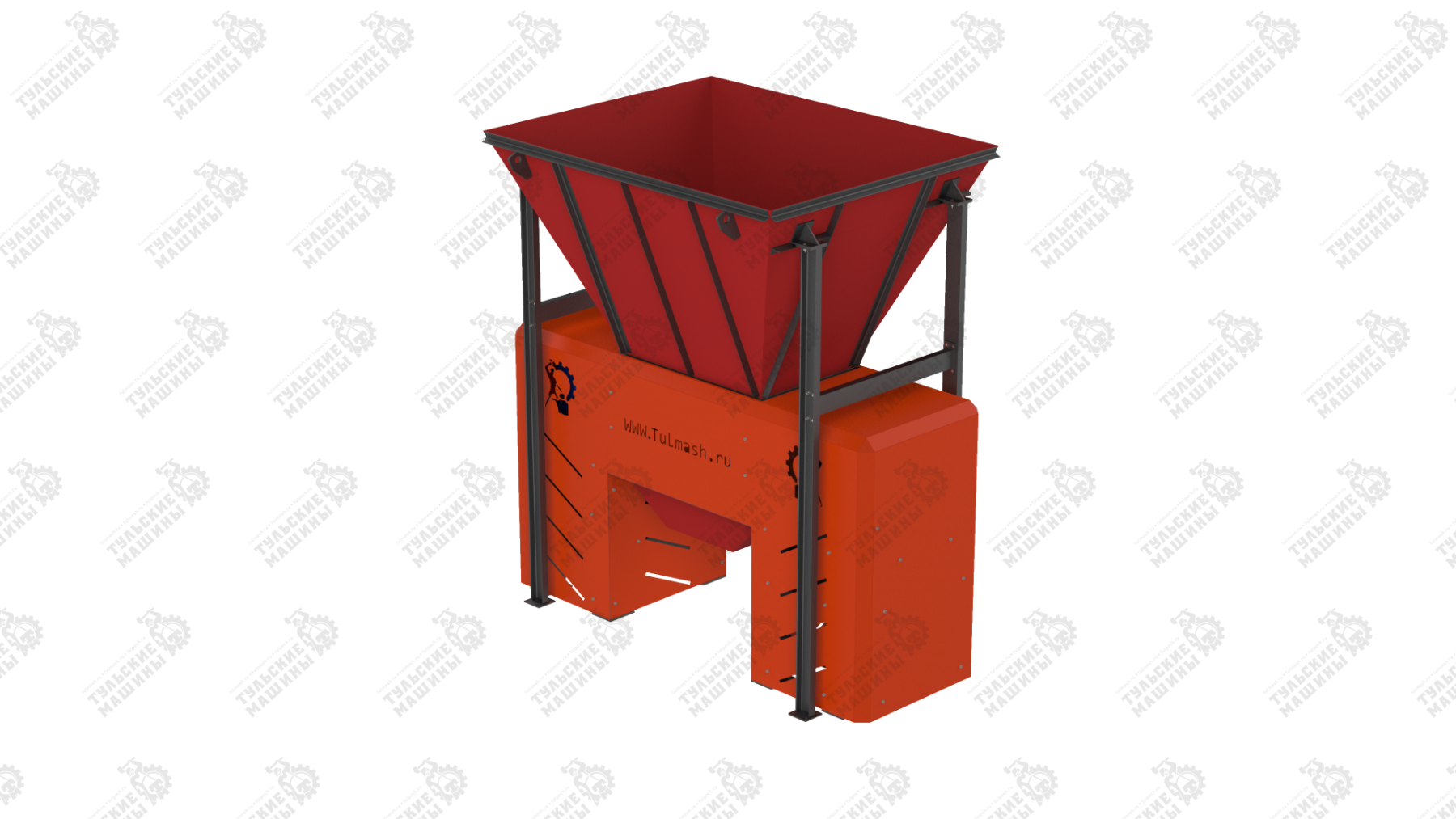

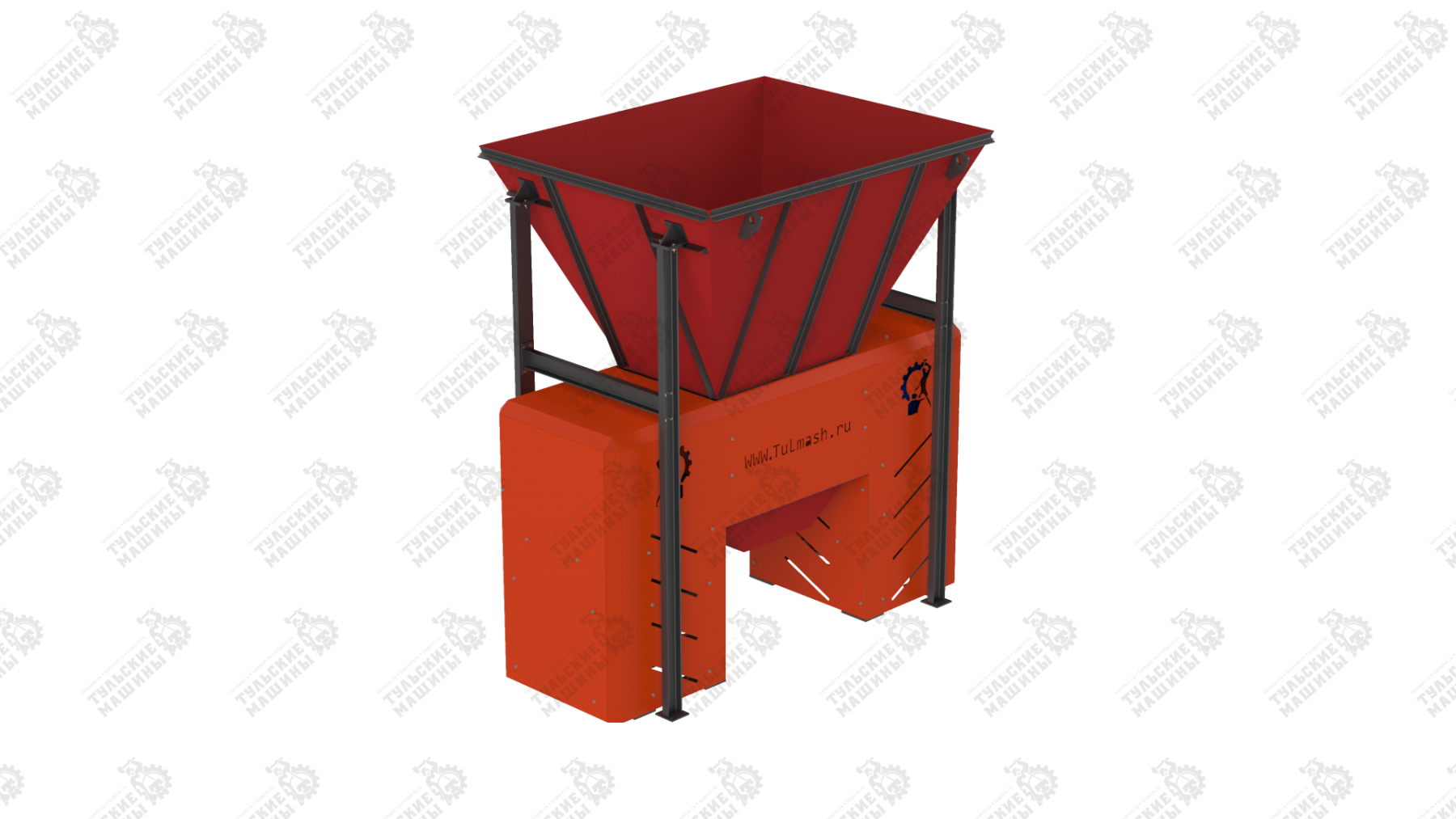

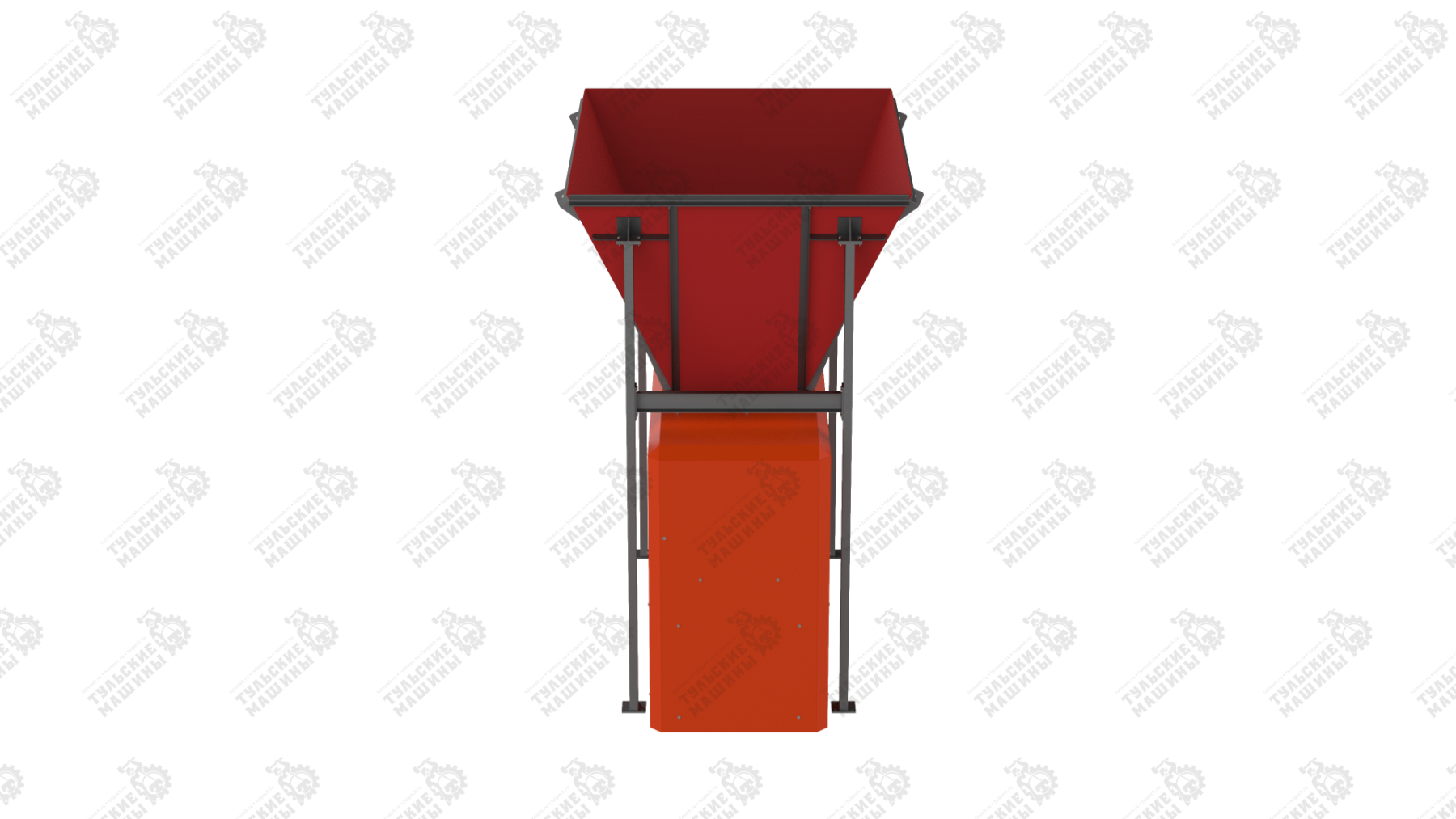

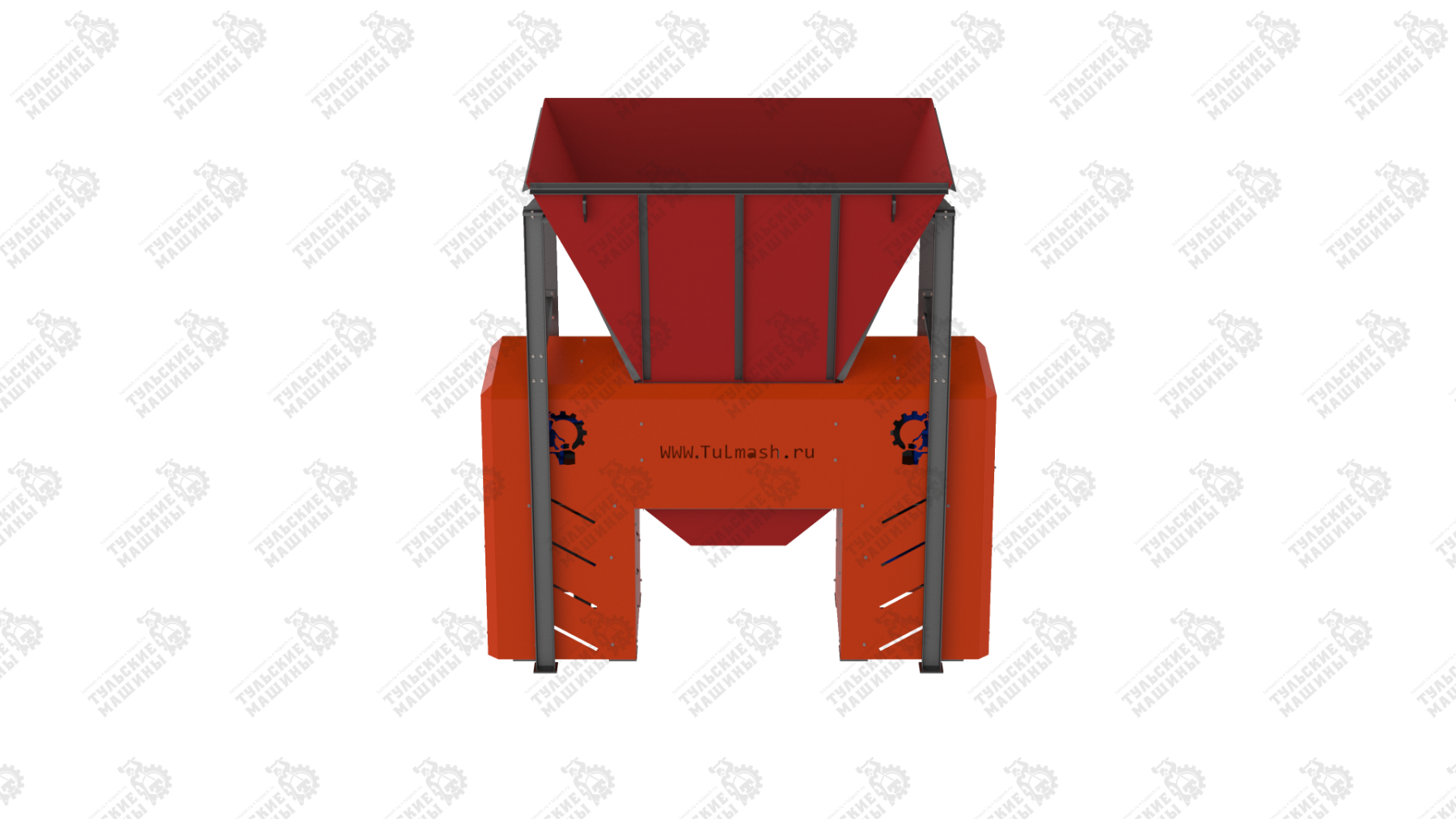

Общий вид двухвального шредера

Привод осуществляется от электродвигателей 1 посредством ременных передач 2. Валы с набором дисков, далее роторы, 3 расположены в корпусе 4 и крепятся в подшипниковых опорах 5, установленных на раме. На корпусе крепится загрузочный бункер 6. Электродвигатели и корпус смонтированы на общей раме 7.  В корпусе измельчителя установлены отражатели 8, а в нижней части рамы крепится разгрузочное устройство 9, через которое осуществляется разгрузка материала в транспортную тару или на транспортную систему. Наружные вращающиеся части ограждены кожухами 10.

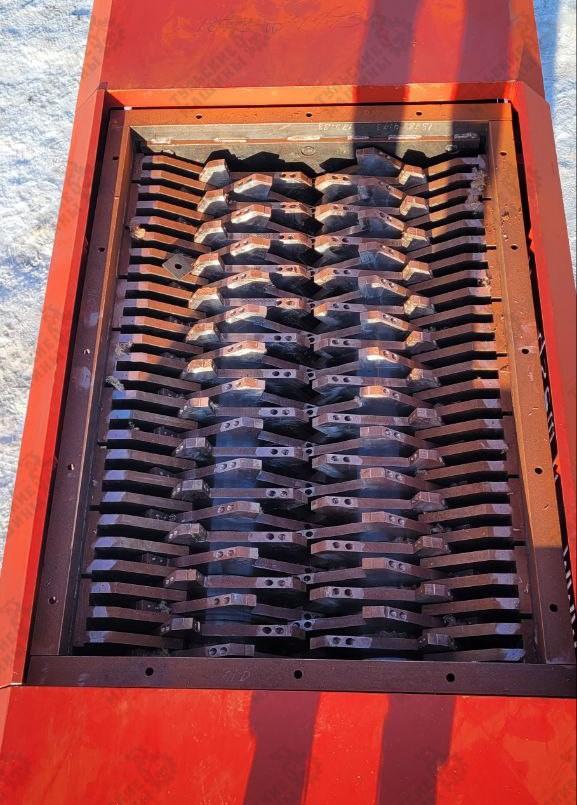

Исходный материал загружается в бункер измельчителя и под собственным весом перемещается в зону вращения дисковых роторов. Куски материала, попадая в камеру измельчения, захватываются и измельчаются дисками роторов за счет удара и истирания. Измельченный материал просыпается в зазоры между дисками в разгрузочное устройство.

Диски роторов самоочищаются от материала в центральной зоне камеры измельчения, а также на пластинах решетки и отражателей.

Загрузка материала в измельчитель производится при помощи ленточного конвейера или других транспортных устройств в загрузочное окно бункера материала.

Технические характеристики двухвального шредера ШД-430

Параметры Значения
Производительность, кг/ч до 3000*
Диаметр роторов (условно) , мм 430
Входящая фракция, мм до 400
Выходящая фракция, мм 0-30**
Электродвигатель:
— мощность, кВт 30
— частота вращения, об/мин 37-24
Габаритные размеры шредера, мм 3141x1094x2177
Масса шредера в сборе, кг 4158

* Параметры могут изменяться в зависимости от физических свойств материала.
** Зависит от требований Заказчика.
*** Все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.
