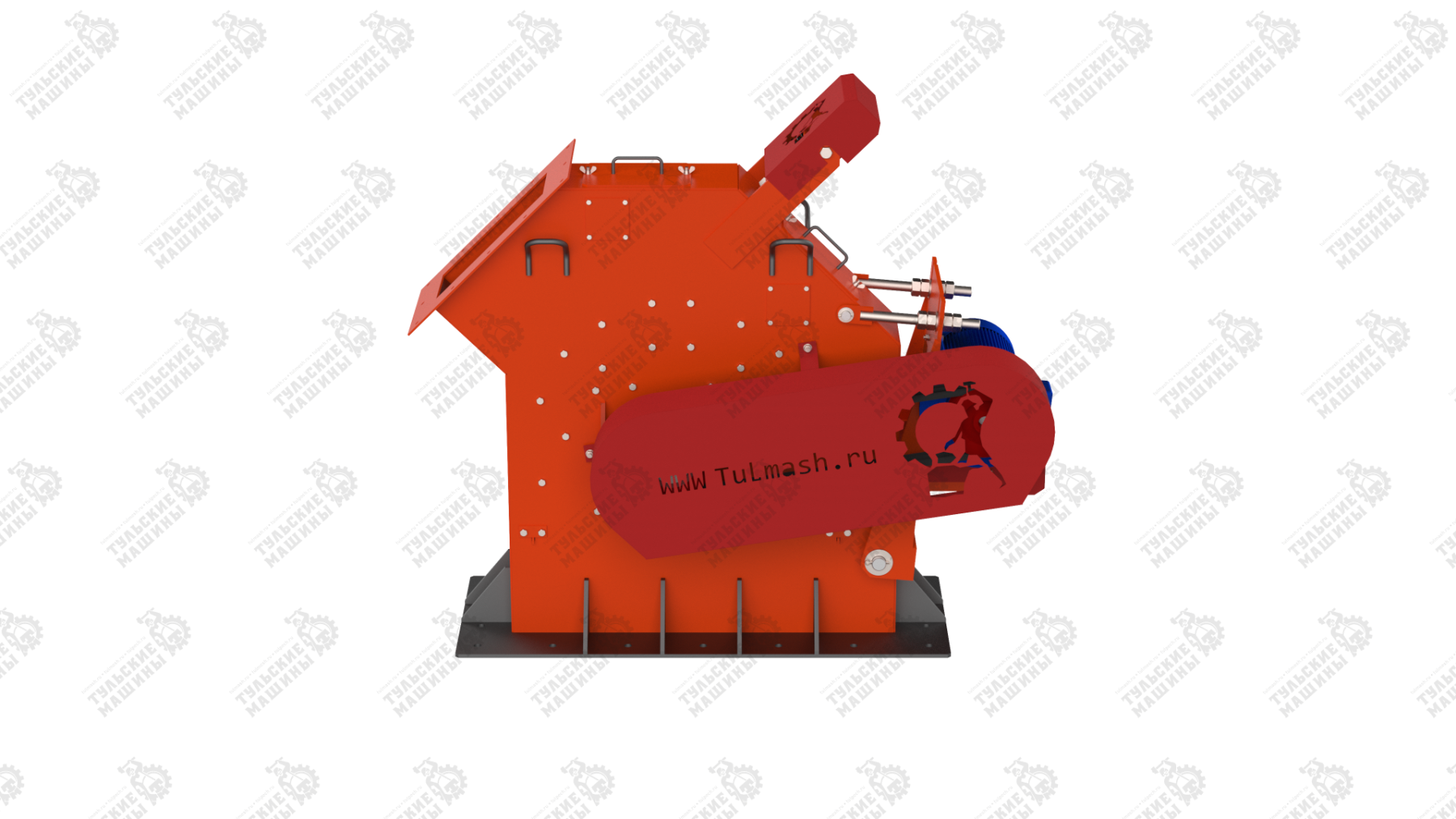

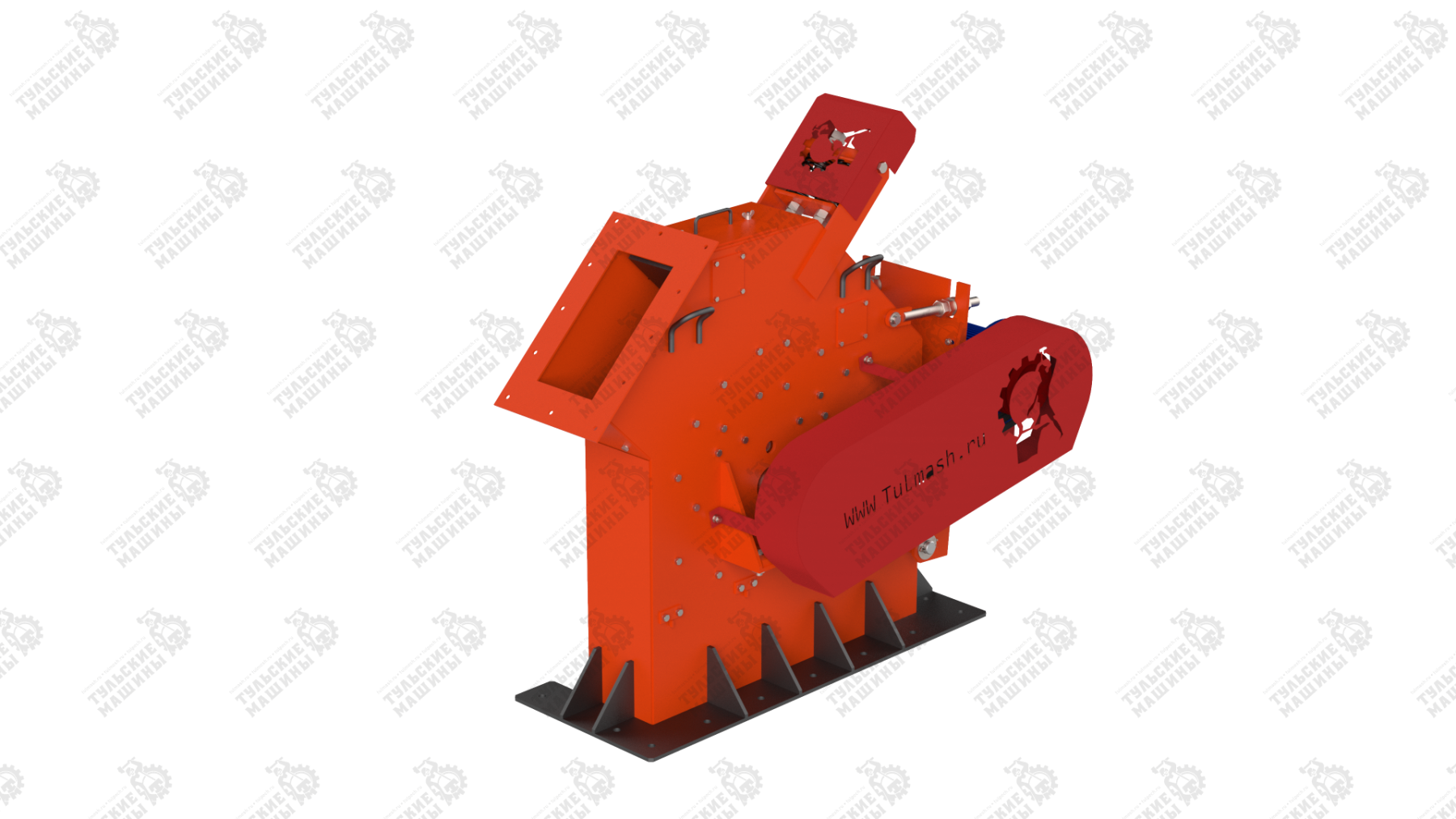

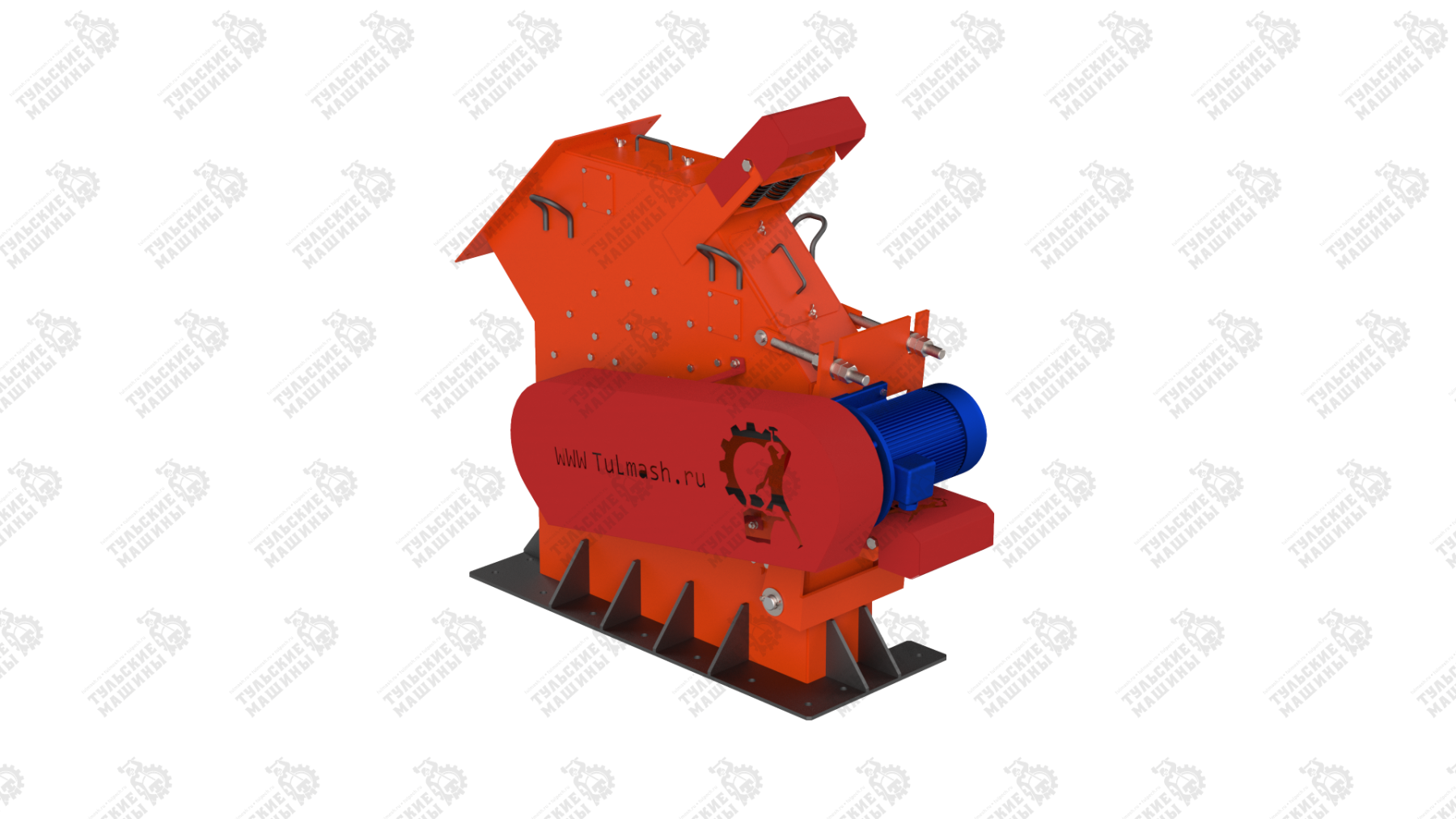

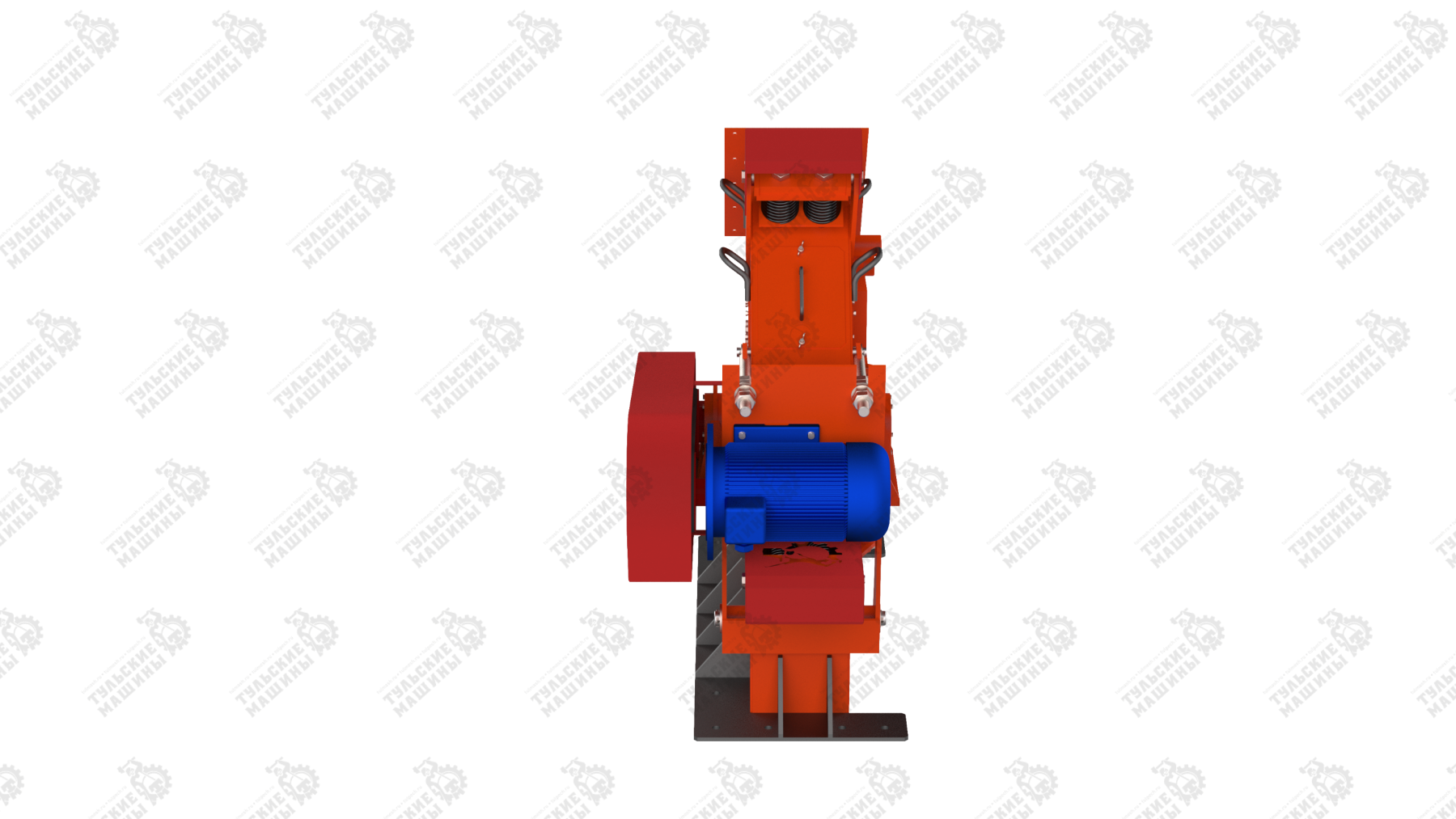

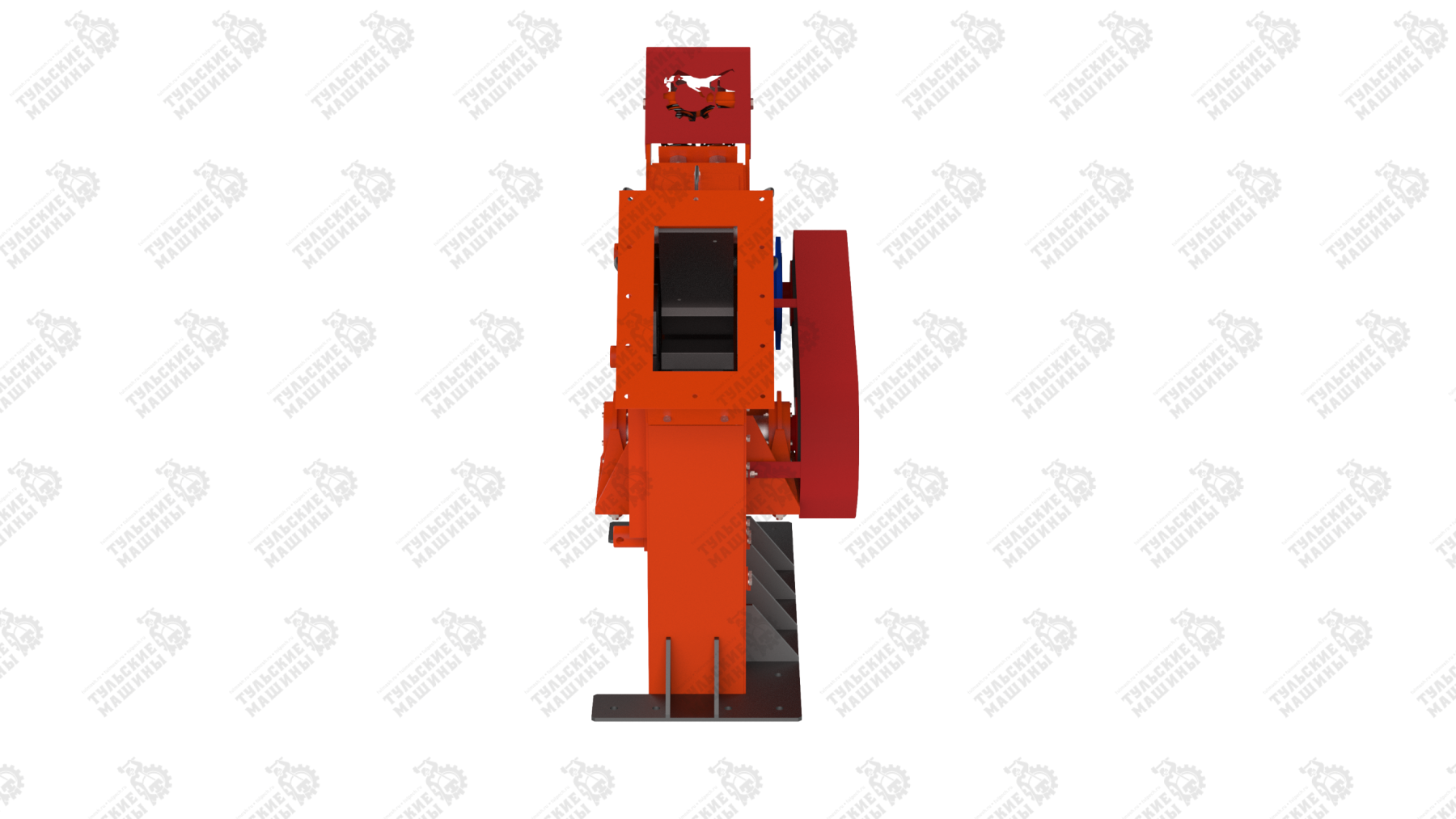

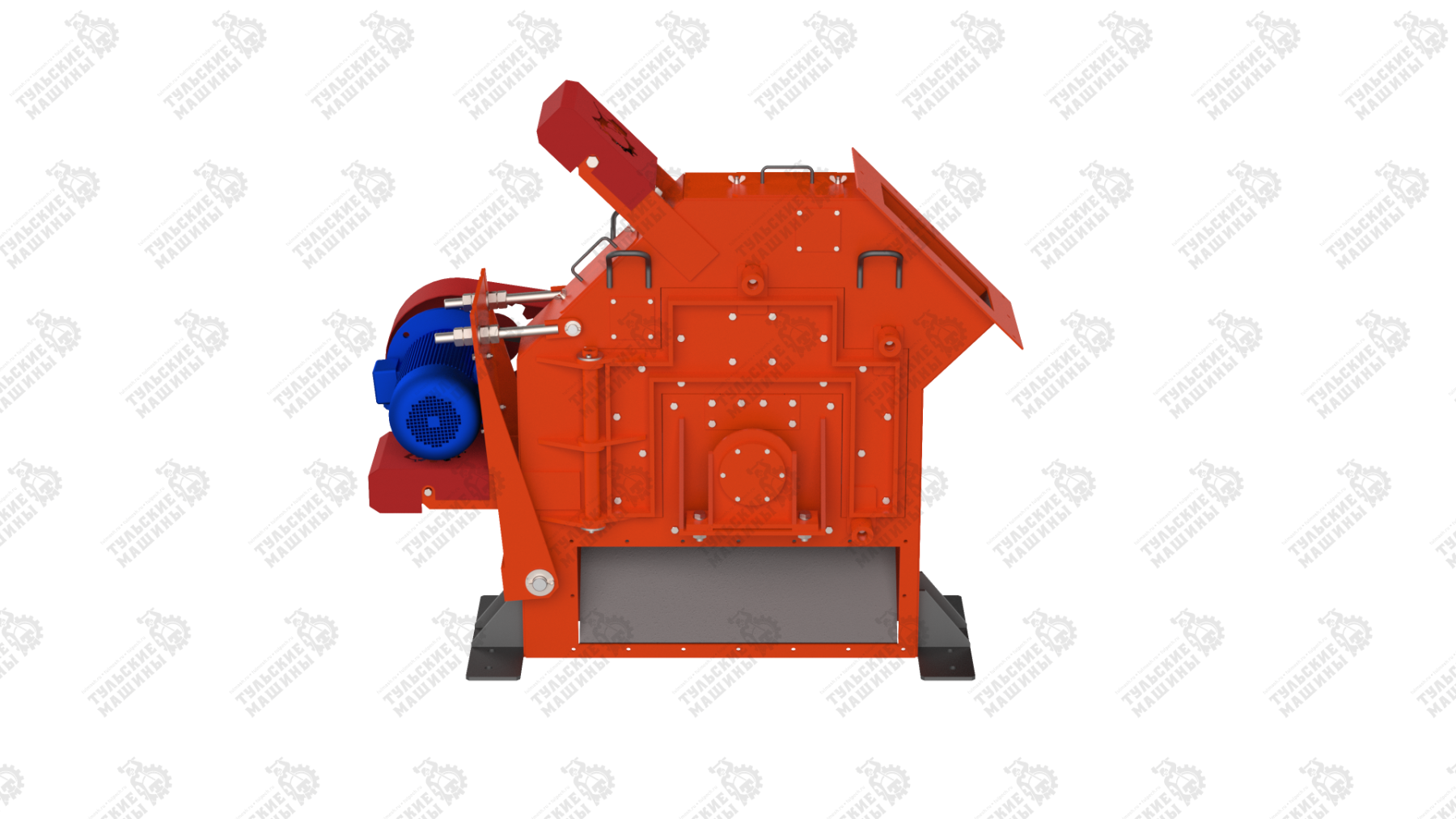

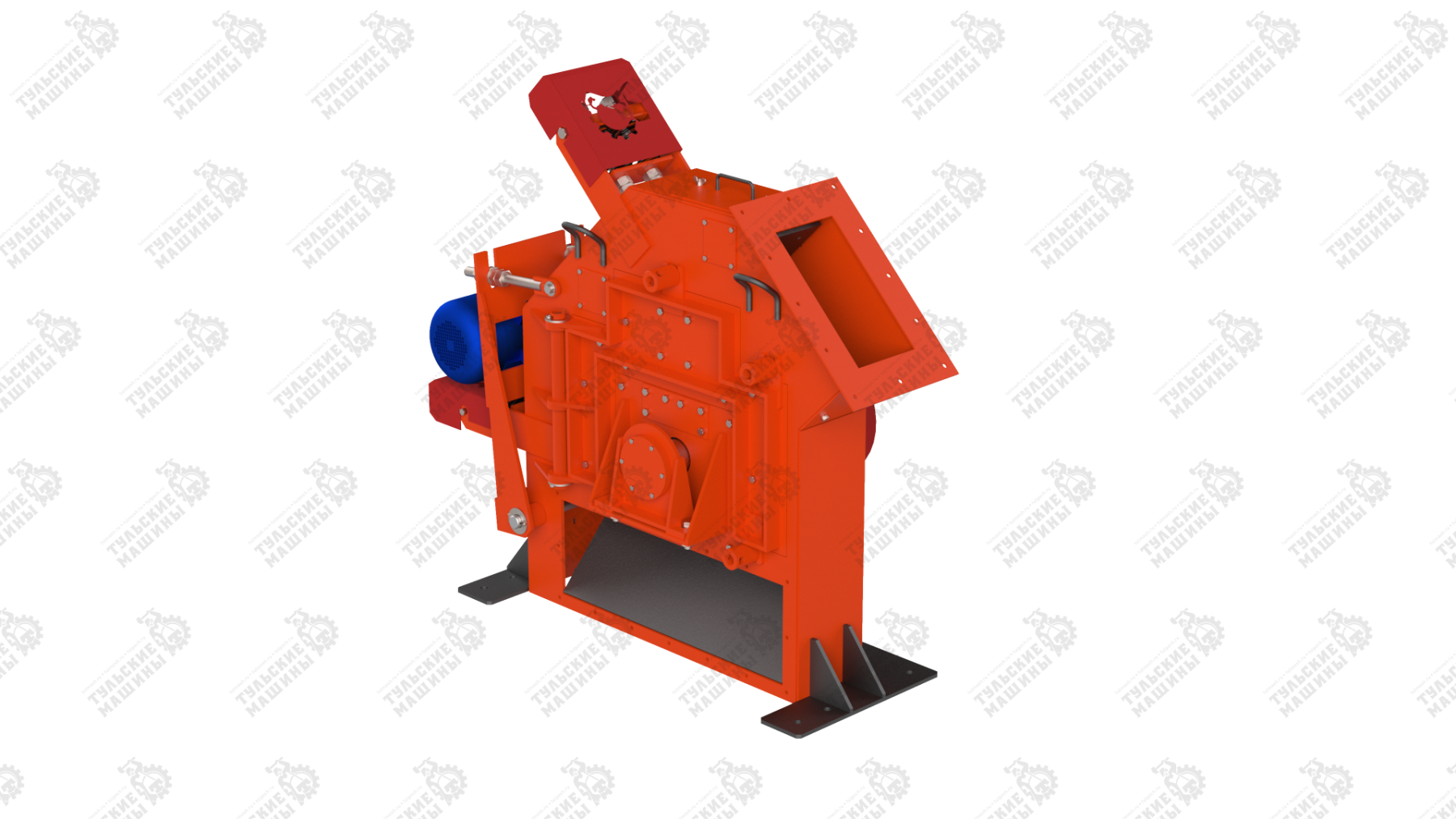

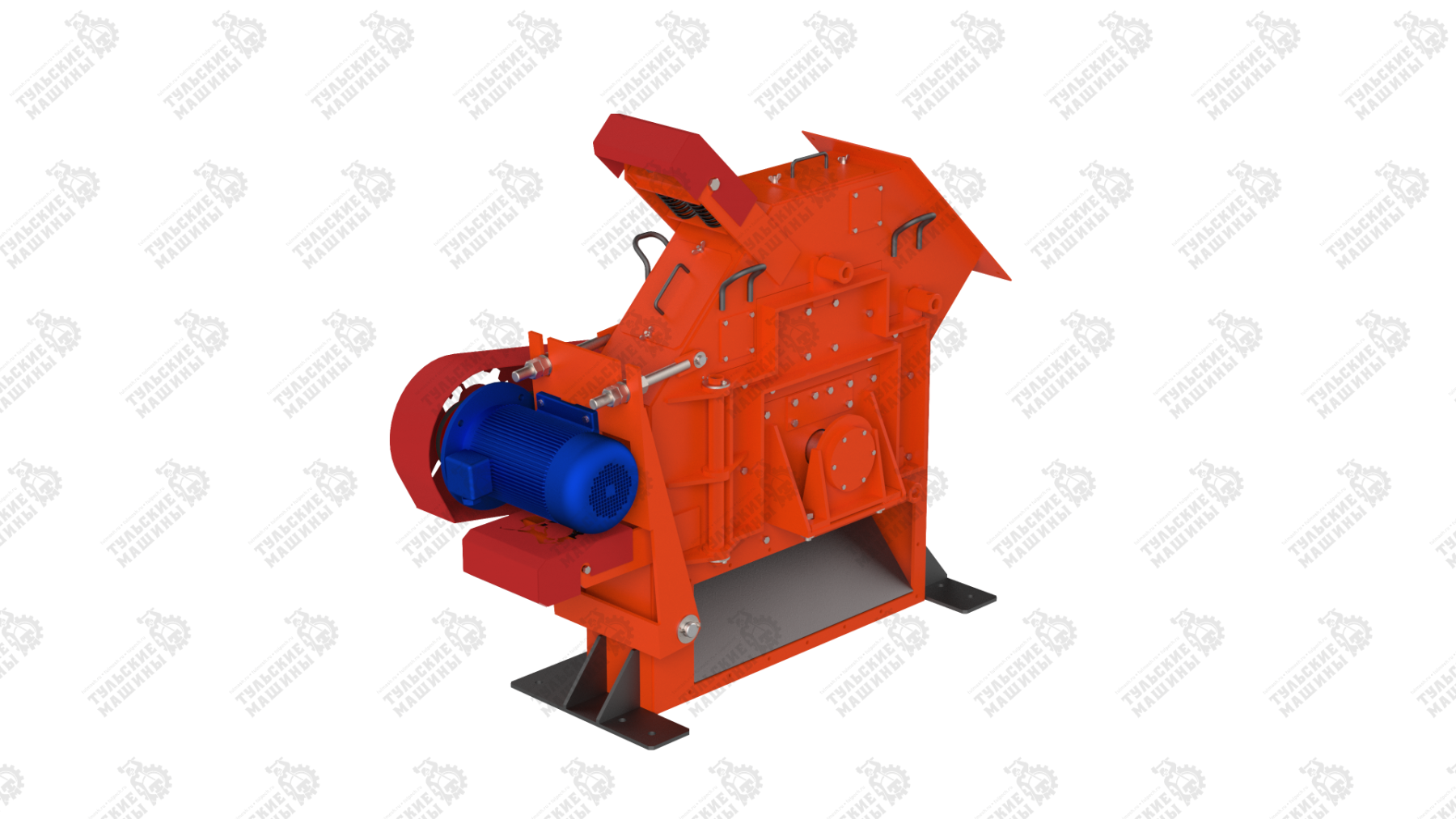

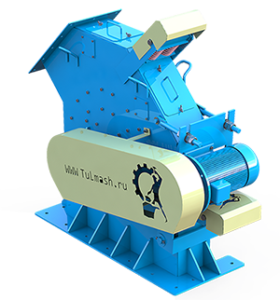

Роторная дробилка СМД-5

от 864 675р.

Роторная дробилка СМД 5 – машина для дробления на средние и мелкие фракции шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см2, а размер кусков 180 мм.

Технические характеристики роторной дробилки СМД 5

ПараметрыЗначения*
Расчетная производительность, т/ч8*
Входящая фракция dн, мм180*
Габаритные размеры, мм: 1800×734×1520
Масса, кг1040
Установленная мощность, кВт11
Линейная скорость бил ротора, м/с26
Длина и диаметр ротора с установленными билами, мм200/500
Размеры загрузочного окна, мм430х220

* — Параметры могут изменяться в зависимости от физических свойств материала.

Узнать актуальную цену на роторную дробилку СМД 5 можно по телефону 8-800-700-46-86.

В комплексе с валковой дробилкой вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

Модель СМД 5 классифицируется как дробилка ударного действия. Материал измельчается посредством ударов кусков сырья о билы, жёстко закреплённые на на роторе. Роторная дробилка СМД 5 обладает высокой производительностью, требует относительно малого расхода электроэнергии, проста в управлении и надёжна. Кроме того СМД 5 не требует устройства массивного фундамента.

Также СМД 5 может использоваться как динамический гранулятор в таком процессе как обогащение каменных пород. Обогащение происходит за счёт разрушения слабых включений без ослабления структурной прочности целевого продукта.

Габаритный чертёж роторной дробилки СМД-5

Устройство и порядок работы роторной дробилки СМД 5

Дробление с помощью ударов о билы – это динамический процесс. СМД 5 – это машина для мелкого дробления, в которой осуществляется сразу три стадии кинетического дробления. На первой стадии загружаемый материал ударяется о билы ротора, затем куски сырья сталкиваются с отражательными плитами, а на третьей стадии раздробленный на мелкие фракции материал перемалывается путём соударения частиц.

Рабочими органами дробилки СМД 5 являются массивный ротор с жестко закрепленными на нем билами и отражательные плиты.

Сырье может быть измельчено на разные размеры фракций. Для регулировки фракционного состава конечного продукта необходимо отрегулировать величину зазора между окружностью вращения бил ротора и отражательными плитами. Это осуществляется с помощью многофункционального устройства поддержания заданного усилия дробления, объединенного в пружинных блоках. Продукт дробления выводится из корпуса дробилки по наклонной пластине.

“Тульские Машины” производит роторные дробилки СМД 5 с учётом требований заказчика и с соблюдением технических норм и правил. Мы гарантируем высокую производительность, низкое энергопотребление и возможность изготовления фракционированных материалов кубовидной формы наших роторных дробилок.
