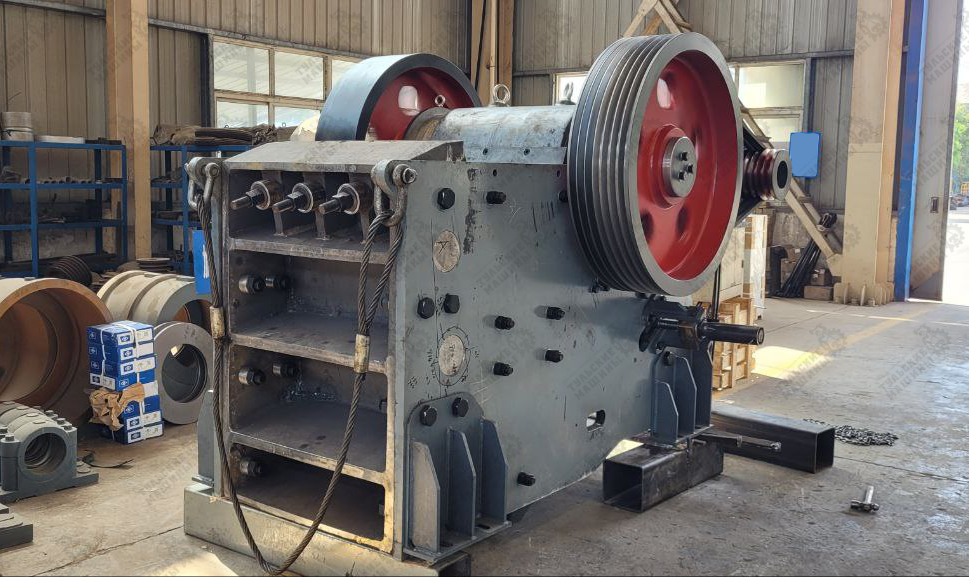

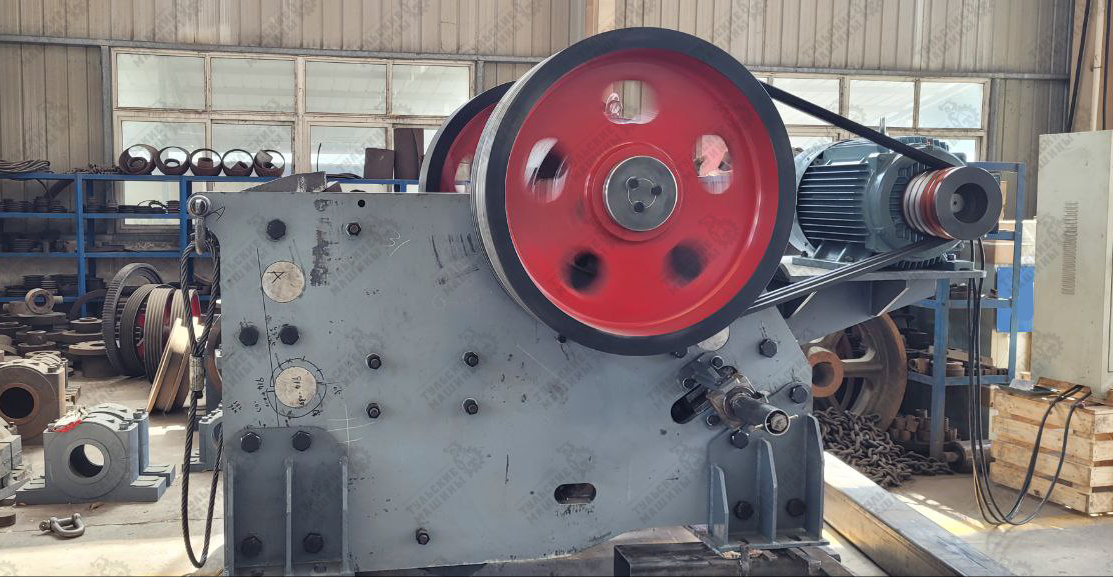

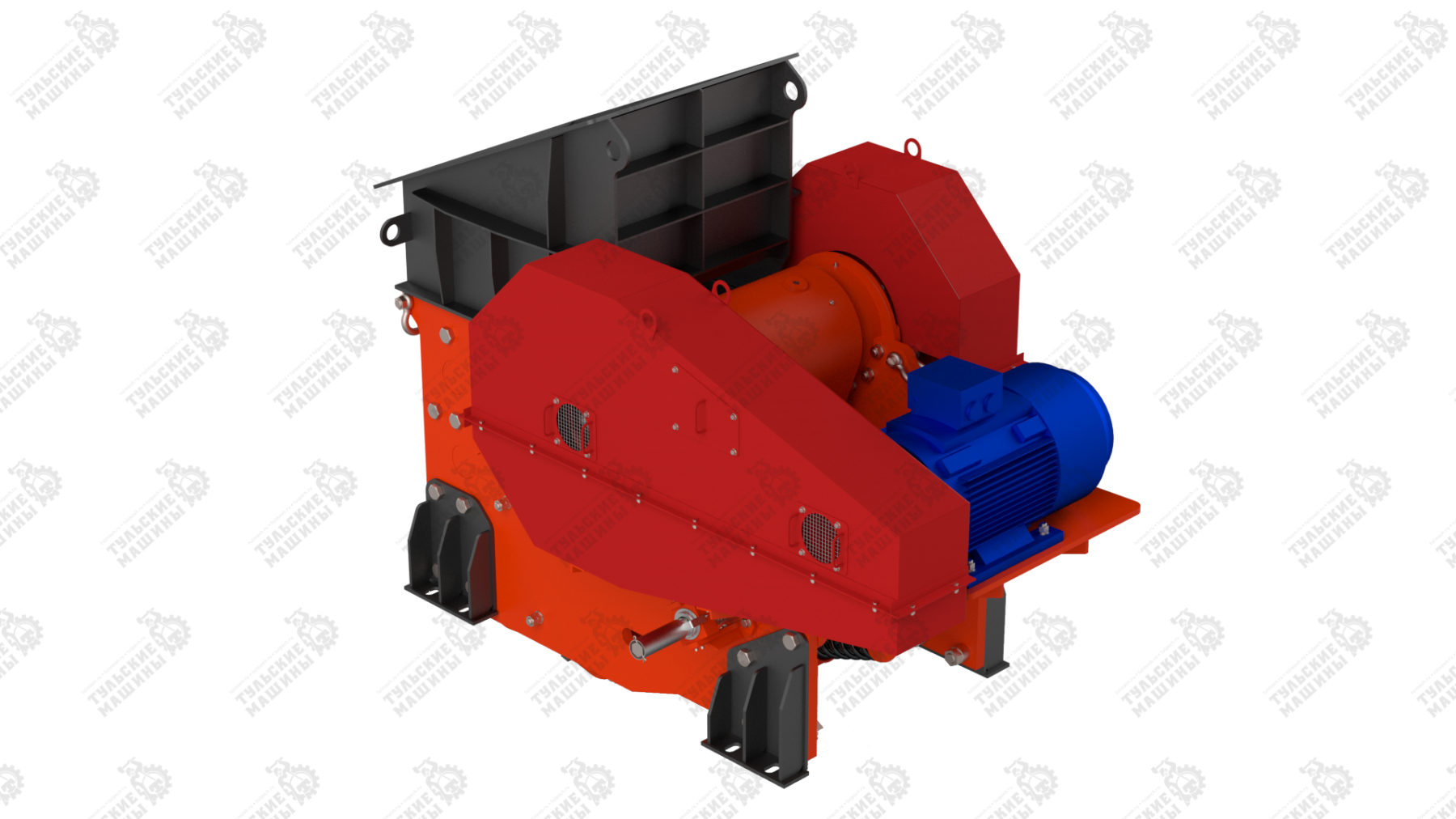

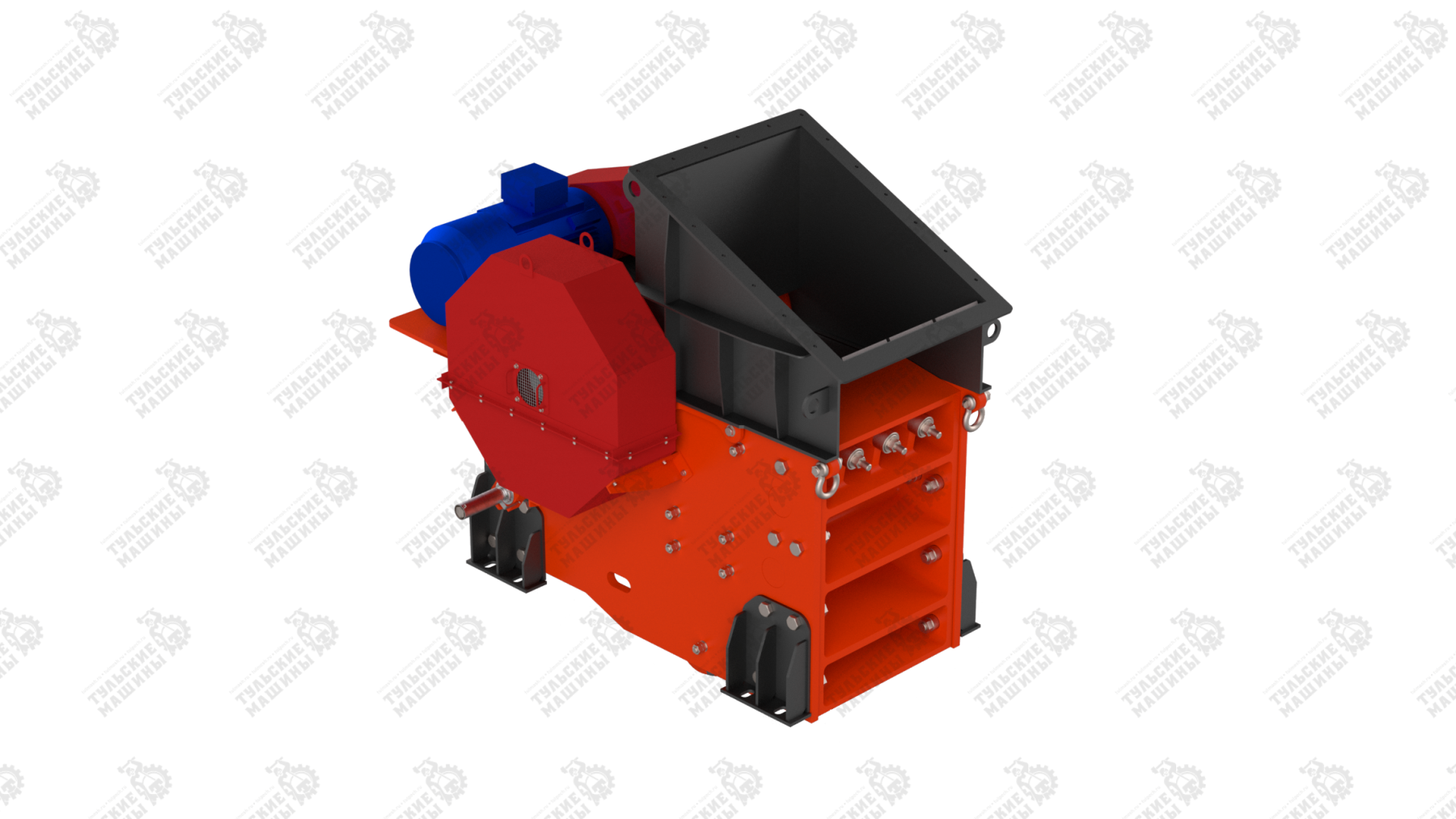

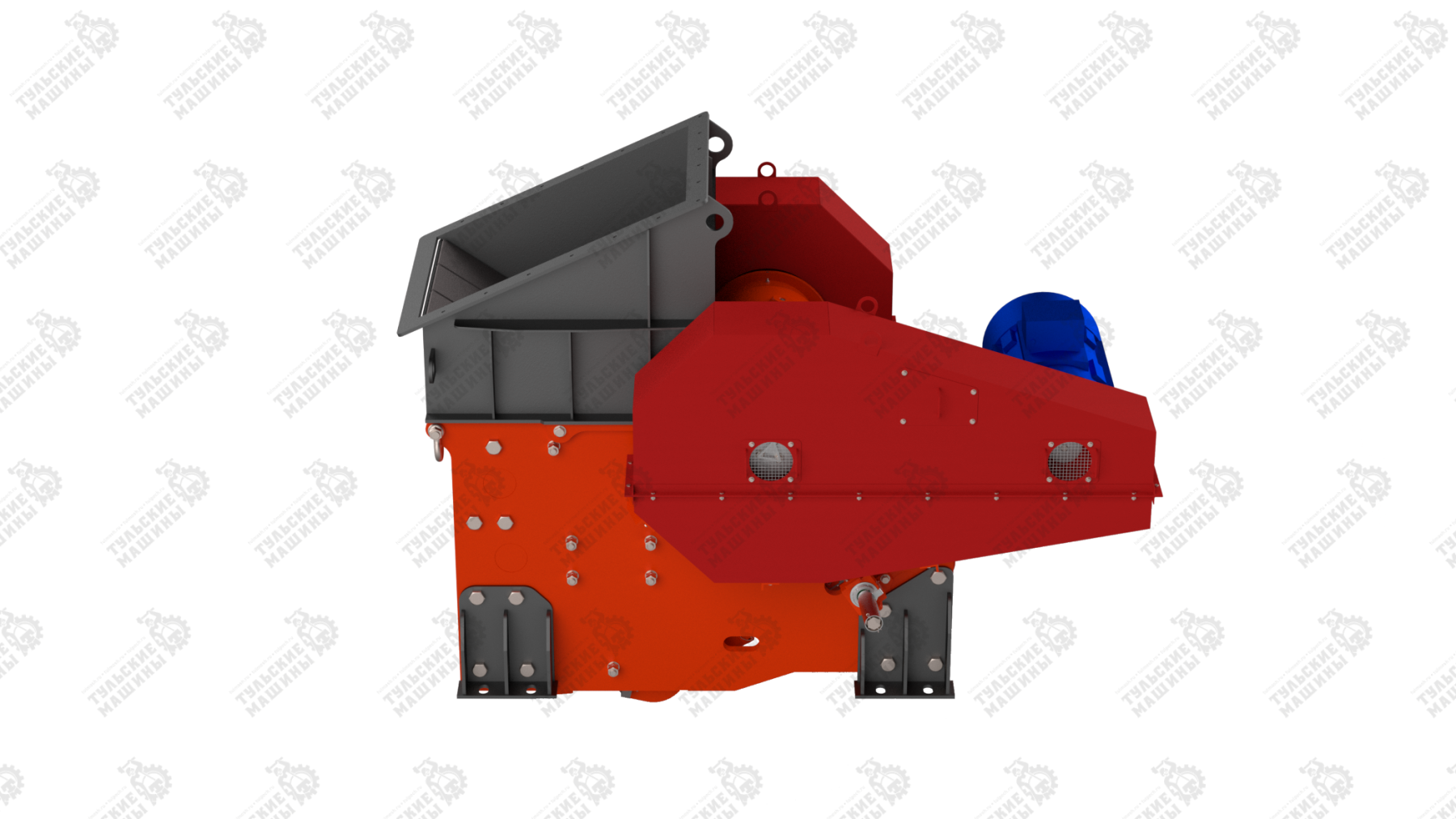

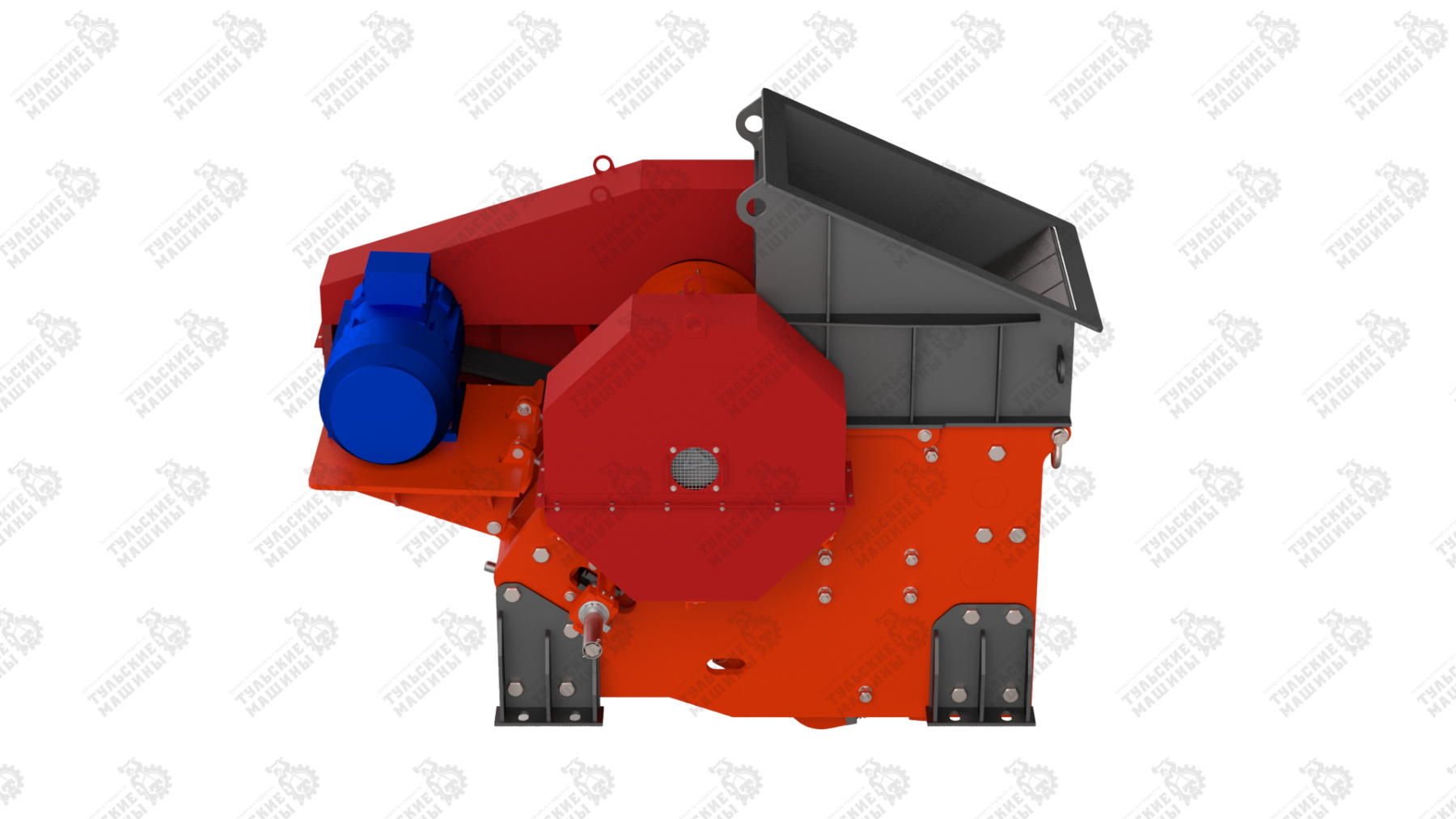

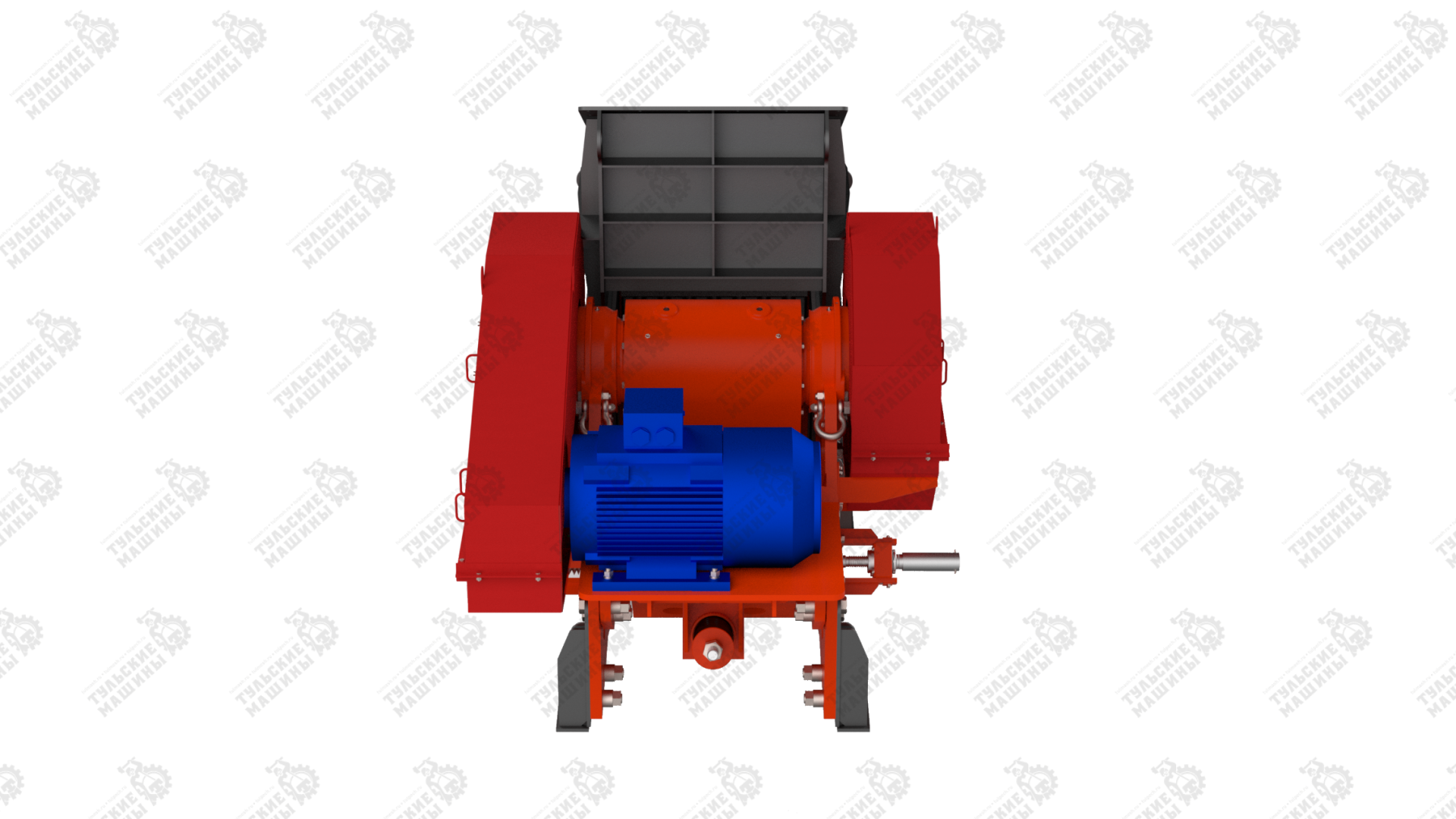

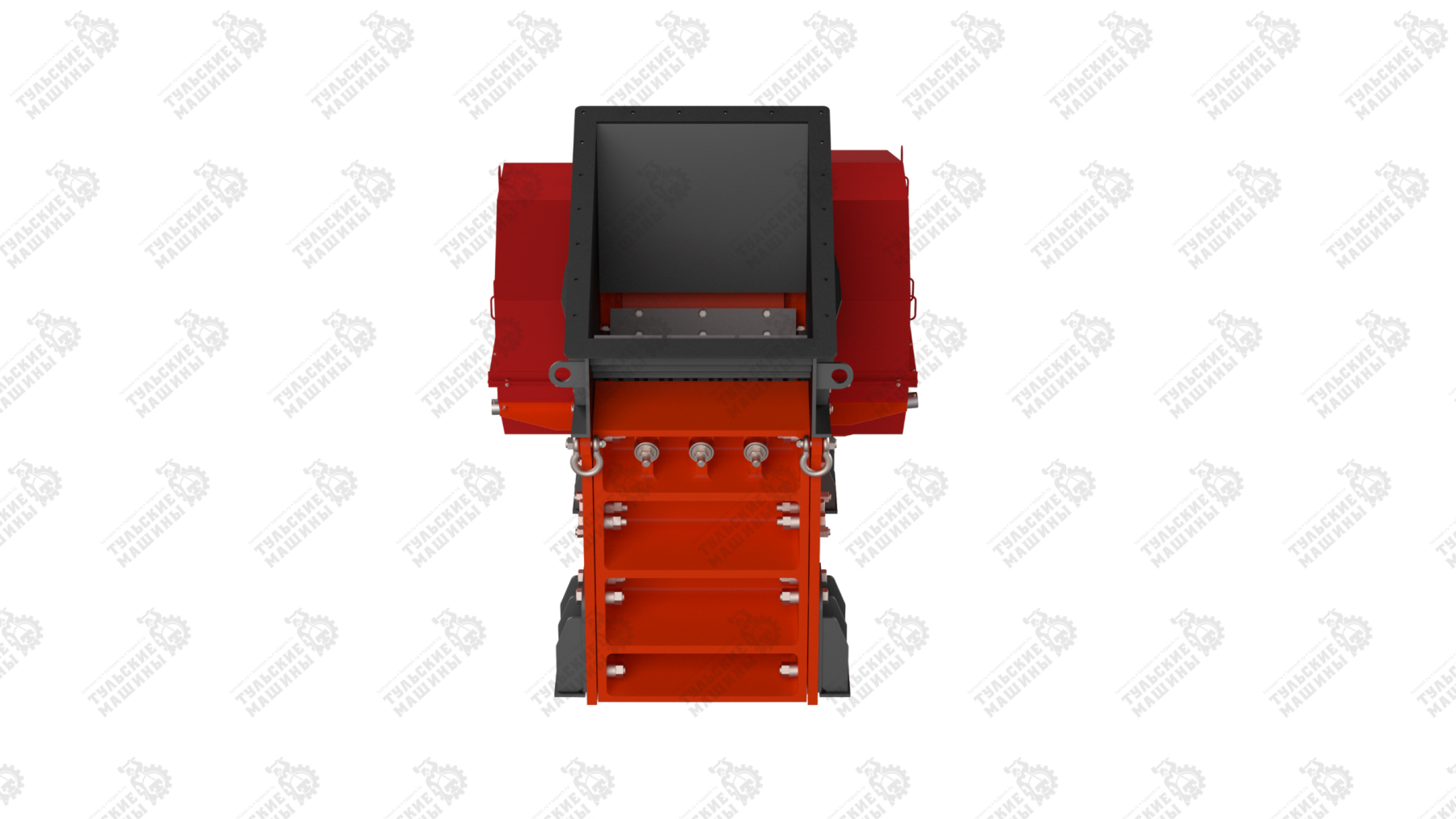

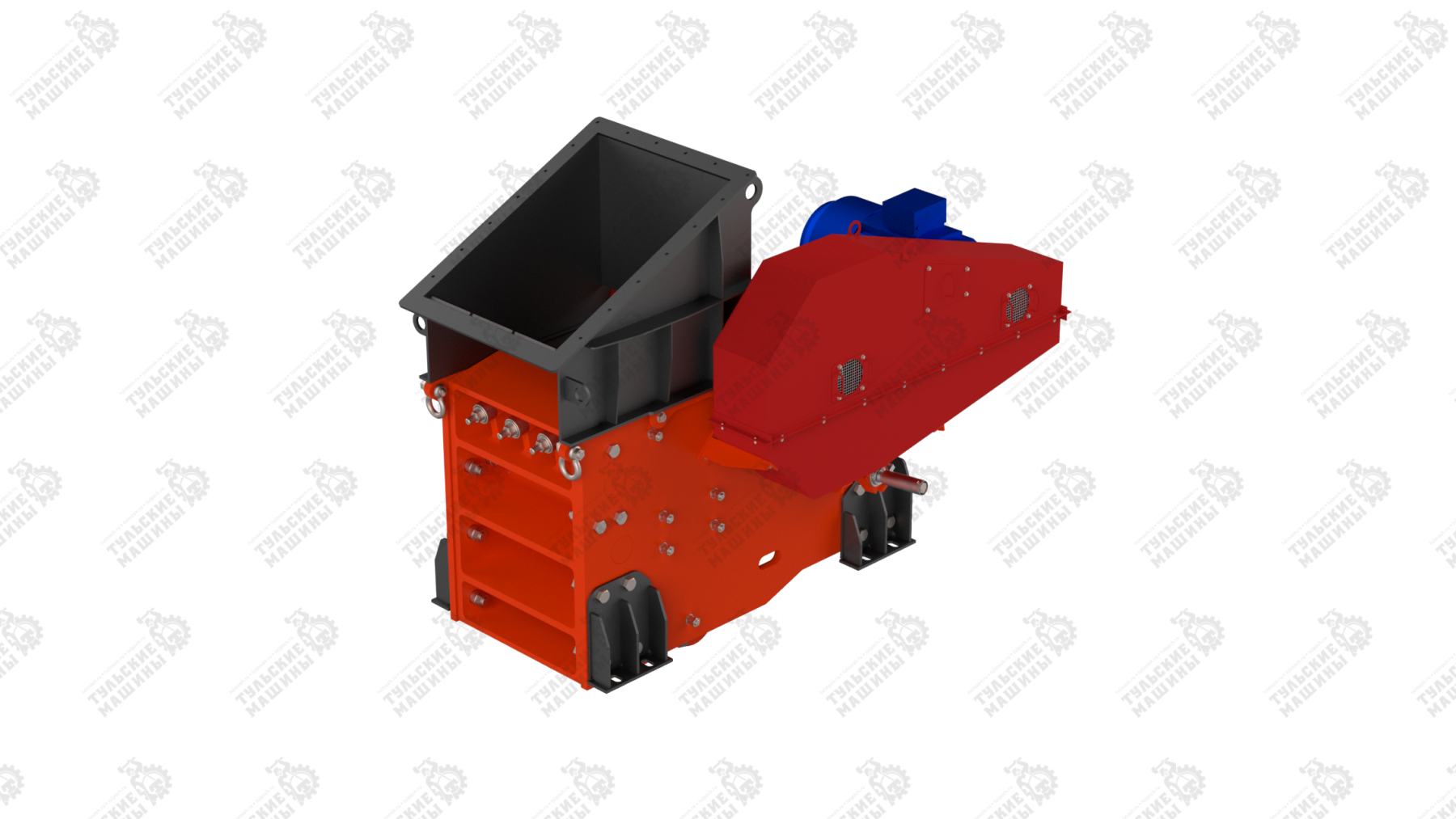

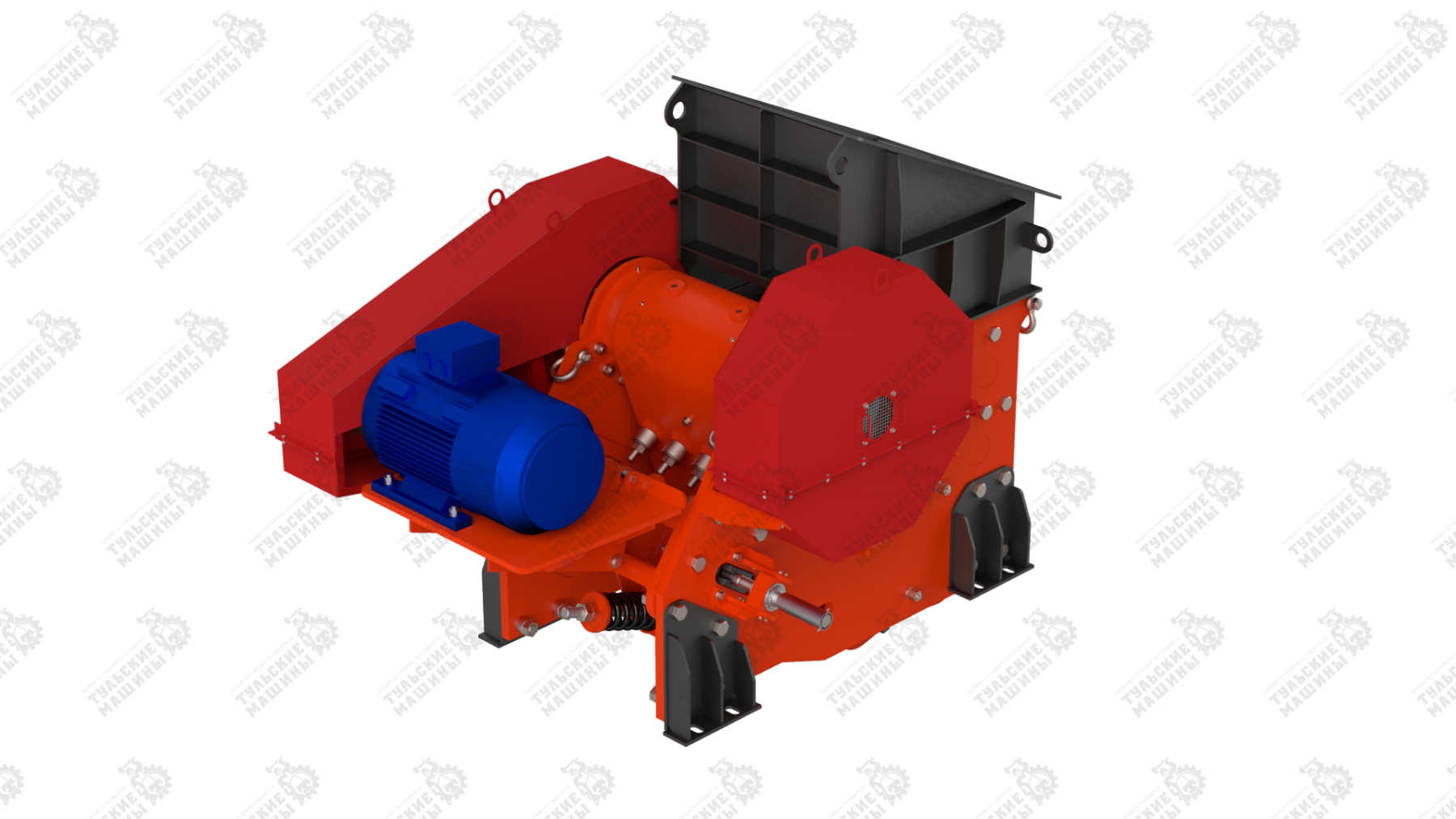

Щековая дробилка М-90

от 7 575 404р.

Щековая дробилка М-90 со сложным движением щеки предназначена для дробления горных пород. Дробилка может быть использована как автономно работающая машина, так и в составе установки или технологической линии производства. Дробилка является универсальной машиной для дробления материалов. Помимо дробления горных пород любой прочности М-90 может применяться на шлаках и некоторых металлических материалах.

Дробилка сделана в лучших традициях европейских производителей дробильного оборудования. Является полным аналогом известных китайских щековых дробилок серии C6X.

Щековая дробилка М-90 является прямым конкурентом щековой дробилке СМД110 (СДС 6/9), с рядом отличительных черт и преимуществ:

-Высокая производительность по сравнению с СМД110 (СДС 6/9),

-Больший входящий кусок-510мм;

-Современная и технологичная конструкция;

-Широкий диапазон настройки выходной щели дробилки- 60-170мм;

-Улучшенная компоновка за счет расположения двигателя на единой раме с корпусом дробилки и меньший вес, что влечет за собой уменьшение затрат на металлоконструкции или фундамент;

Область применения

Области применения щековой дробилки М-90 весьма разнообразны. Щековые дробилки применяются на различных прочных и хрупких материалах в промышленности по переработке первичной горной породы, производстве строительного камня и щебня, в металлургии на шлаках, и как первичная стадия измельчения строительных отходов при сносе зданий.

Технические характеристики

ПараметрЗначение
Расчетная производительность, м3/ч (при ширине разгрузочной щели, мм)73-230
Диапазон регулирования выходной щели, мм60-170
Входящая фракция (max), мм510
Размер загрузочного отверстия, мм600х890
Габаритные размеры (L×B×H), мм3360х2135х2620
Электродвигатель:
Мощность, кВт90
Напряжение, В380
Масса, кг14300

Принцип работы щековой дробилки М-90

Схема щековая-01
Схема щековая

Дробилка щековая M-90 состоит из станины 1, эксцентрикового вала 7 в сборе с подвижной щекой 8, механизма регулирования выходной щели 10 с распорной плитой 12, тяга 11, и пружина 9.
Внутри станины установлена неподвижная дробящая плита 2 и боковые футеровки 4 и 14.
Крепление неподвижной дробящей плиты осуществляется с помощью клиньев 6, подвижной плиты  3.

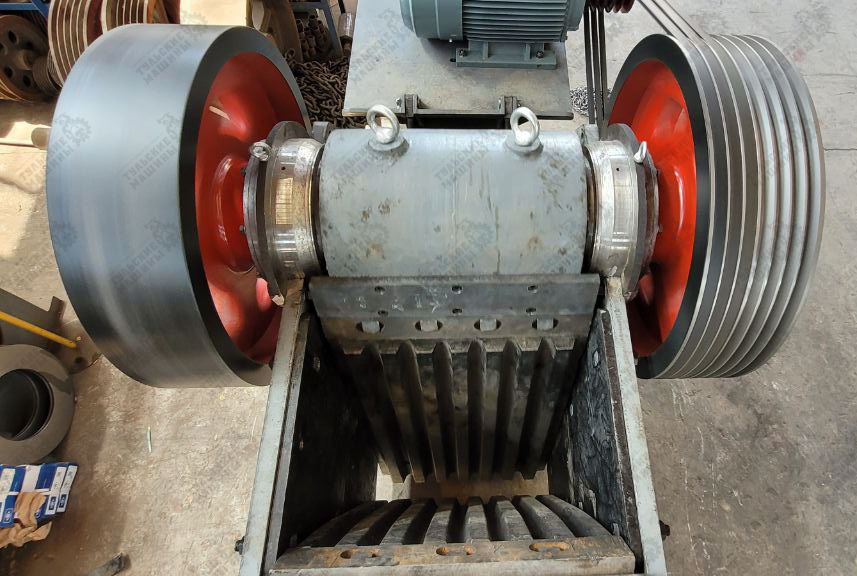

На эксцентриковом валу 7 подвешена щека 8, на которой закреплена подвижная дробящая плита 5.
В нижней части щека опирается на распорную плиту 12, служащую предохранительным звеном при перегрузках дробилки.
Распорная плита помещена между щекой и задней балкой станины. Под головки плиты устанавливаются сменные сухари 13.
В задней балке станины расположен механизм регулирования выходной щели, состоящий из клиньев регулировочных 17, балки промежуточной 15 и балки опорной 16.
Дробилка имеет шкив 18 и маховик 19.

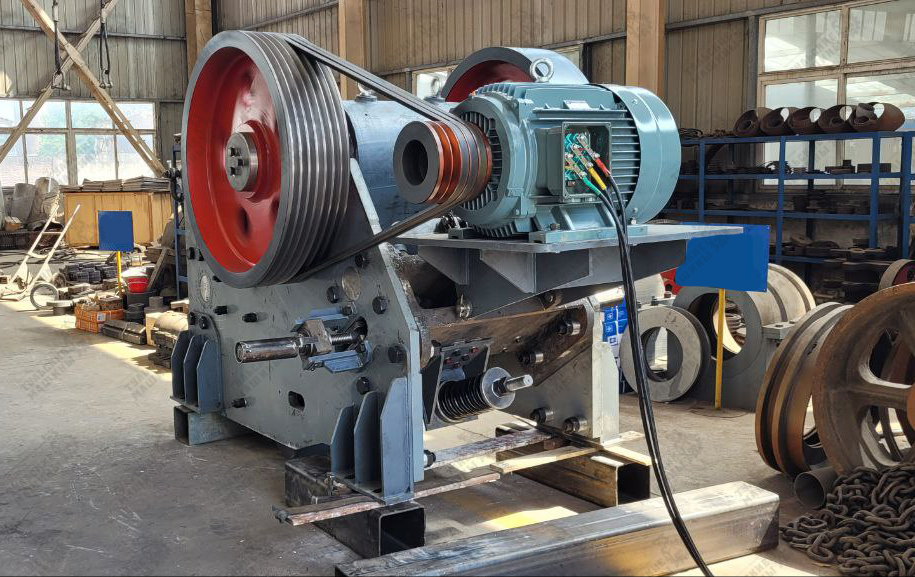

Привод дробилки осуществляется от электродвигателя 20 при помощи клиноременной передачи
Дробление материала  осуществляется благодаря движению подвижной щеки 8 на встречу неподвижной дробящей плите сообщаемому ей эксцентриковым валом 7.
Размер куска раздробленного материала зависит от размера выходной щели в нижней части камеры дробления.
Узел «Щека в сборе» состоит из щеки 8, подвижной дробящей плиты 5 закрепленной на щеке при помощи клиньев 3 и болтов 21, эксцентрикового вала 7, установленного в горловине щеки на подшипниках 22. На эксцентриковом валу монтируются коренные подшипники 25 установленные в стаканах 23. На концах эксцентрикового вала устанавливаются шкив 18 и маховик 19. Для смазки подшипников используются масленки 24.

Преимущества щековой дробилки М-90

Щековая дробилка М-90 проста в обслуживании и эксплуатации, есть возможность использовать ее как отдельно, так и в составе технологических линий и комплексов. Из-за специфики конструкции дробилки ее модульности и болтовому соединению вместо классической сварной конструкции, обслуживание будет легким и не дорогим. Длительная промышленная эксплуатация дробилок позволяет заранее говорить о крупности дробленого продукта в зависимости от выставленной ширины разгрузочной щели. Возможность эксплуатации дробилки в любых погодных условиях. Все вышеперечисленное позволяет использовать М-90 в разных видах добывающей и перерабатывающей промышленности.

Габаритный чертеж
