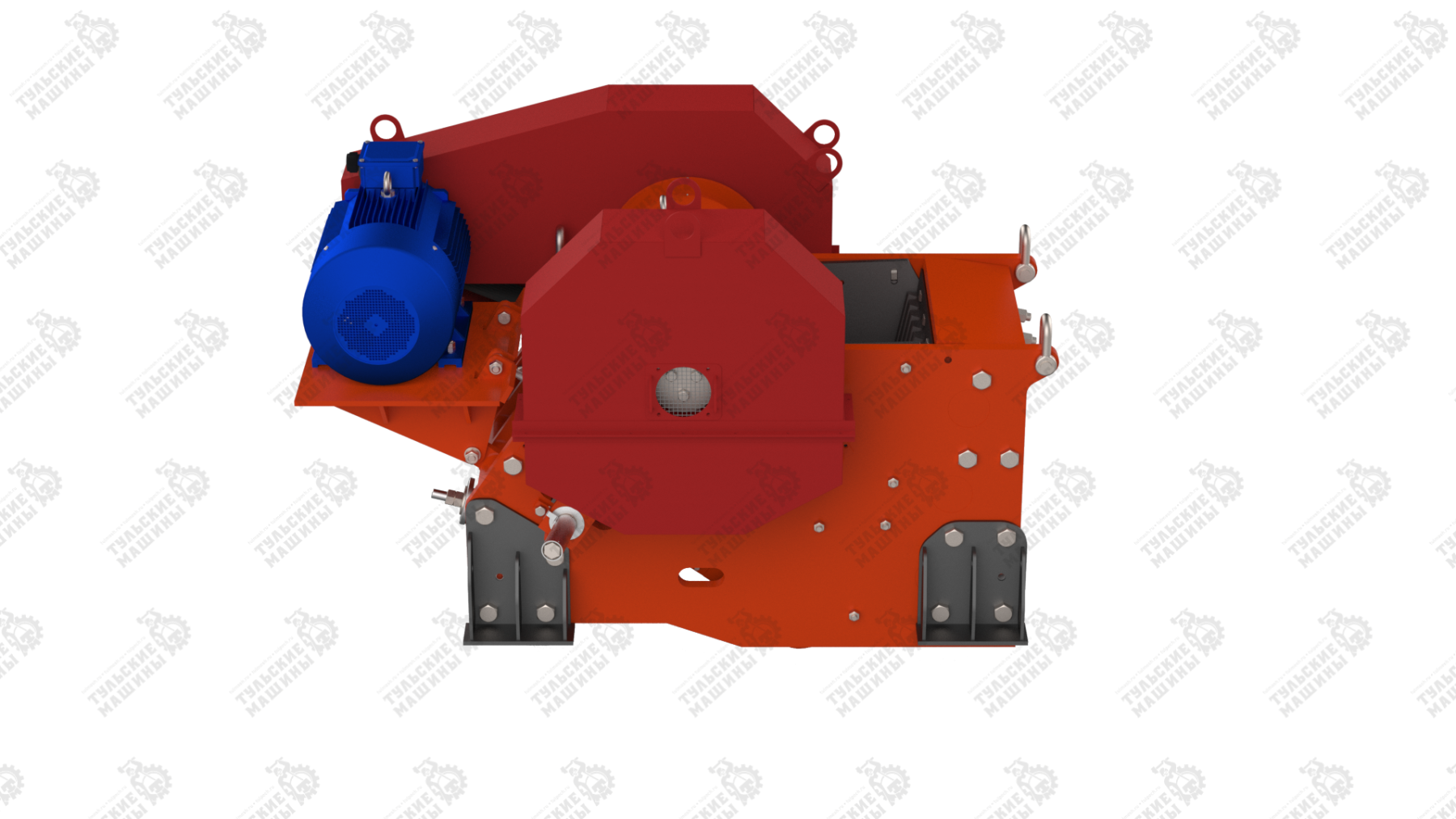

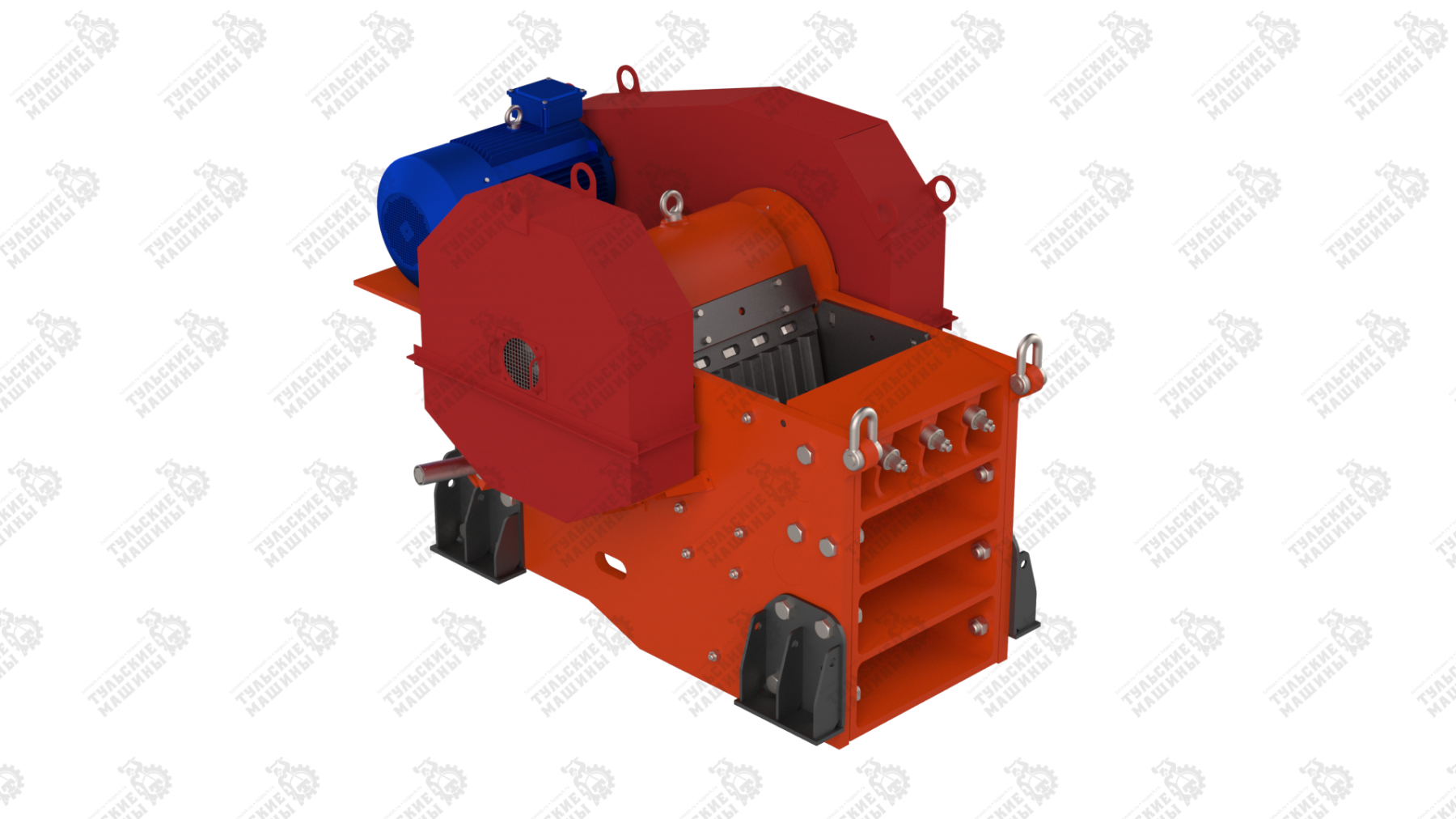

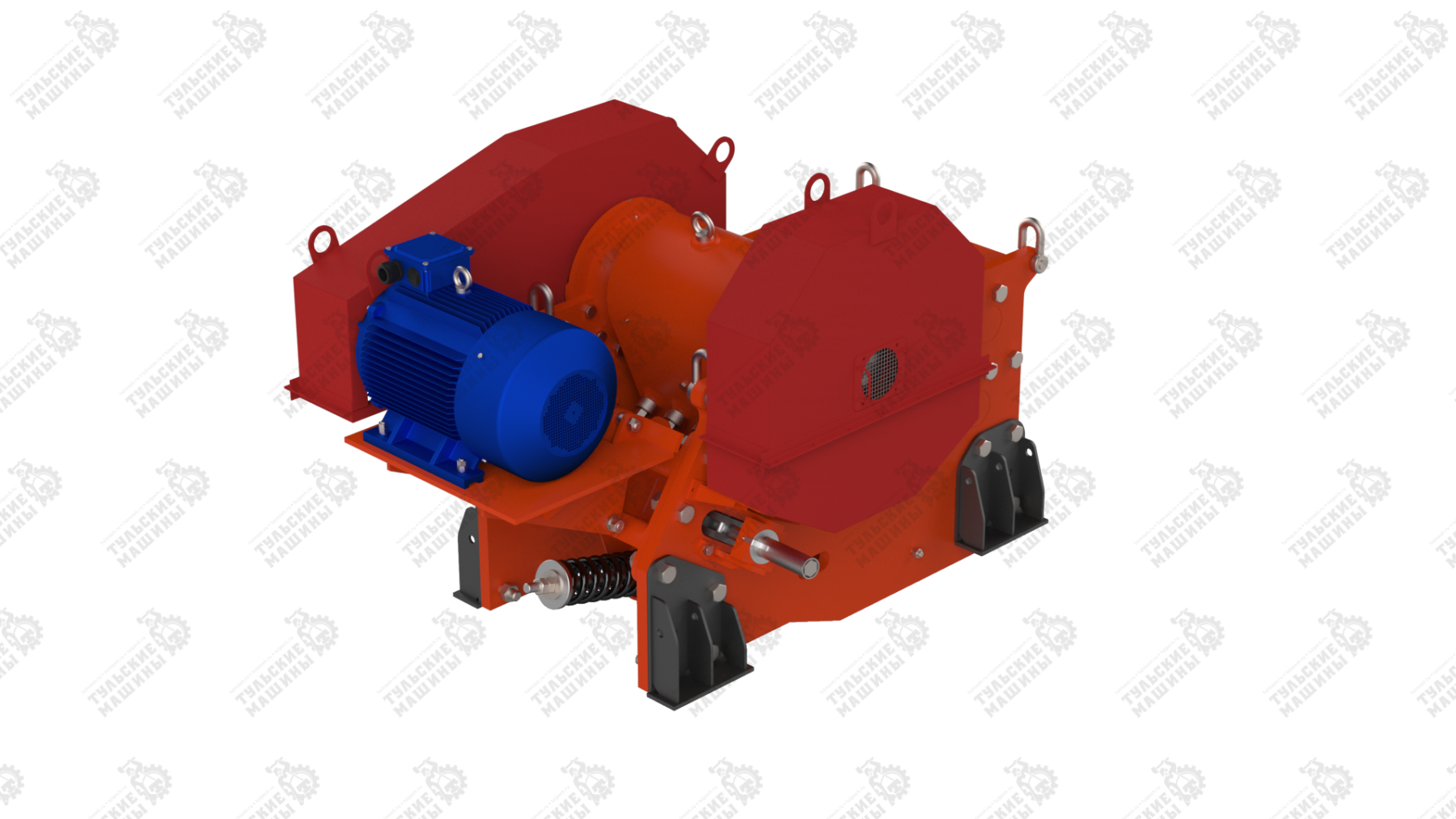

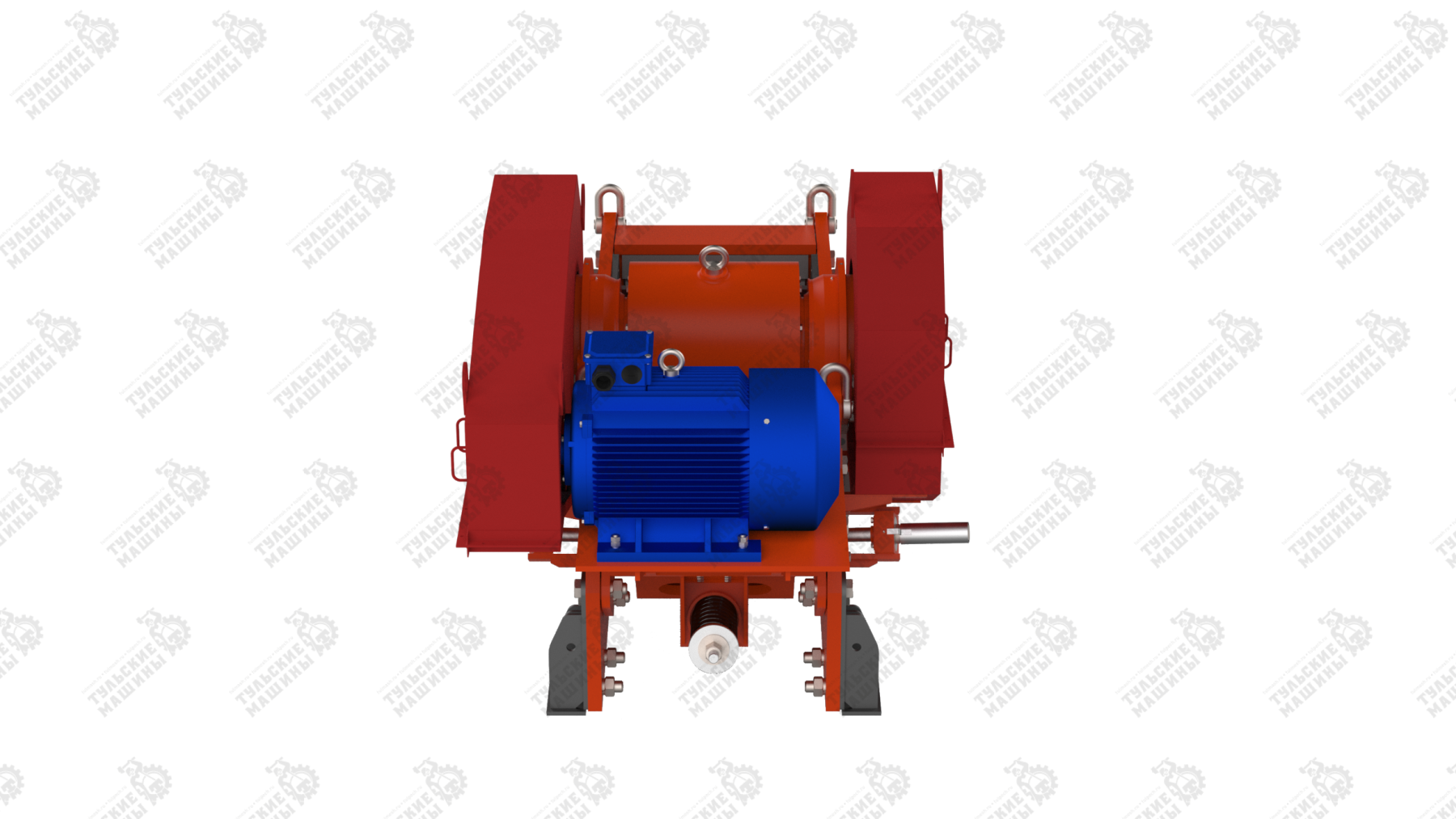

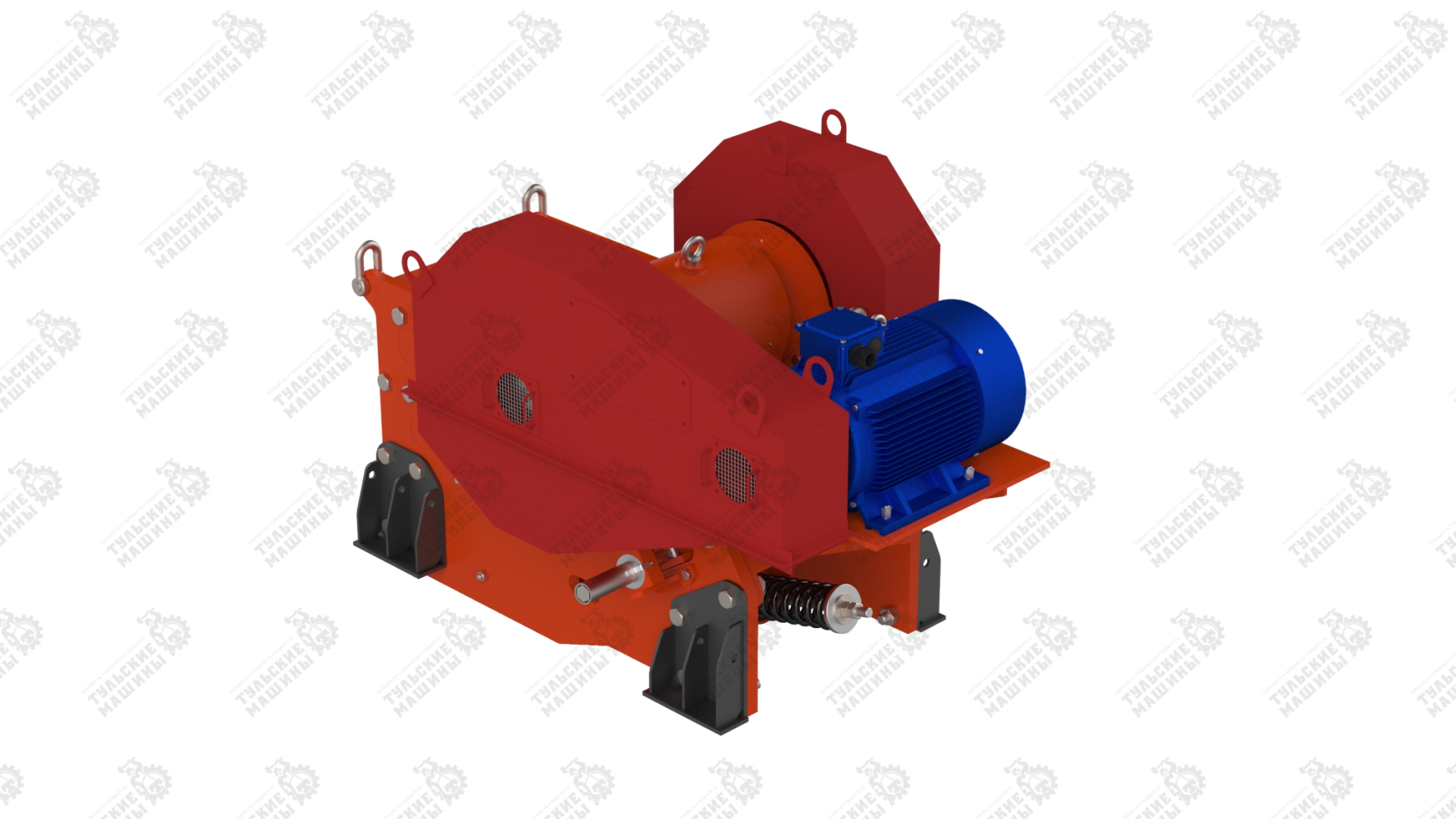

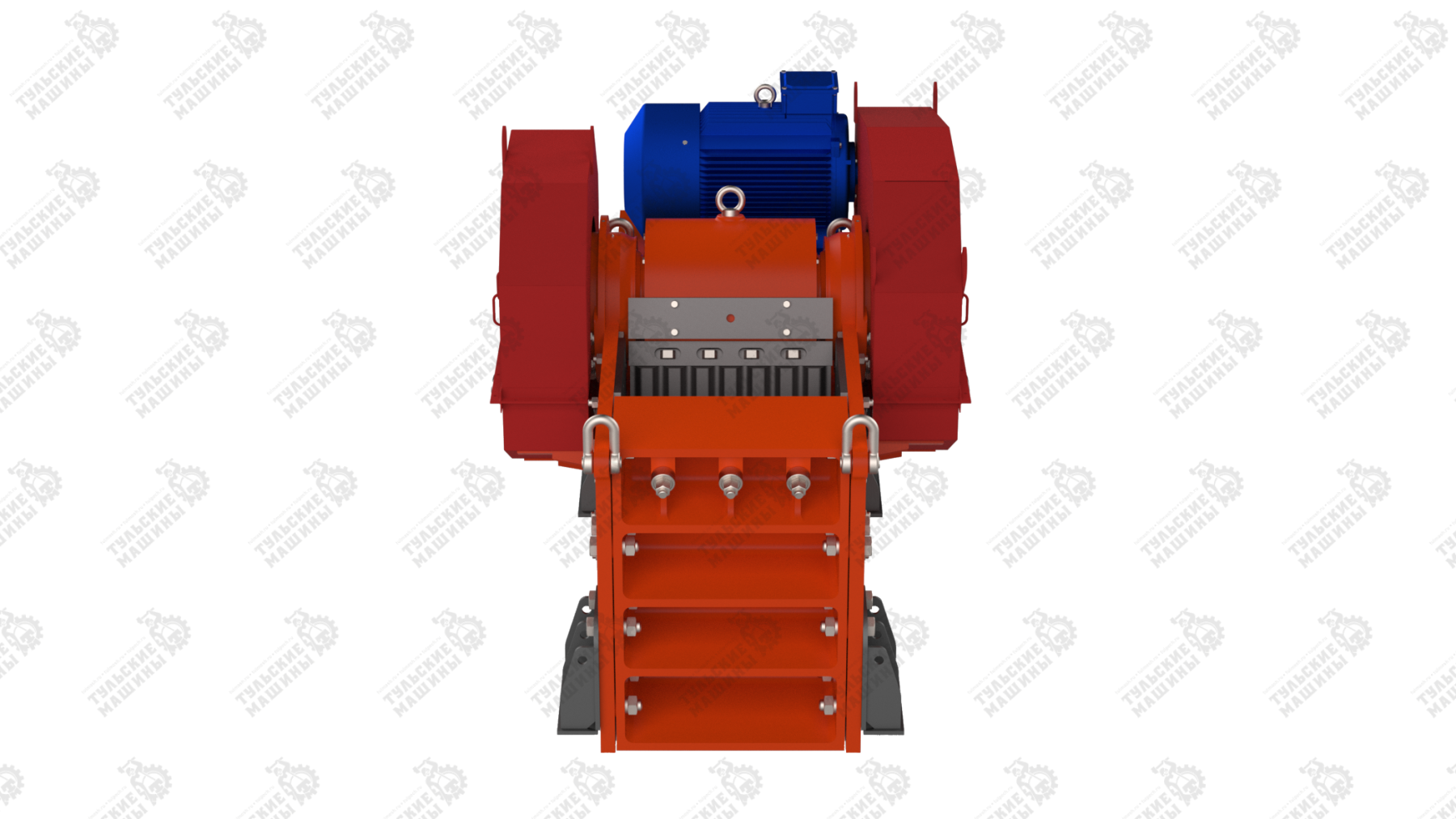

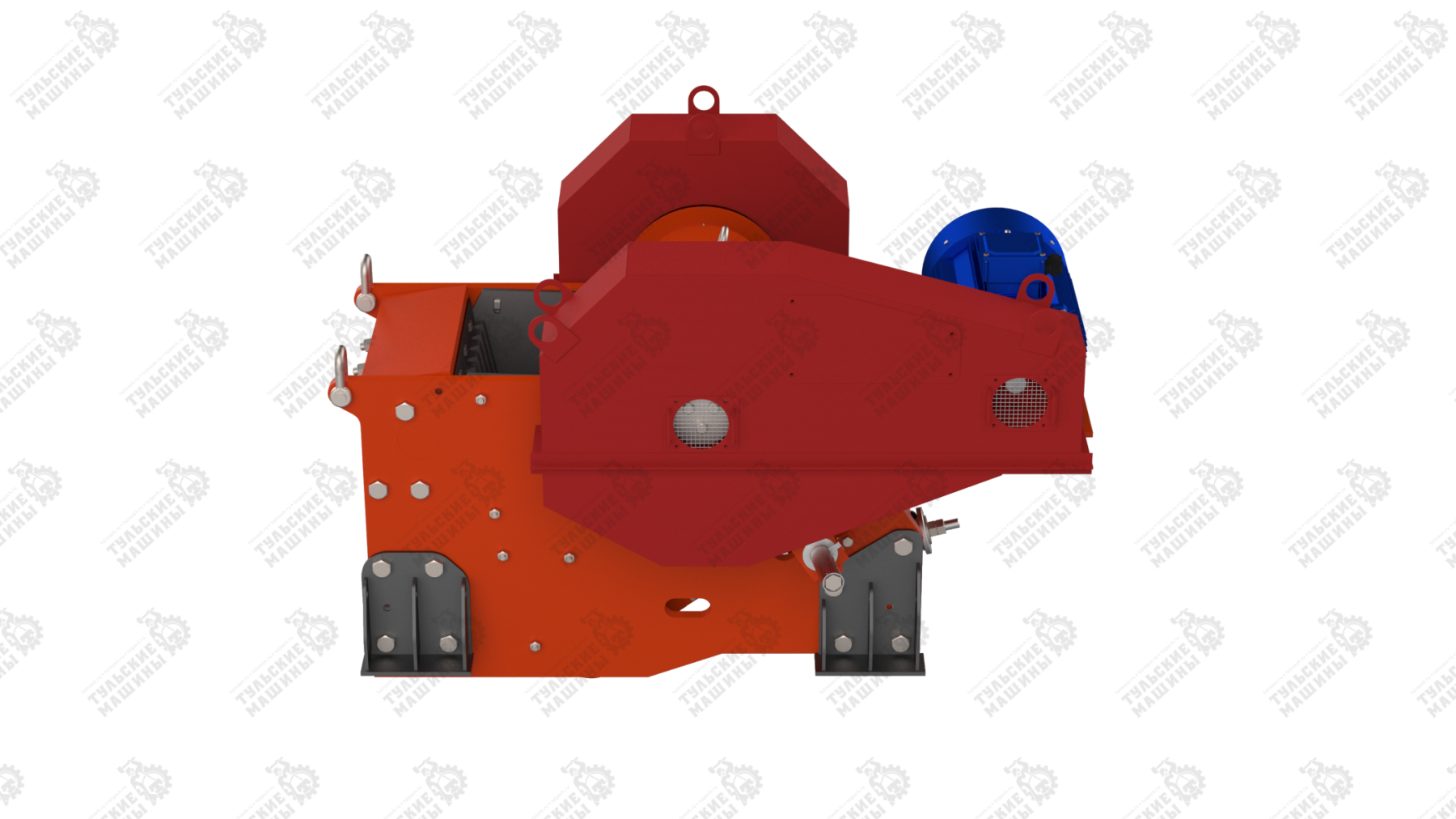

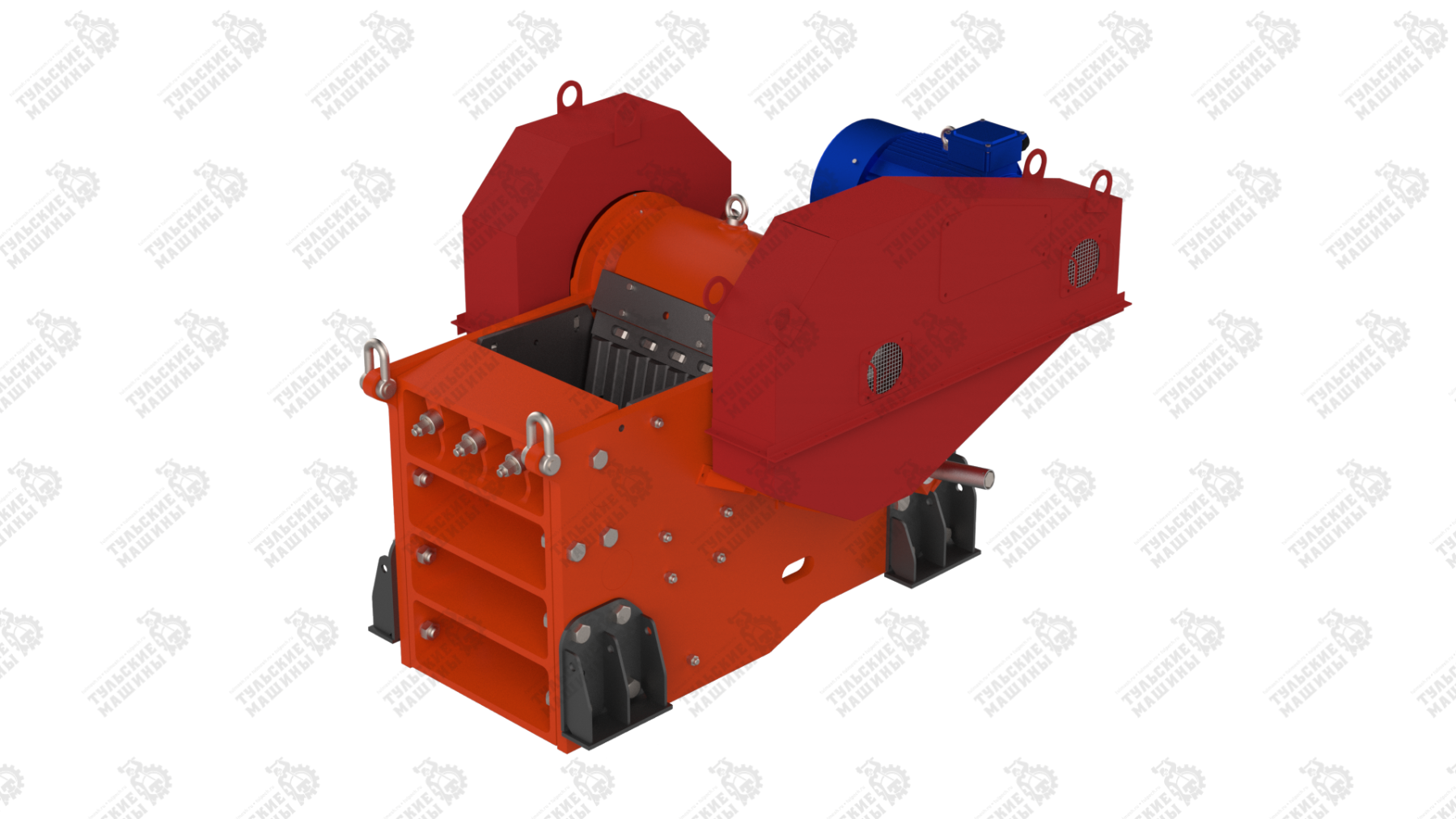

Щековая дробилка М-80

от 4 520 880р.

M-80 является универсальной машиной для дробления разнообразных горных пород, шлаков и металлических материалов . Щековую дробилку М-80 можно установить на карьерной площадке, под навесом и даже под открытым небом.
Дробилка сделана в лучших традициях европейских производителей дробильного оборудования. Является полным аналогом известных китайских щековых дробилок серии C6X.
M-80 может полностью заменить щековую дробилку отечественного производства СМД 109 (СДС-4/9), обладая при этом рядом существенных преимуществ:
-Высокая производительность по сравнению с СМД 109 (СДС-4/9)
-Больший входящий кусок-425мм;
-Современная и технологичная конструкция;
-Широкий диапазон настройки выходной щели дробилки- 40-150мм;
-Улучшенная компоновка за счет расположения двигателя на единой раме с корпусом дробилки.

Оставить заявку

Область применения

Щековая дробилка M-80 используется в горнодобывающей, металлургической, химической промышленности, где она зарекомендовала себя как незаменимый помощник. Карьер, строительная площадка – вот лишь неполный список тех мест, где обязательно пригодится щековая дробилка M-80. Она используется для первичного дробления щебня, камня и некоторых металлических изделий, чтобы уменьшить их фракционный размер

Технические характеристики

Принцип работы щековой дробилки М-80

Дробилка щековая M-80 состоит из станины 1, эксцентрикового вала 7 в сборе с подвижной щекой 8, механизма регулирования выходной щели 10 с распорной плитой 12, тяга 11, и пружина 9.
Внутри станины установлена неподвижная дробящая плита 2 и боковые футеровки 4 и 14.
Крепление неподвижной дробящей плиты осуществляется с помощью клиньев 6, подвижной плиты  3.
На эксцентриковом валу 7 подвешена щека 8, на которой закреплена подвижная дробящая плита 5.
В нижней части щека опирается на распорную плиту 12, служащую предохранительным звеном при перегрузках дробилки.
Распорная плита помещена между щекой и задней балкой станины. Под головки плиты устанавливаются сменные сухари 13.
В задней балке станины расположен механизм регулирования выходной щели, состоящий из клиньев регулировочных 17, балки промежуточной 15 и балки опорной 16.
Дробилка имеет шкив 18 и маховик 19.
Привод дробилки осуществляется от электродвигателя 20 при помощи клиноременной передачи
Дробление материала  осуществляется благодаря движению подвижной щеки 8 на встречу неподвижной дробящей плите сообщаемому ей эксцентриковым валом 7.
Размер куска раздробленного материала зависит от размера выходной щели в нижней части камеры дробления.
Узел «Щека в сборе» состоит из щеки 8, подвижной дробящей плиты 5 закрепленной на щеке при помощи клиньев 3 и болтов 21, эксцентрикового вала 7, установленного в горловине щеки на подшипниках 22. На эксцентриковом валу монтируются коренные подшипники 25 установленные в стаканах 23. На концах эксцентрикового вала устанавливаются шкив 18 и маховик 19. Для смазки подшипников используются масленки 24.

Преимущества щековой дробилки М-80

Щековая дробилка M-80 проста в обслуживании и эксплуатации, есть возможность использовать ее как отдельно, так и в составе технологических линий и комплексов. Из-за специфики конструкции дробилки ее модульности и болтовому соединению вместо классической сварной конструкции, обслуживание будет легким и не дорогим. Удобная регулировка выходящей фракции в диапазоне от 40мм до 150мм. Возможность эксплуатации дробилки в любых погодных условиях. Улучшенная компоновка позволяет уменьшить затраты на опорные металлоконструкции или фундамент для дробилки. Все вышеперечисленное позволяет использовать M-80 в разных видах добывающей и перерабатывающей промышленности.

Габаритный чертеж
