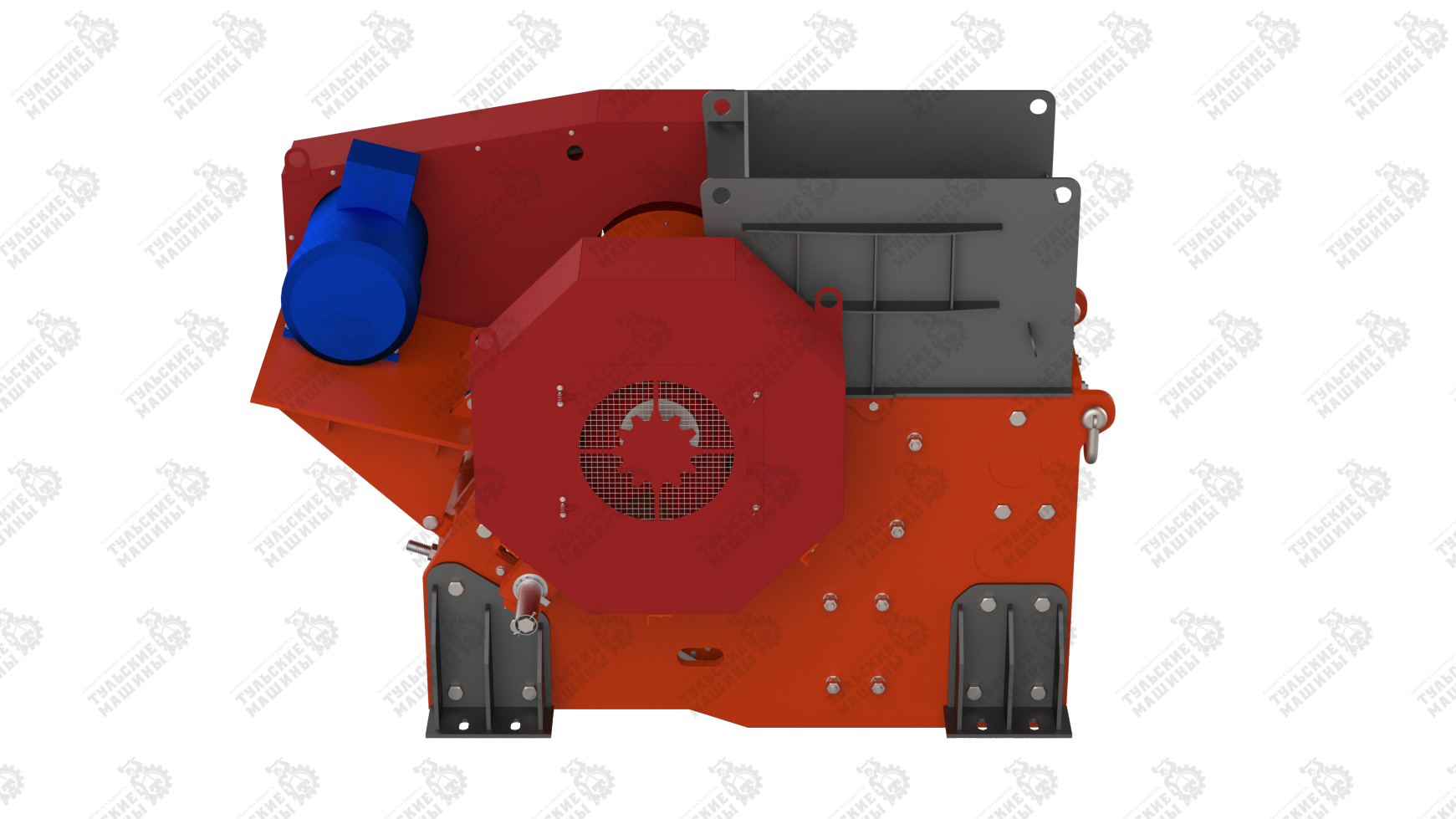

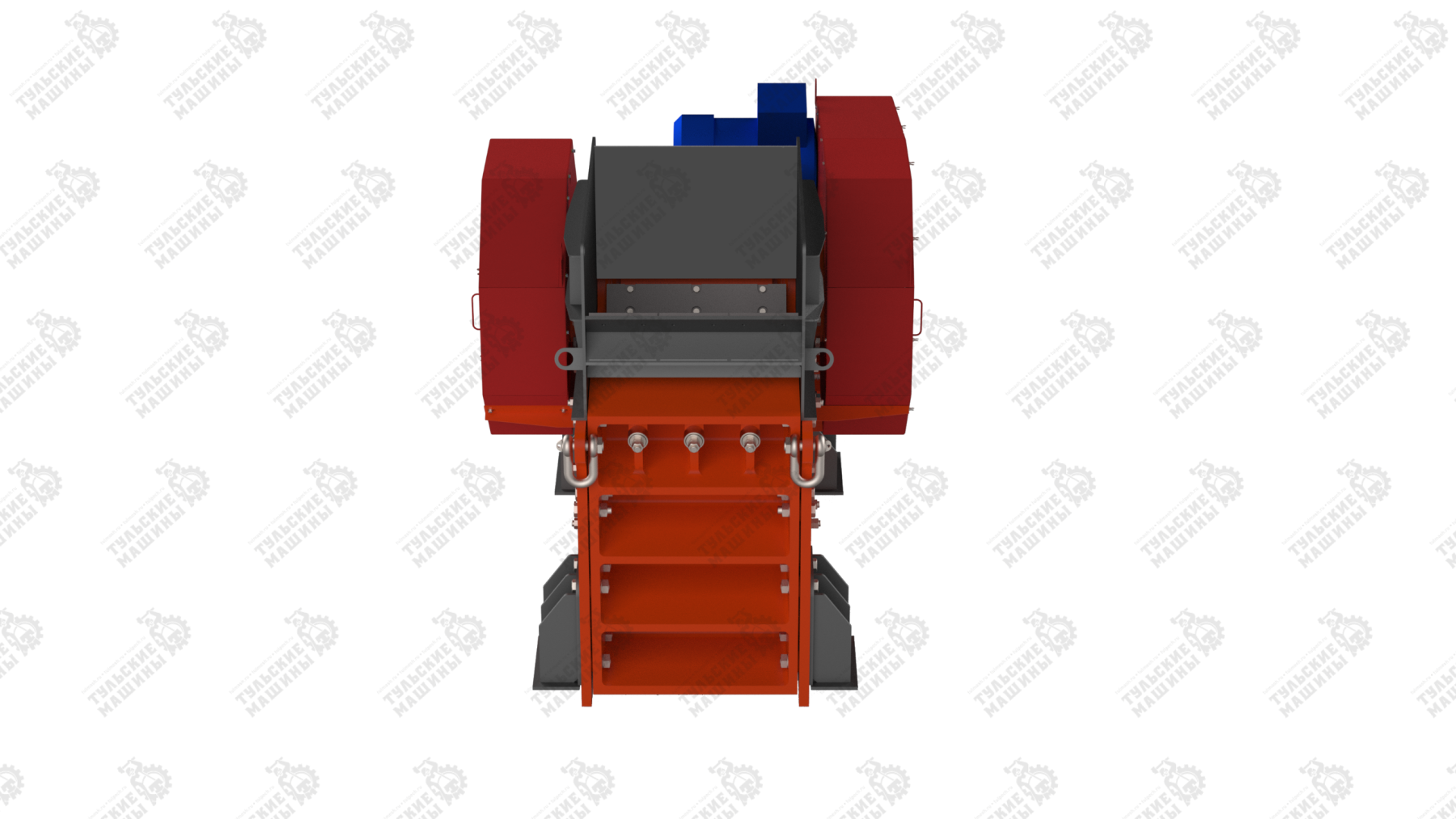

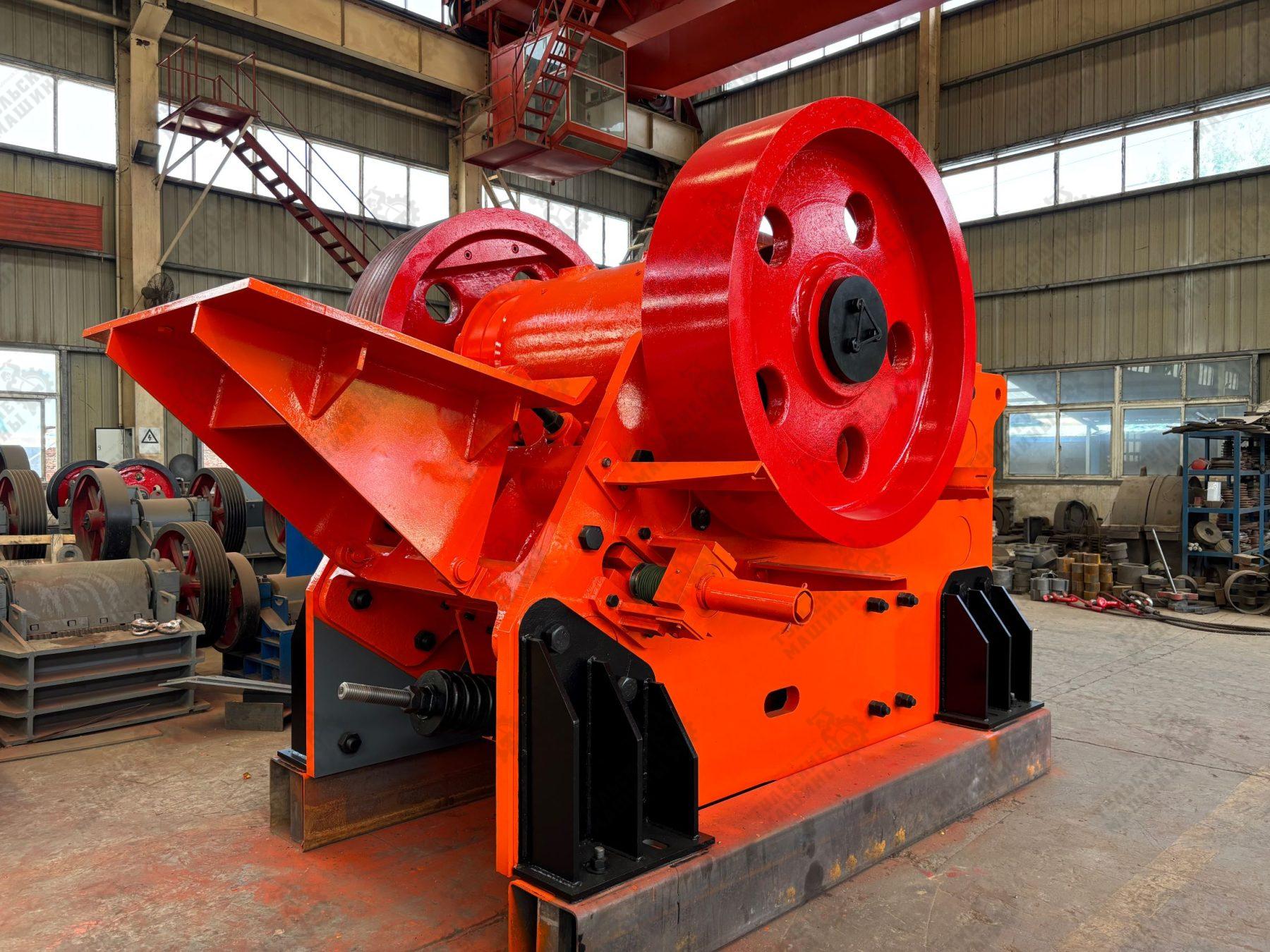

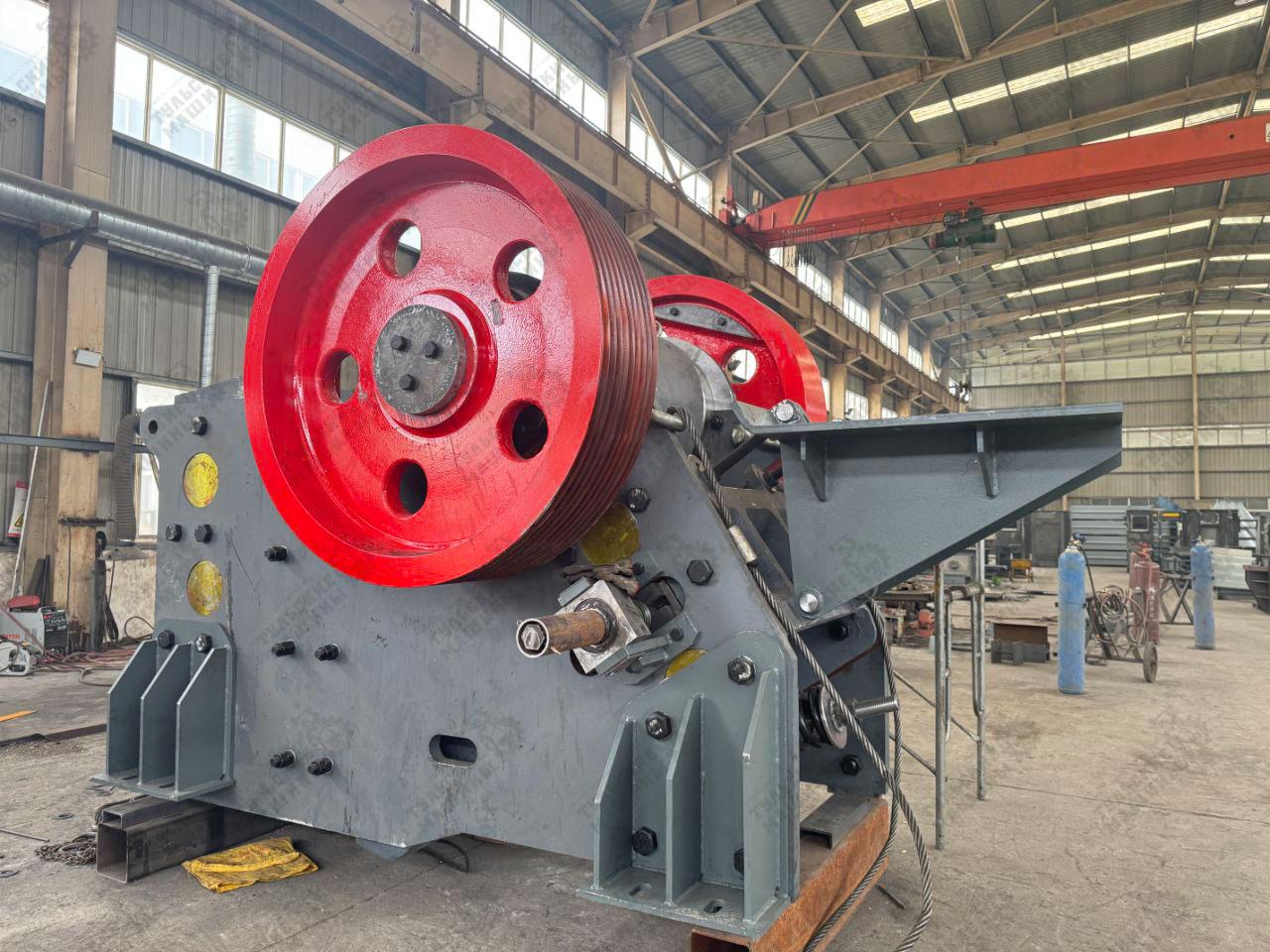

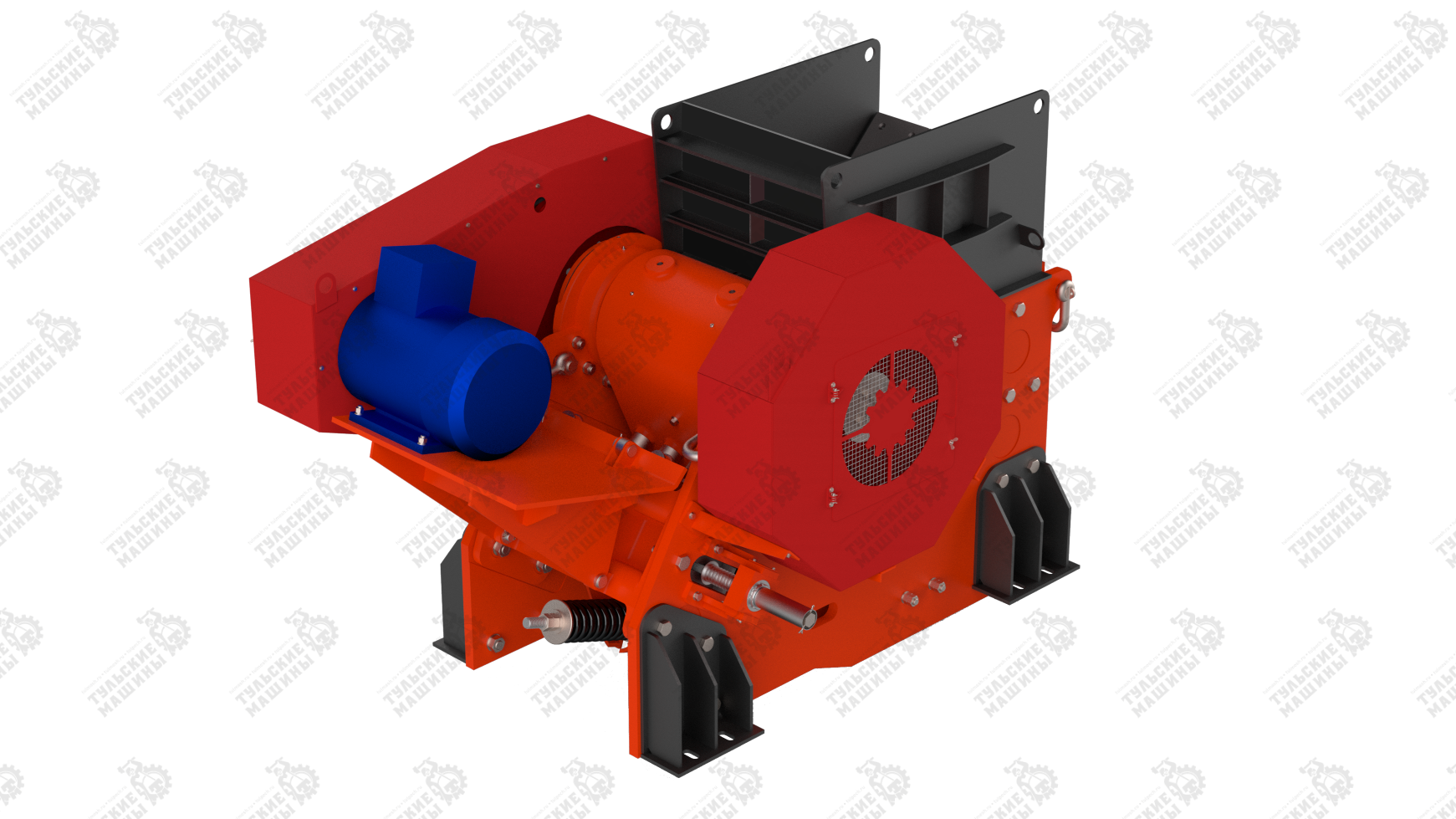

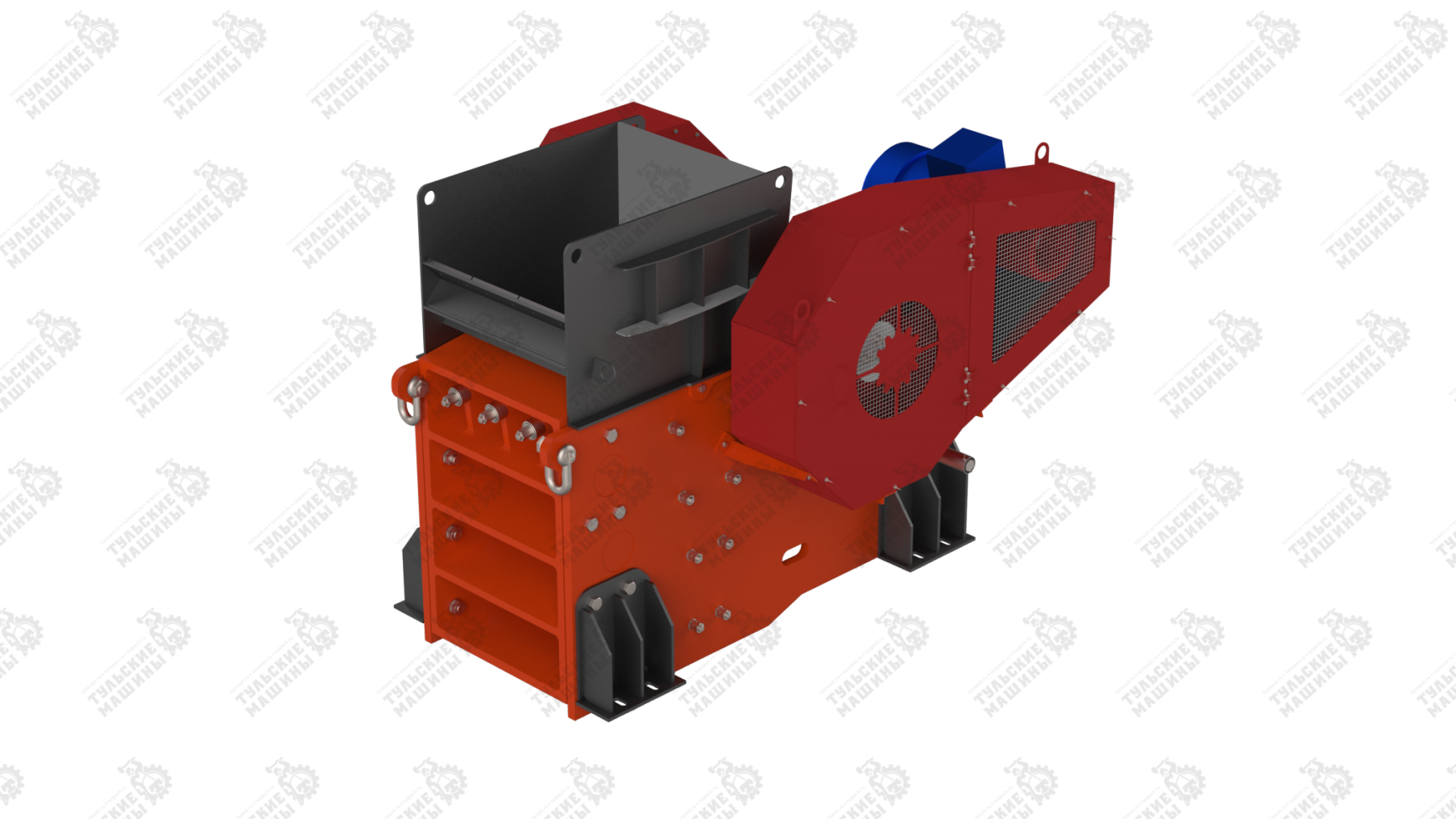

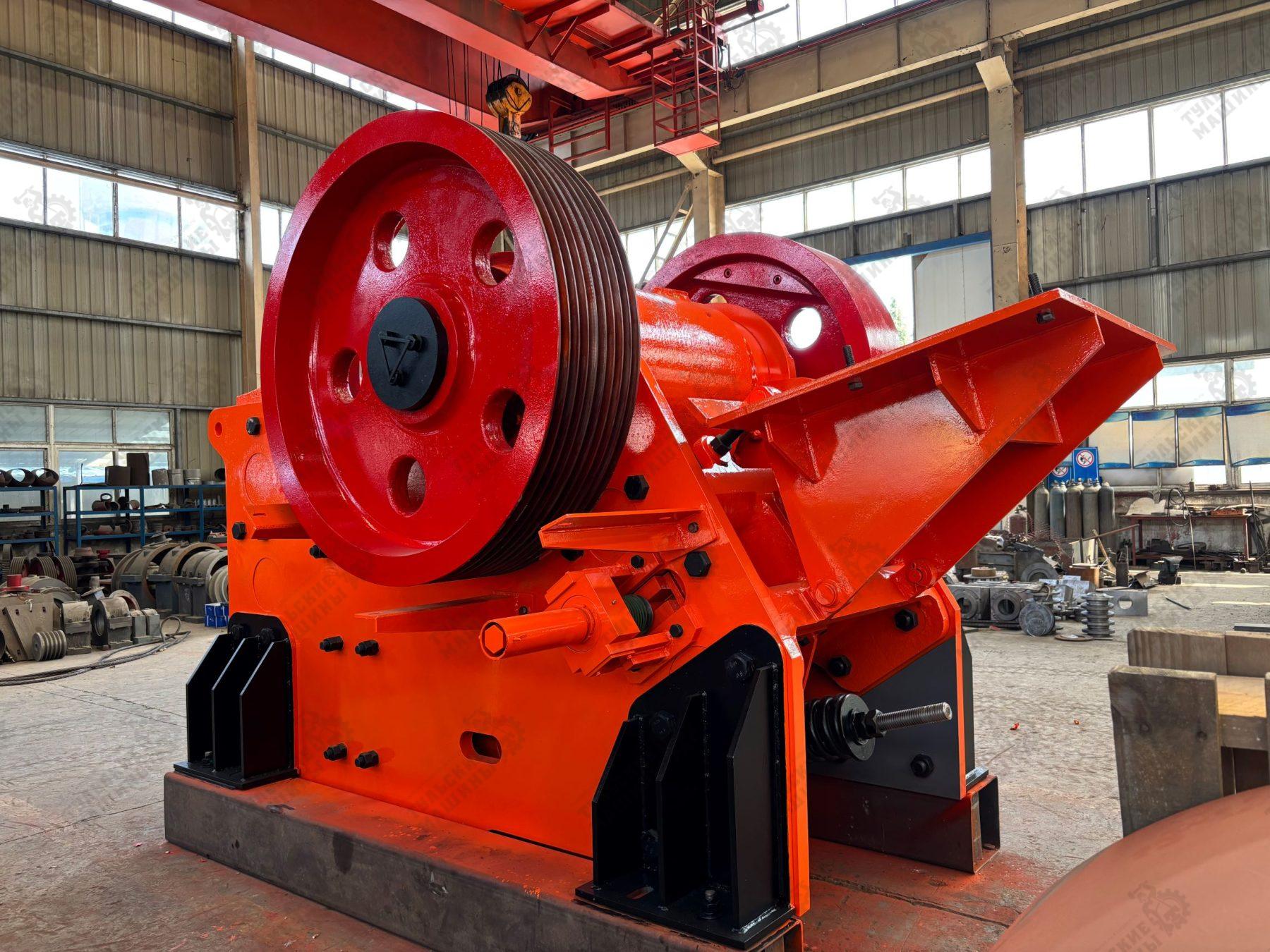

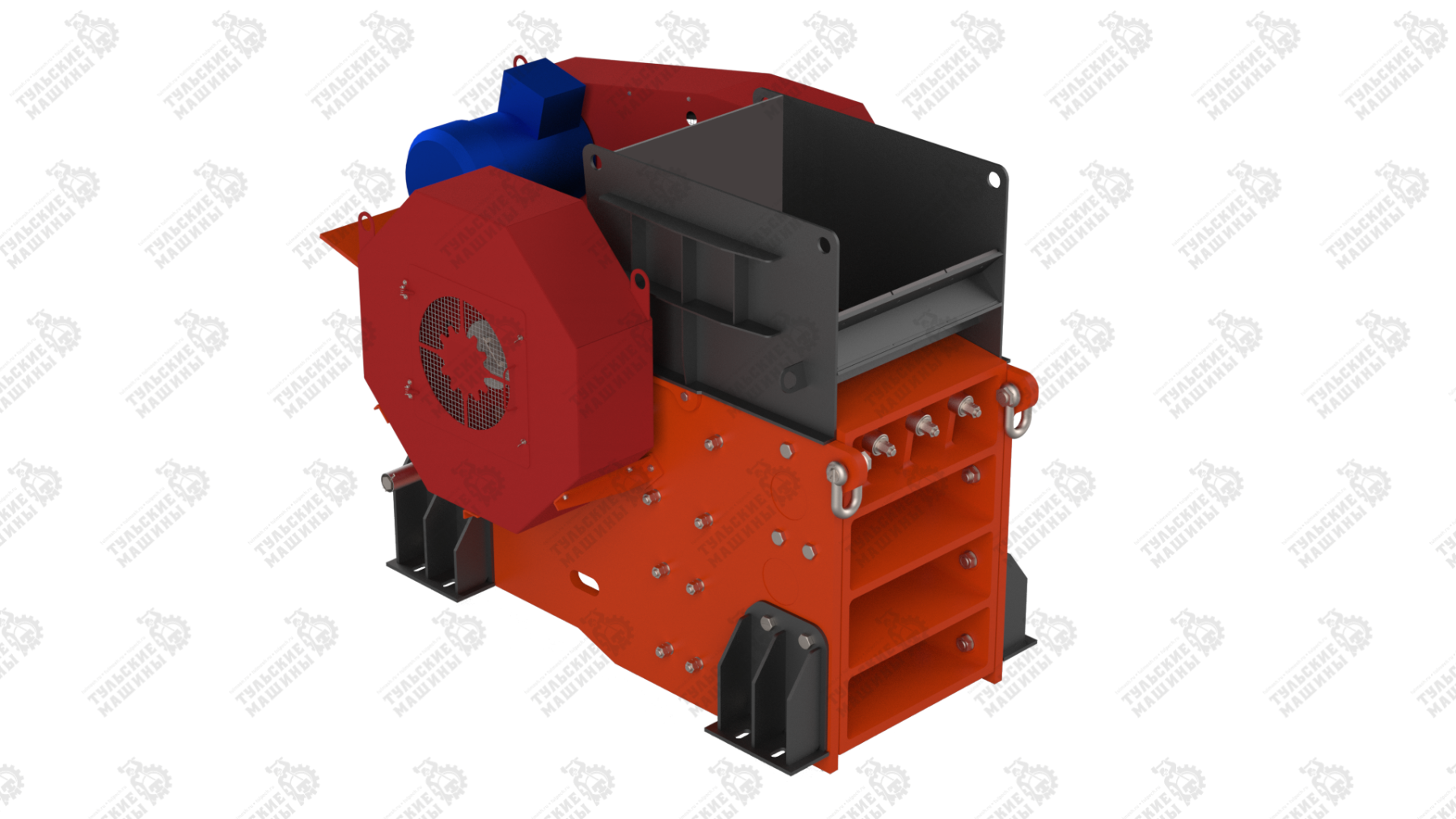

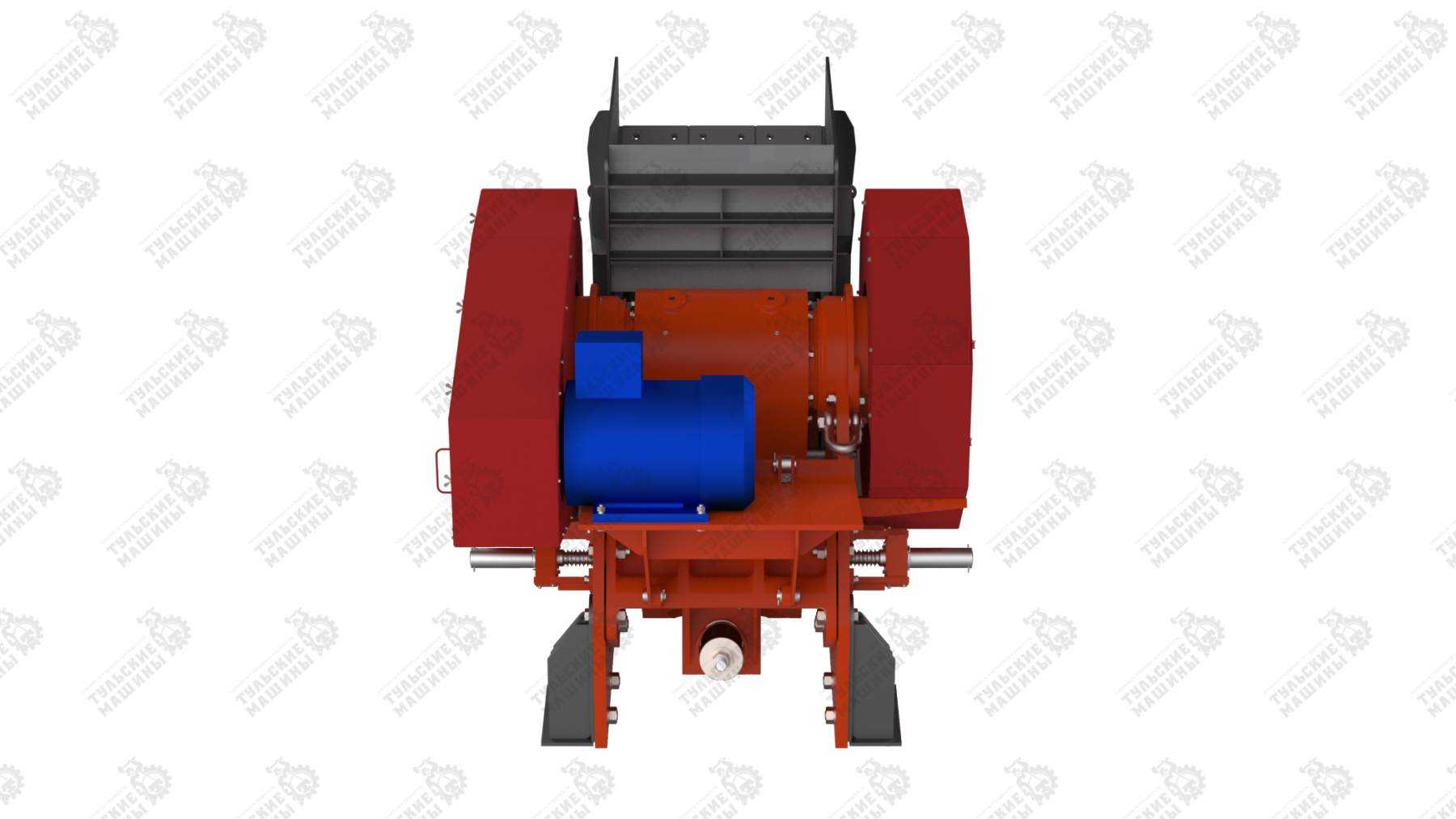

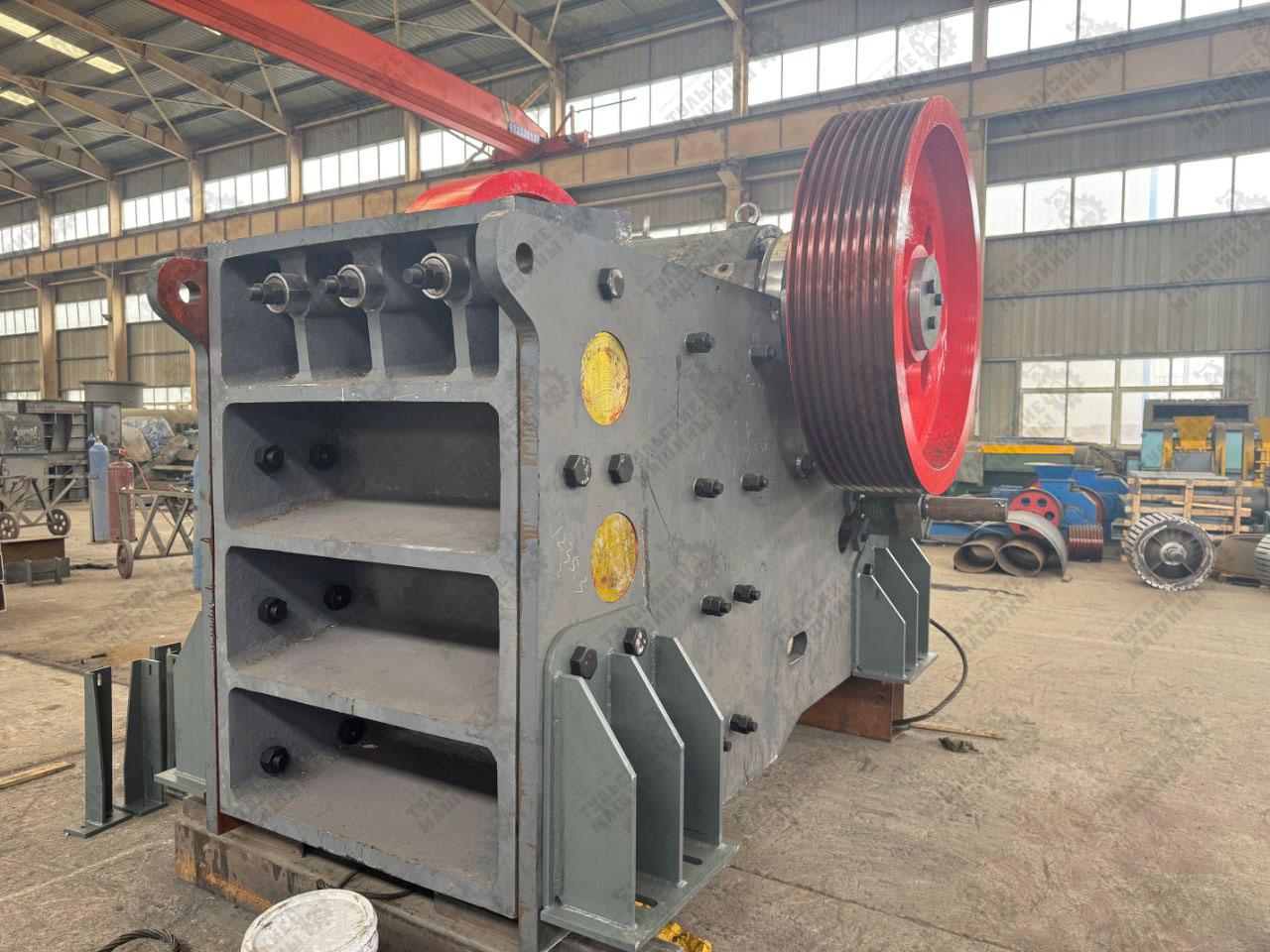

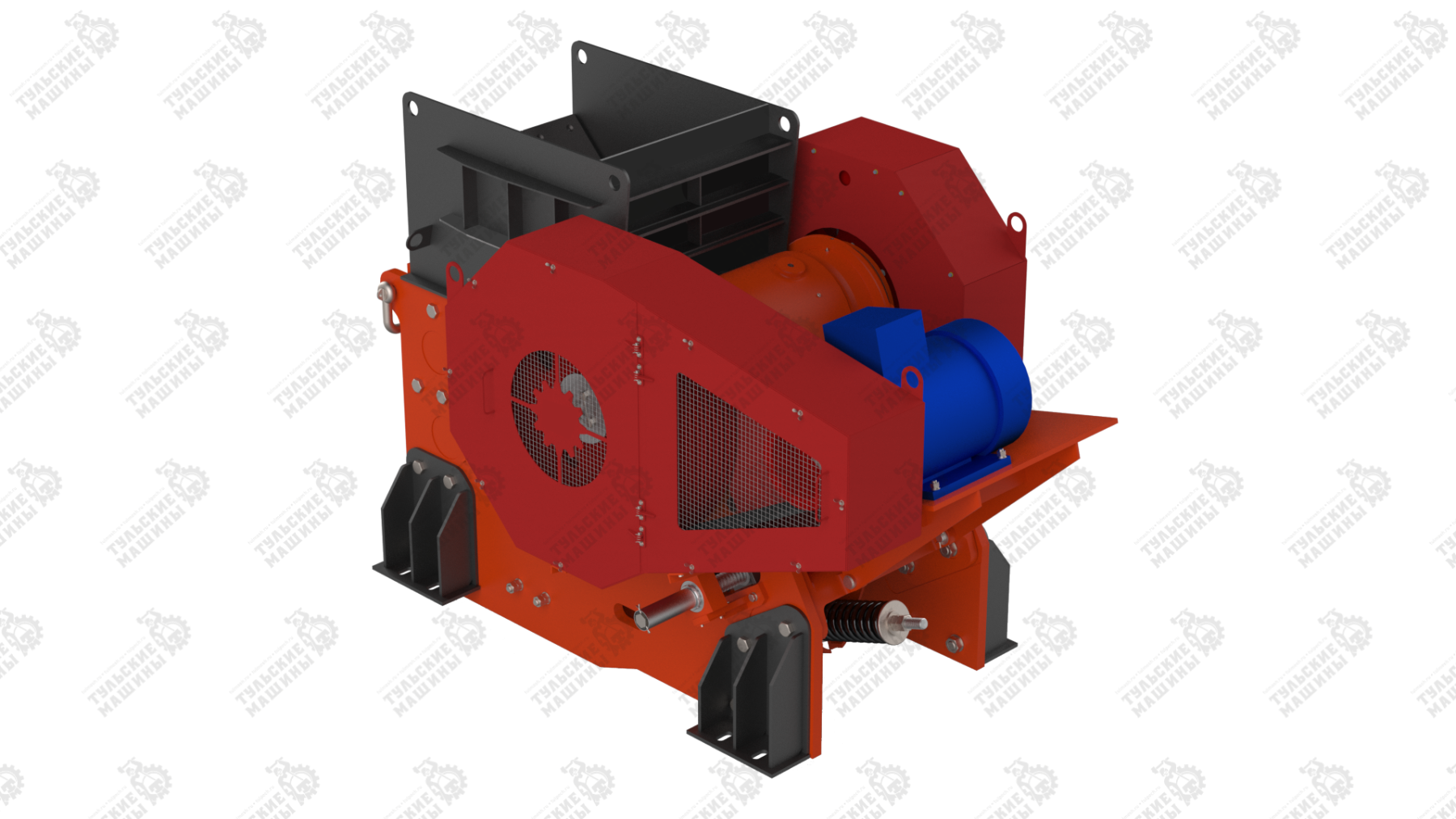

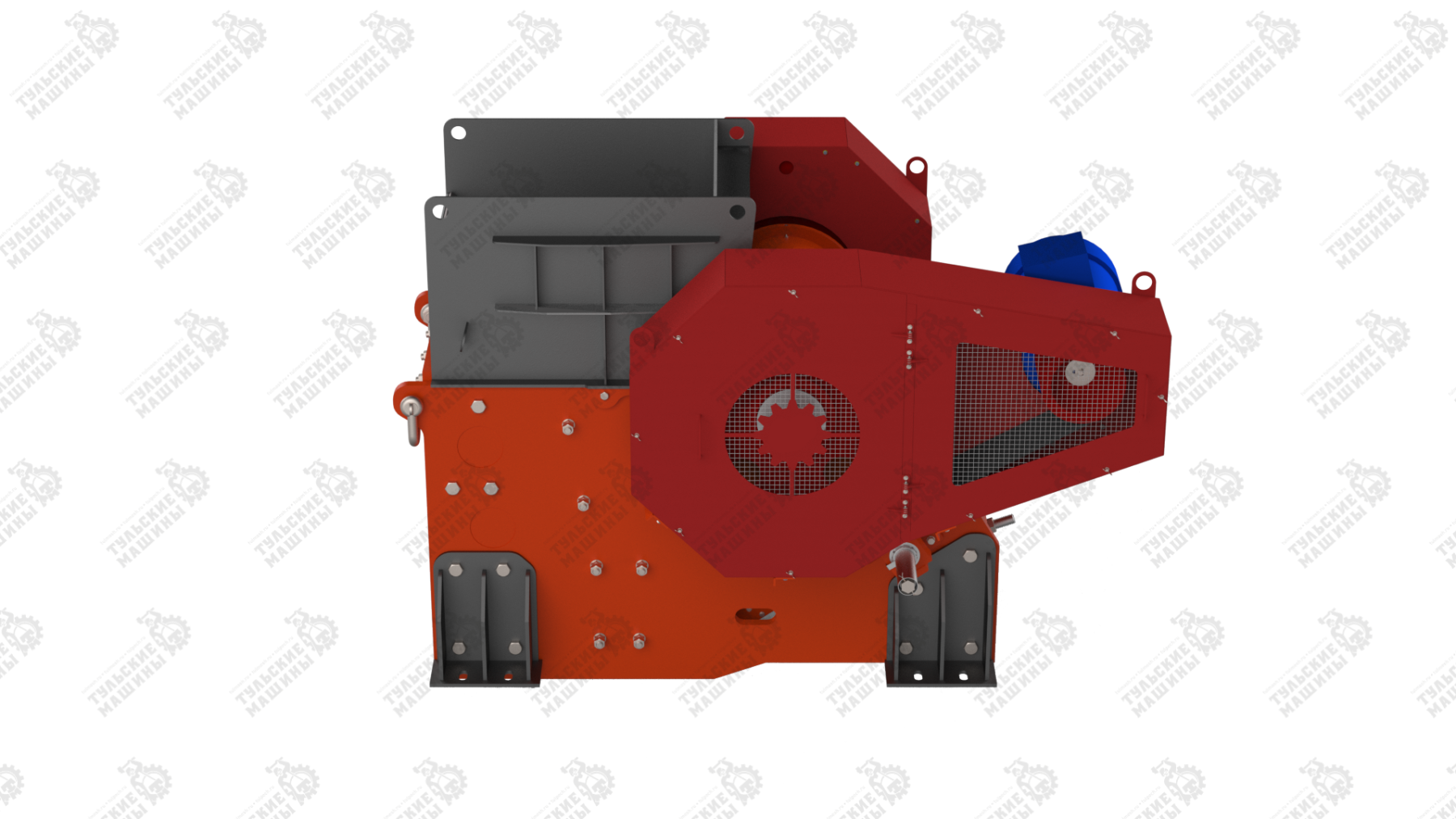

Щековая дробилка М-100

от 13 680 043р.

Щековая дробилка М-100 применяется для дробления горных пород и минерального сырья с пределом прочности при сжатии до 280МПа.

Дробилка сделана в лучших традициях европейских производителей дробильного оборудования. Является полным аналогом известных китайских щековых дробилок серии C6X.

Дробилка М-100 может оснащаться  гидравлической системой регулировки разгрузочной щели и имеет высокую пропускную способность. Все части дробилки выполнены из высокопрочных и долговечных материалов.

Оставить заявку

Область применения

Области применения щековой дробилки М-100 весьма разнообразны. Щековые дробилки применяются на различных прочных и хрупких материалах в промышленности по переработке первичной горной породы, производстве строительного камня и щебня, в металлургии на шлаках, и как первичная стадия измельчения строительных отходов при сносе зданий.

Технические характеристики

Принцип работы щековой дробилки М-100

Дробилка щековая M-100 состоит из станины 1, эксцентрикового вала 7 в сборе с подвижной щекой 8, механизма регулирования выходной щели 10 с распорной плитой 12, тяга 11, и пружина 9.
Внутри станины установлена неподвижная дробящая плита 2 и боковые футеровки 4 и 14.
Крепление неподвижной дробящей плиты осуществляется с помощью клиньев 6, подвижной плиты  3.
На эксцентриковом валу 7 подвешена щека 8, на которой закреплена подвижная дробящая плита 5.
В нижней части щека опирается на распорную плиту 12, служащую предохранительным звеном при перегрузках дробилки.
Распорная плита помещена между щекой и задней балкой станины. Под головки плиты устанавливаются сменные сухари 13.
В задней балке станины расположен механизм регулирования выходной щели, состоящий из клиньев регулировочных 17, балки промежуточной 15 и балки опорной 16.
Дробилка имеет шкив 18 и маховик 19.
Привод дробилки осуществляется от электродвигателя 20 при помощи клиноременной передачи
Дробление материала  осуществляется благодаря движению подвижной щеки 8 на встречу неподвижной дробящей плите сообщаемому ей эксцентриковым валом 7.
Размер куска раздробленного материала зависит от размера выходной щели в нижней части камеры дробления.
Узел «Щека в сборе» состоит из щеки 8, подвижной дробящей плиты 5 закрепленной на щеке при помощи клиньев 3 и болтов 21, эксцентрикового вала 7, установленного в горловине щеки на подшипниках 22. На эксцентриковом валу монтируются коренные подшипники 25 установленные в стаканах 23. На концах эксцентрикового вала устанавливаются шкив 18 и маховик 19. Для смазки подшипников используются масленки 24.

Преимущества щековой дробилки М-100

Щековая дробилка М-100 обладает такими преимуществами как:
-Высокая эффективность дробления:

*За счет клинораспорного регулирующего устройства дробилки;

*Из-за прочной конструкции и увеличенного окна загрузки для повышения пропускной способности;

-Сборная модульная конструкция рамы:

*За счет болтового соединения частей рамы, что в свою очередь предотвращает появления напряжений в местах соединения конструкции, и позволяет достигнуть высоких показателей надежности в самых суровых условиях эксплуатации.

Габаритный чертеж
