Дробилка валковая зубчатая ДВЗ-2L
Исходный материал загружается в бункер дробилки и под собственным весом перемещается в зону вращения зубчатых валков. Куски материала затягиваются вращающимися навстречу друг другу валками и измельчаются за счет удара и истирания. Измельченный материал просыпается в разгрузочное устройство.
Одним из положительных качеств дробилки является её надежность и простота эксплуатации. Для более качественного использования рекомендуется установить дробилку над ленточным транспортёром с шириной ленты 800-1000 мм. Загрузку материала в дробильную камеру желательно производить с помощью ленточных питателей различных модификаций: в зависимости от места установки и общей компоновки оборудования на помольном участке.
Видеообзор валковой дробилки ДВЗ-2L
Технические характеристики валковой дробилки ДВЗ 2L*** | ||
| Параметры | Значения* | |
| Расчетная производительность, м3/ч (при коэффициенте разрыхленности материала 0,2 и насыпной плотности материала 1500кг/м3) | до 190 при min зазоре до 250 при max зазоре * *** | |
| Входящая фракция dн, мм | от 300 до 500* | |
| Частота вращения валков, об/мин | 150/300 | |
| Выходящая фракция dк, мм | от 0-50 до 0-200* ** **** | |
| Электродвигатель: | 2 шт. | |
| Мощность электродвигателей, кВт | 18,5;37 | |
| Напряжение, В | 380 | |
| Масса дробилки, кг | 4260 | |
* — параметры могут изменяться в зависимости от физических свойств материала.
Расчет производится согласно “Надёжность валковых дробилок и их модернизация: Научная монография”. Ю.А. Пожидаев, В.Я. Потапов, А.И. Афанасьев, В.И. Кадошников. – М., 2016. – 133 с. – Деп. в «Издательский Дом РАЕН» 30.11.16, №1004.
** — зависит от требований Заказчика. Размер получаемой фракции зависит от зазора между валками.
*** – все значения являются расчётными или взятыми на основе тех материалов, с которыми использовалась дробилка.
**** – размер фракции может меняться в сторону увеличения крупности путем разведения валков.
Узнать актуальную цену на валковую дробилку ДВЗ 2L можно по телефону:+7(4872) 33-78-17 или отправив запрос на электронную почту info@tulmash.ru.
| Название дробилки | {{result.name}} |
| Диаметр валков, мм. | {{result.d}} |
| Длина валков, мм. | {{result.l}} |
| Число оборотов валков, об/мин | {{result.n}} |
| Коэффициент захвата | {{result.k}} |
| Зазор между валками, мм. | |
| Коэффициент разрыхленности материала* | |
| Производительность, м3/час | {{result.performance}}** |
|
За дополнительной информацией Вы можете обратиться к нашим техническим специалистам: +7(4872)33-78-17
|
|
| Материал | |
| Почта | |
| Телефон | |
|
* коэффициент разрыхленности учитывает прочностные свойства материала и исходную влажность в нем. Для более крепких и сухих пород используйте меньший коэффициент, для влажных и мягких - больший.
** расчет производится согласно "Надѐжность валковых дробилок и их модернизация: Научная монография". Ю.А. Пожидаев, В.Я. Потапов, А.И. Афанасьев, В.И. Кадошников. – М., 2016. – 133 с. – Деп. в «Издательский Дом РАЕН» 30.11.16, №1004. {{result.warning}} | |
В комплекте с валковой дробилкой вы можете приобрести необходимое электротехническое оборудование: силовые электрощиты, кабельная продукция, система автоматики.

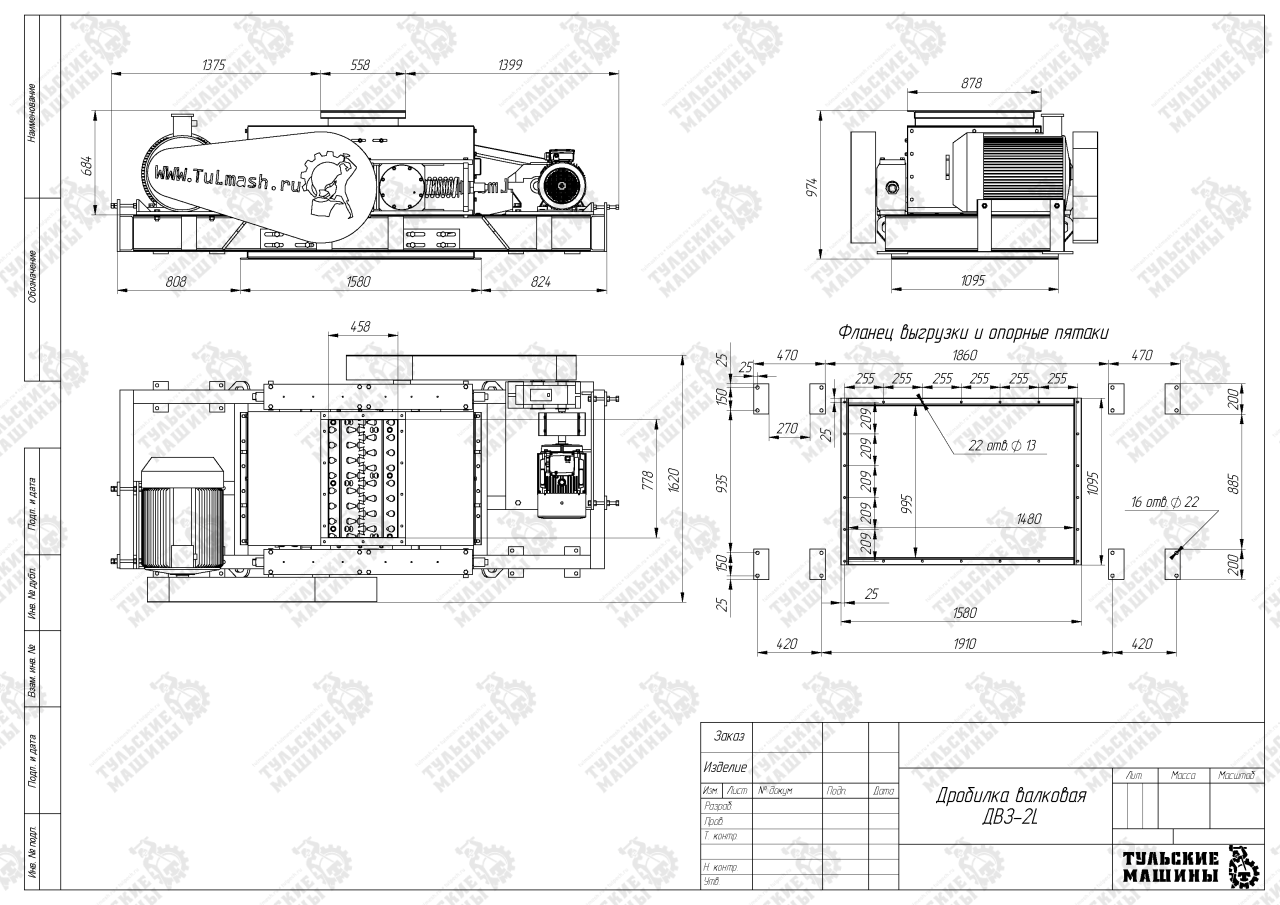

Габаритный и присоединительный чертёж валковой дробилки ДВЗ-2L.

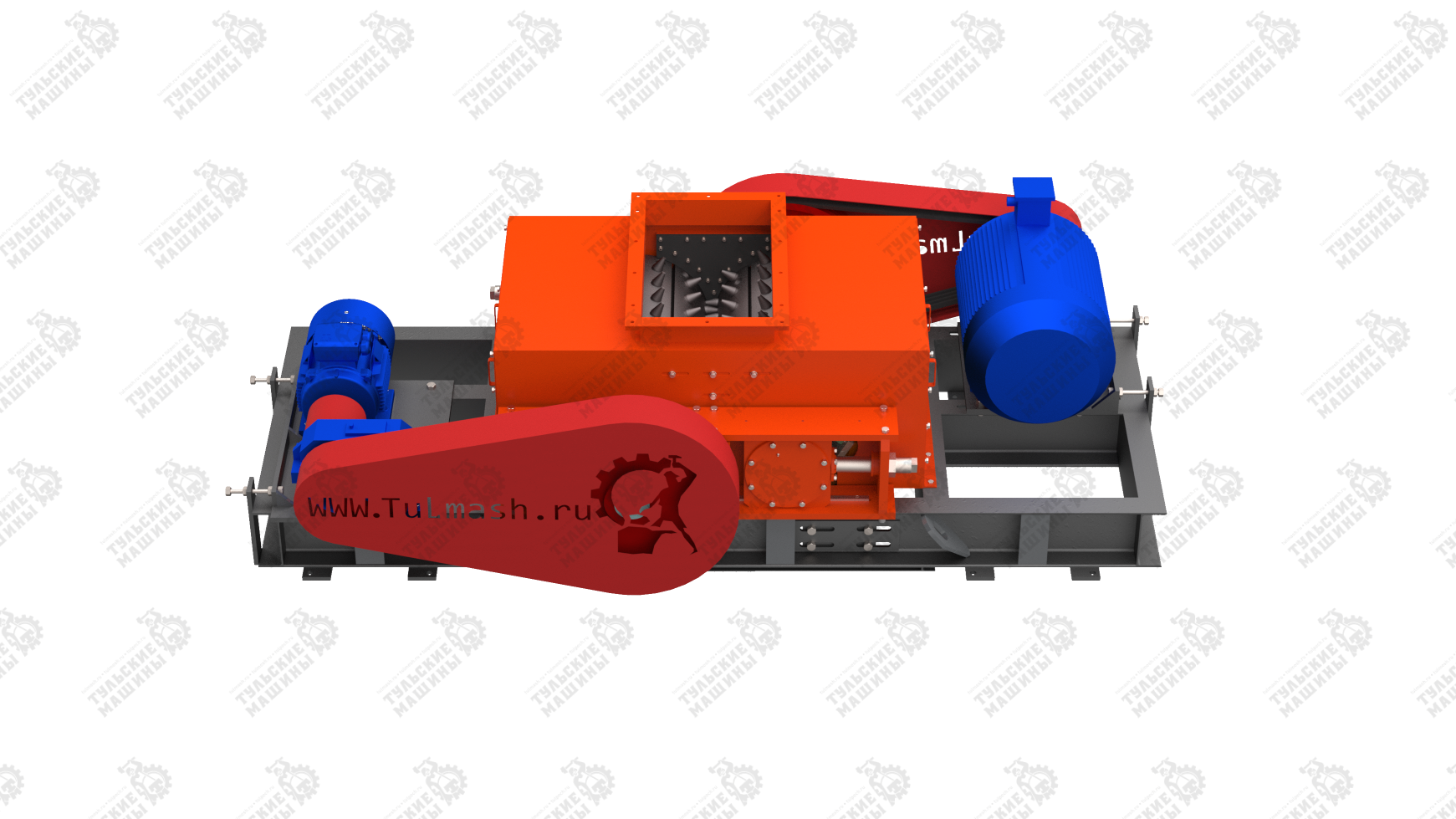

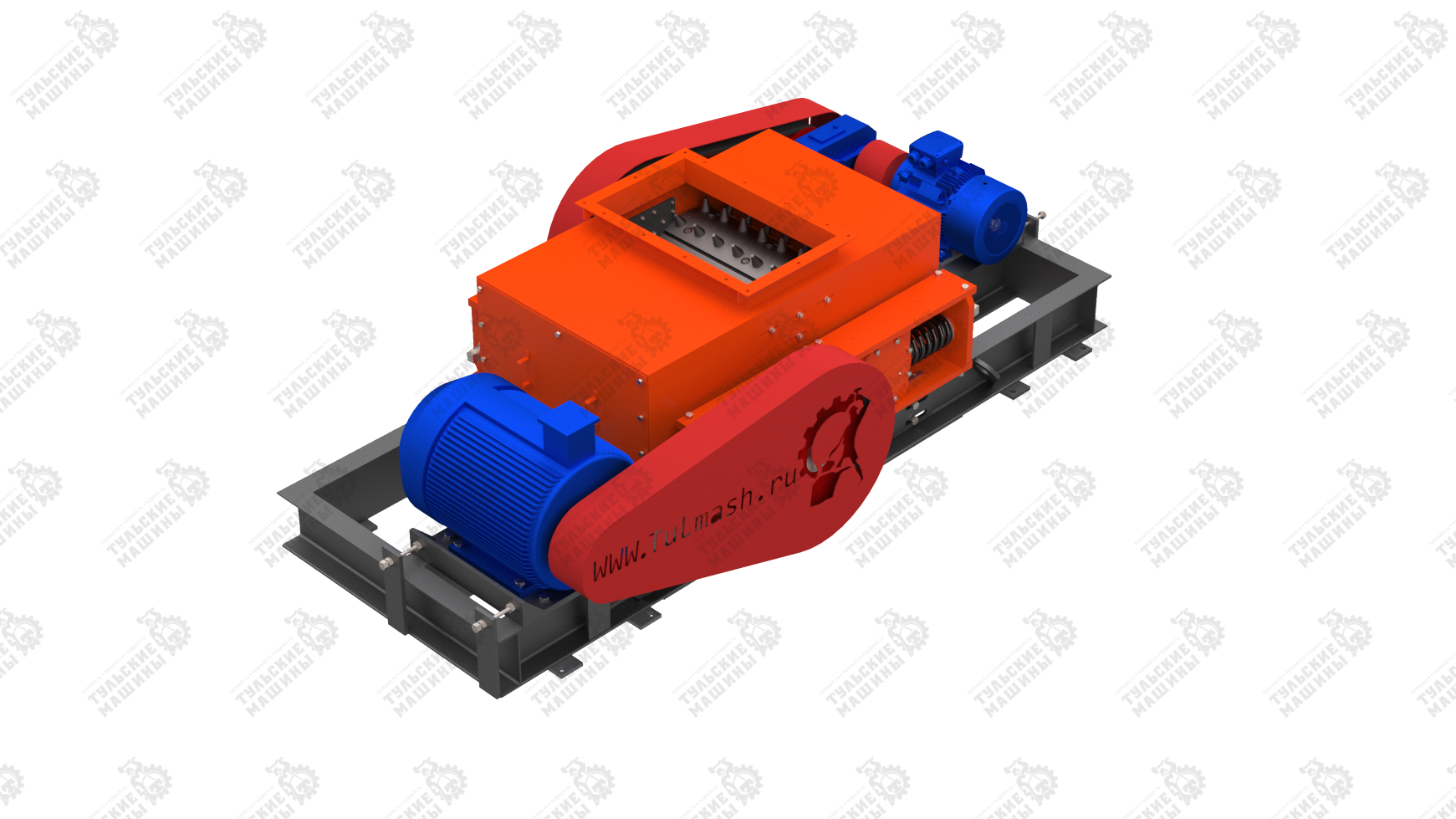

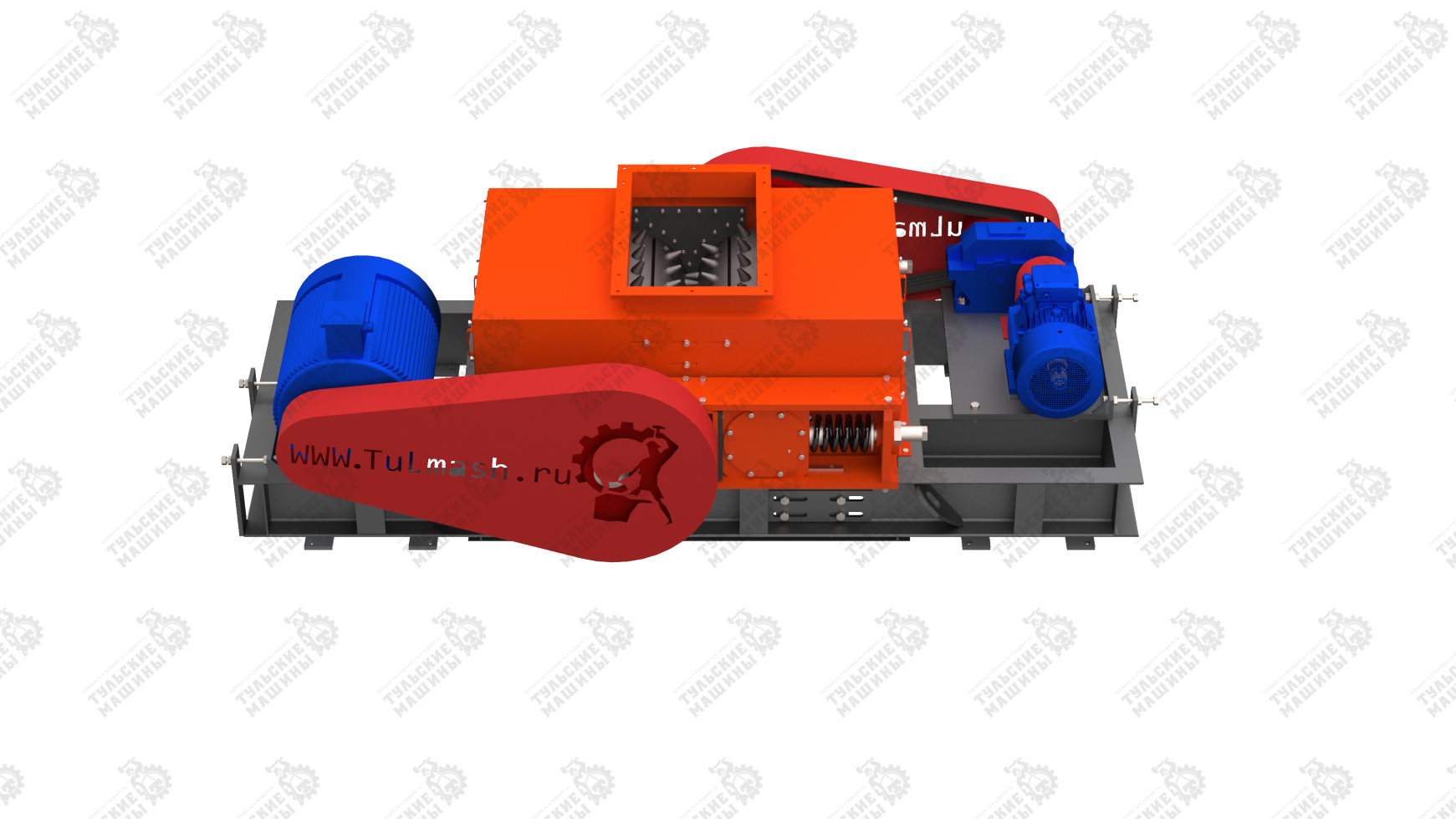

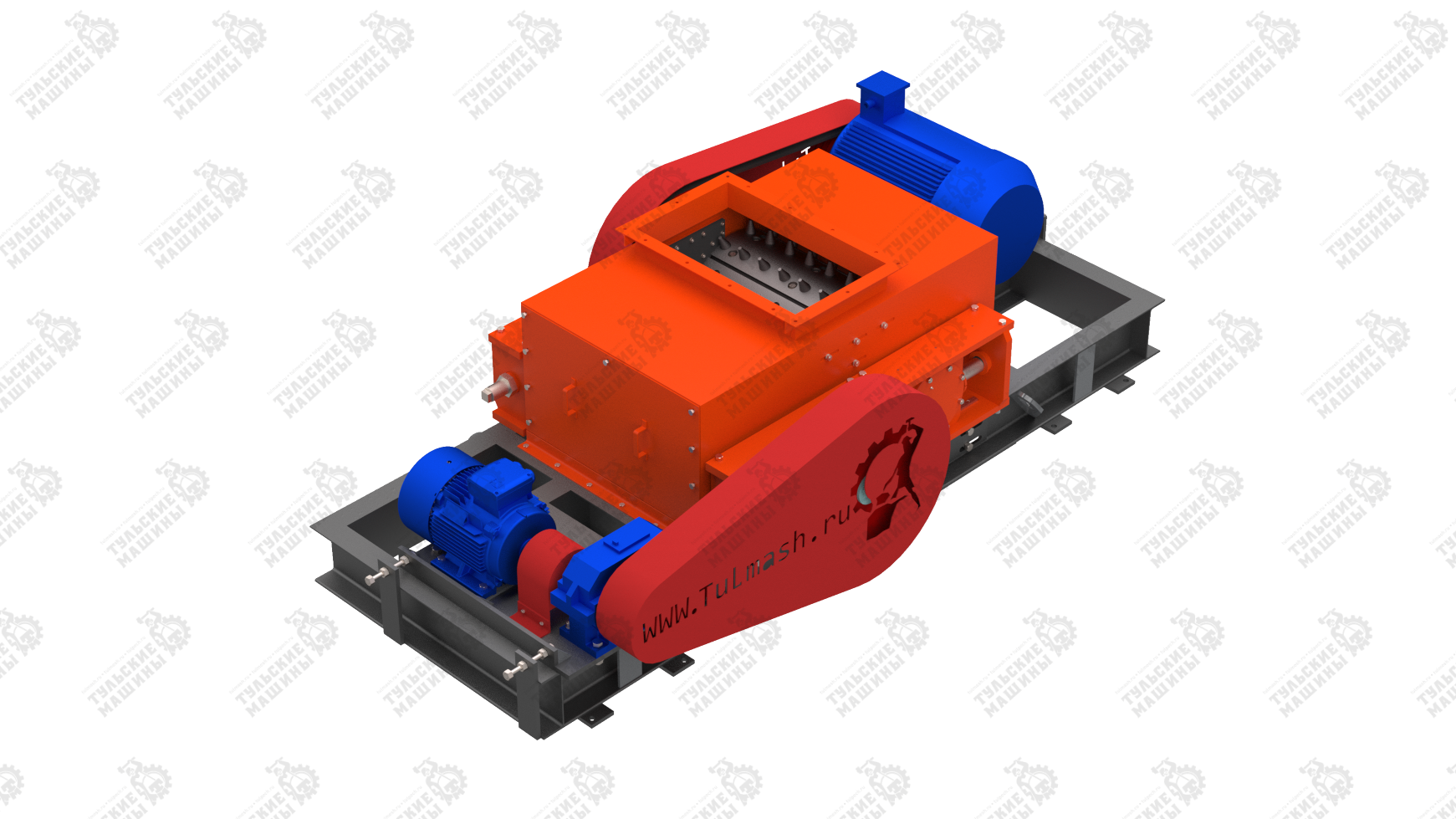

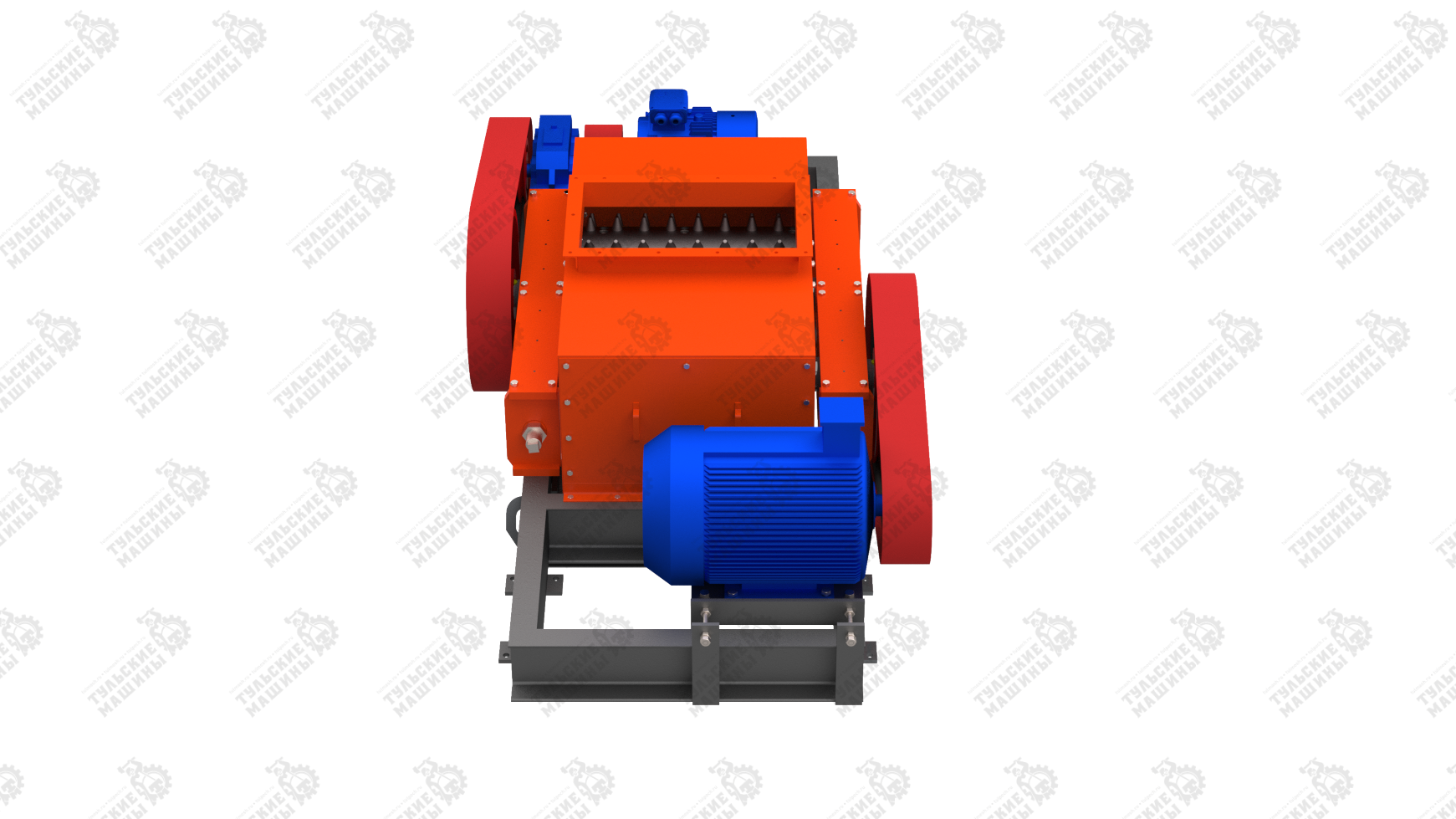

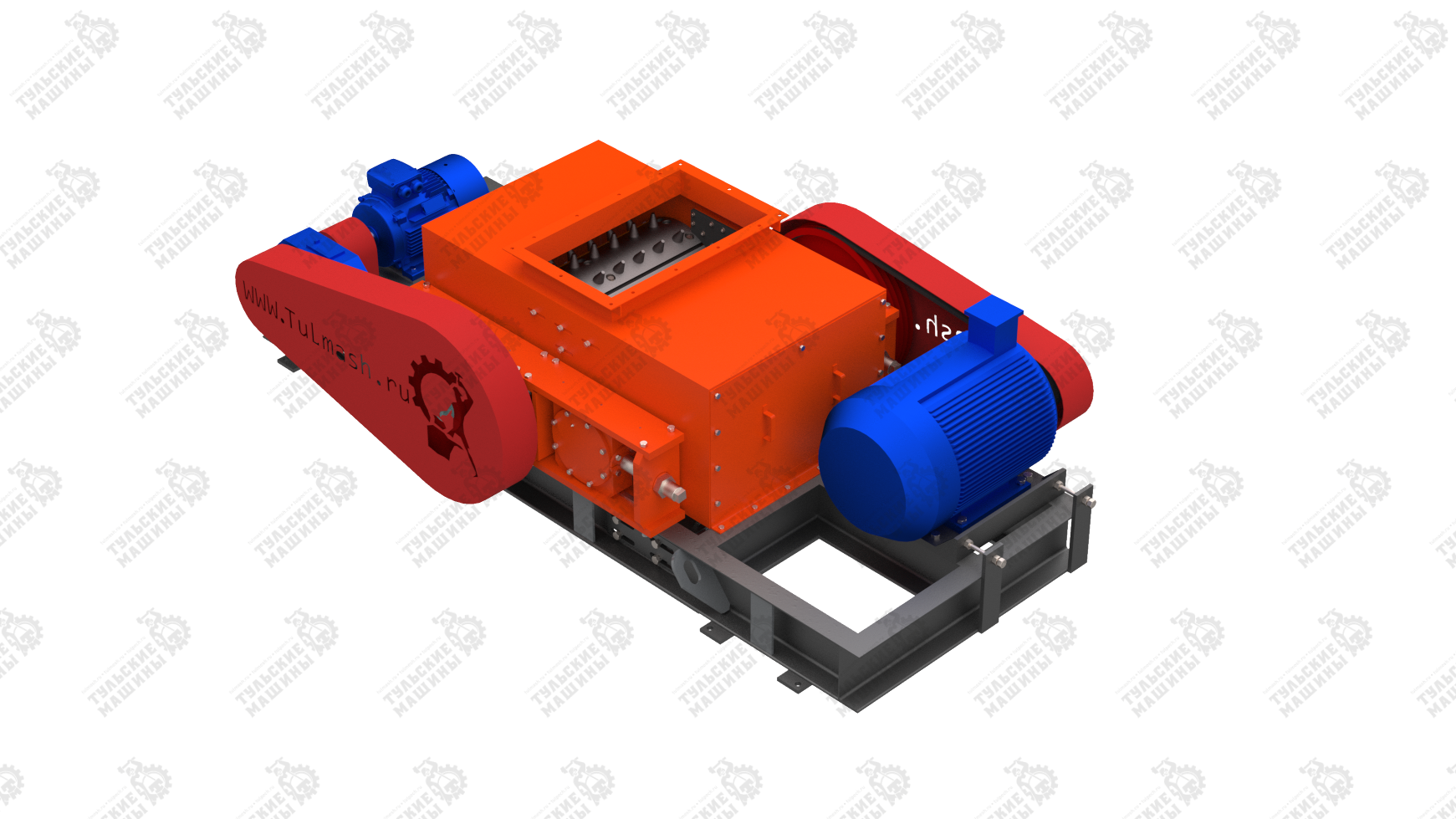

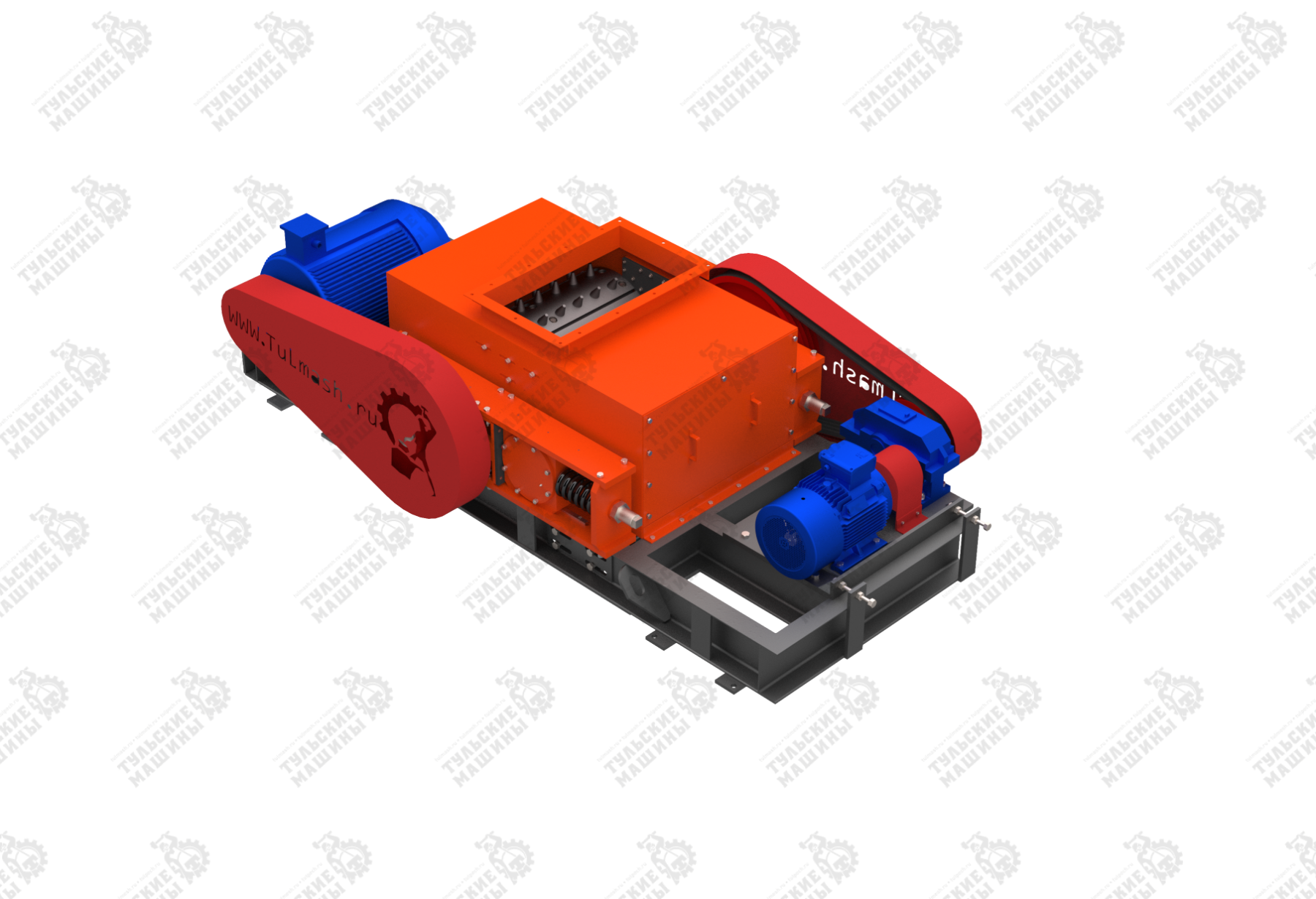

Фотографии валковой дробилки ДВЗ 2L
Устройство валковой дробилки ДВЗ-2L
Основными быстроизнашиваемыми расходными элементами дробилки являются накладки валков, отлитые из стали 70ХЛ.
Дополнительное оборудование
Для эффективной работы дробилки или увязки ее в технологические линии может потребоваться дополнительное (сопутствующее) оборудование. Данное оборудование обеспечивает равномерную подачу материала (ленточные или пластинчатые питатели), отгрузку измельченного материала на необходимое расстояние или подъем сырья на требуемую высоту, а также бункера, воронки, течки самых различных конфигураций и размеров.
