Щековая лабораторная дробилка ЩД-10

от 639 900р.

Щековые дробилки лабораторного типа, такие как ЩД-10 выпускаемые заводом дробильного оборудования «Тульские машины» нашли широкое применение:

– в горно-добывающей промышленности, при отборе проб, с целью более подробного изучения свойств и особенностей материала;

– в фармакологической промышленности, для измельчения составных частей лекарственных препаратов. При производстве дробилки для данного вида промышленности детали, контактирующие с измельчаемым материалом будут изготовлены из нержавеющей стали;

– пищевой промышленность, при изготовлении пищевых добавок, при производстве дробилки для данного вида промышленности детали, контактирующие с измельчаемым материалом будут изготовлены из нержавеющей стали;

Щековая дробилка ЩД-10 лабораторного типа предназначена для дробления сыпучих материалов, а так же материалов различной степени прочности и твердости, для производств не требующих большой производительности.

В дробилках данного типа за счет сложного характера движения щеки обеспечивается высокая степень дробления материала.

Устройство щековой лабораторной дробилки ЩД-10

Габаритный чертеж лабораторная дробилка ЩД-10

ЩД-10 габаритка

Исходный материал помещается через верхнюю воронку в камеру дробления имеющую форму клина, образуемую двумя щеками, одна из которых не подвижна, а вторая осуществляет. Благодаря клинообразной форме камеры дробления куски материала располагаются по высоте камеры в зависимости от их размера – материал более крупной фракции располагается сверху, а мелкая фракция снизу. Подвижная щека, приближаясь к неподвижной щеке сдавливает материал, так происходит процесс дробления.

Технические характеристики лабораторной щековой дробилки ЩД-10

ПараметрыЗначения***
Производительность, кг/чДо 500**
Размеры загрузочного окна, мм100х200
Входящая фракция dн, мм70
Выходящая фракция dк, мм3-25
Объем приемной емкости, л20
Габаритные размеры (L×B×H), мм735х470х915
Мощность электродвигателя, кВт2,2
Число оборотов, об/мин (Электродвигателя)1500

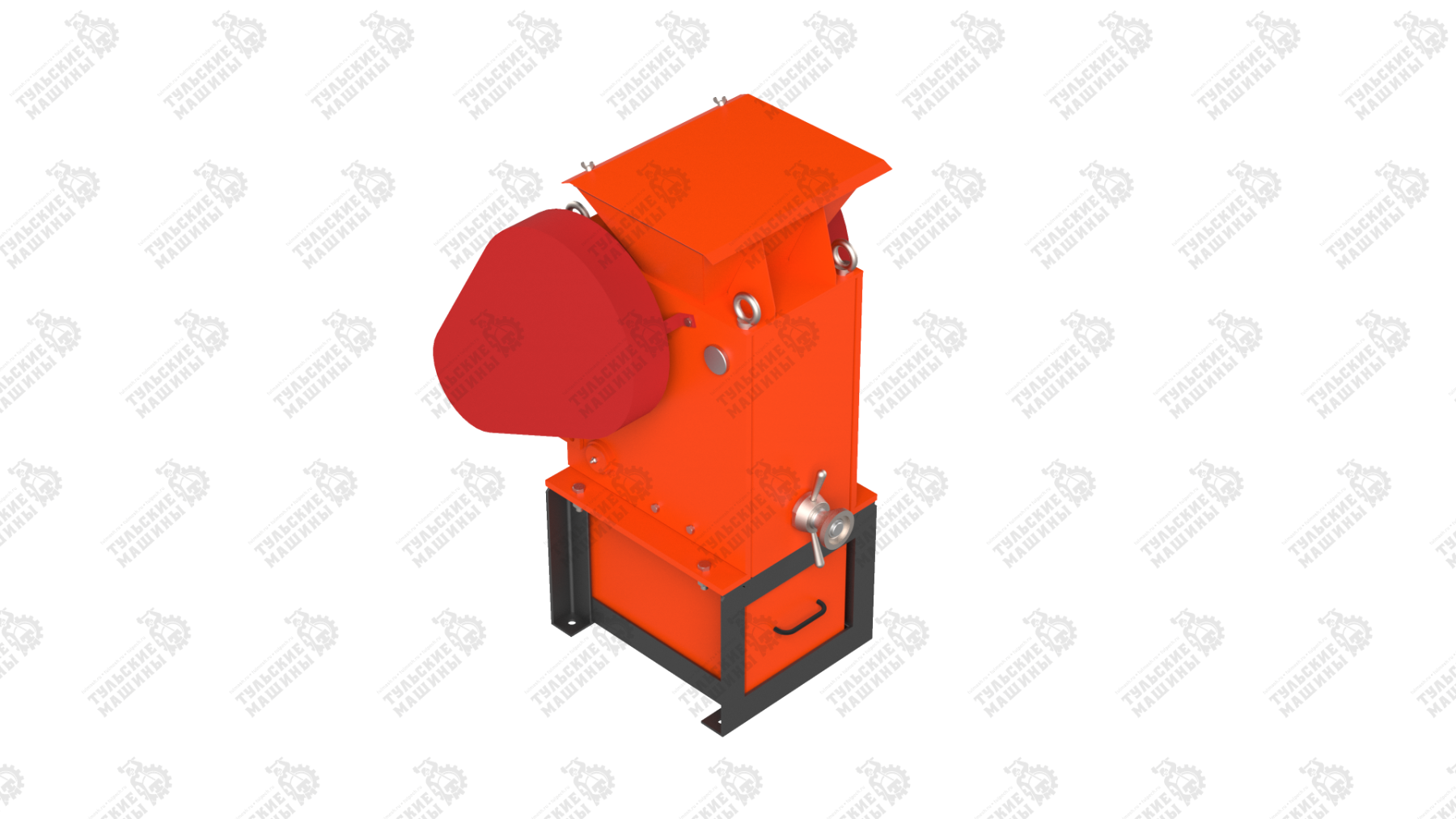

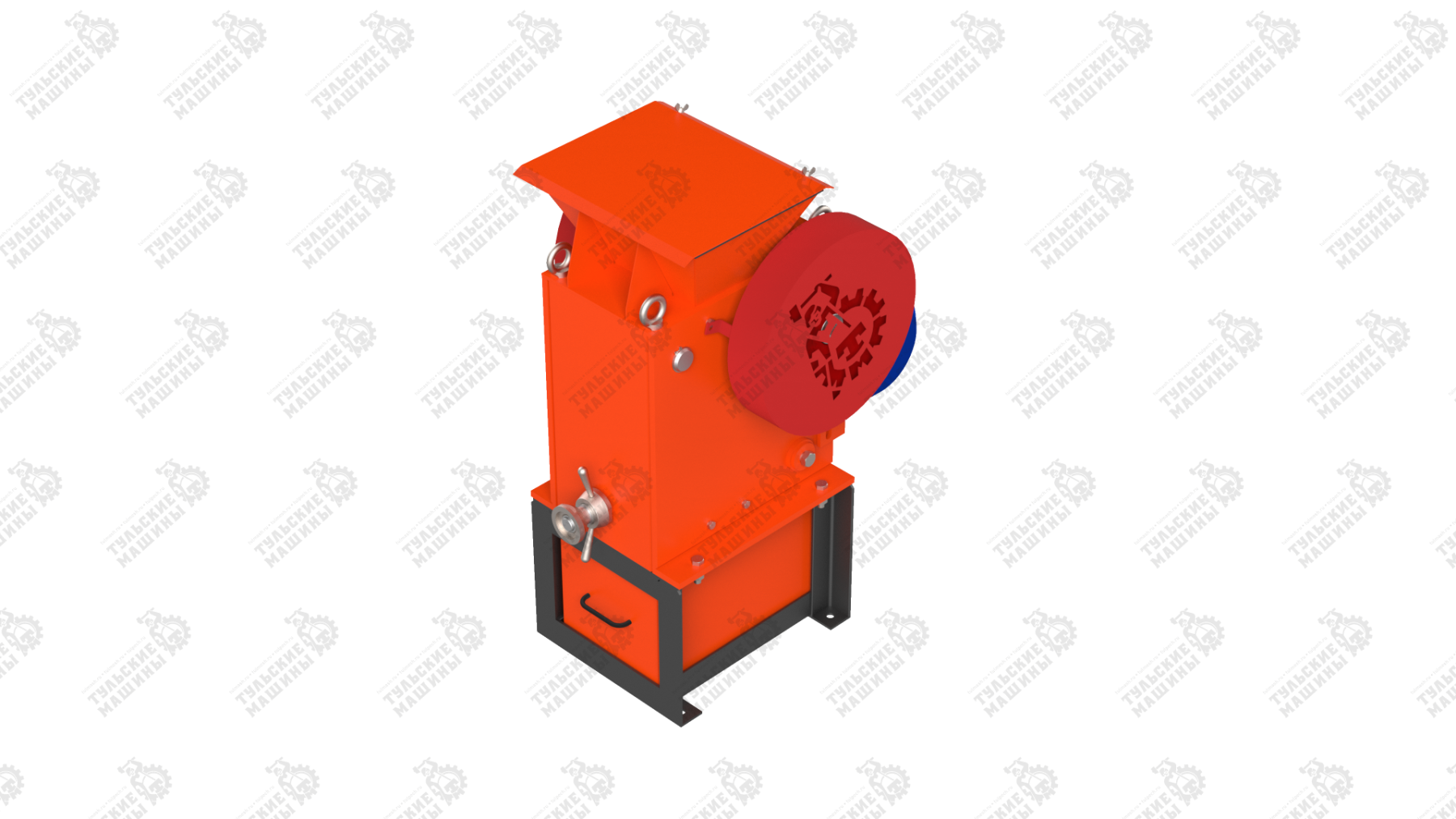

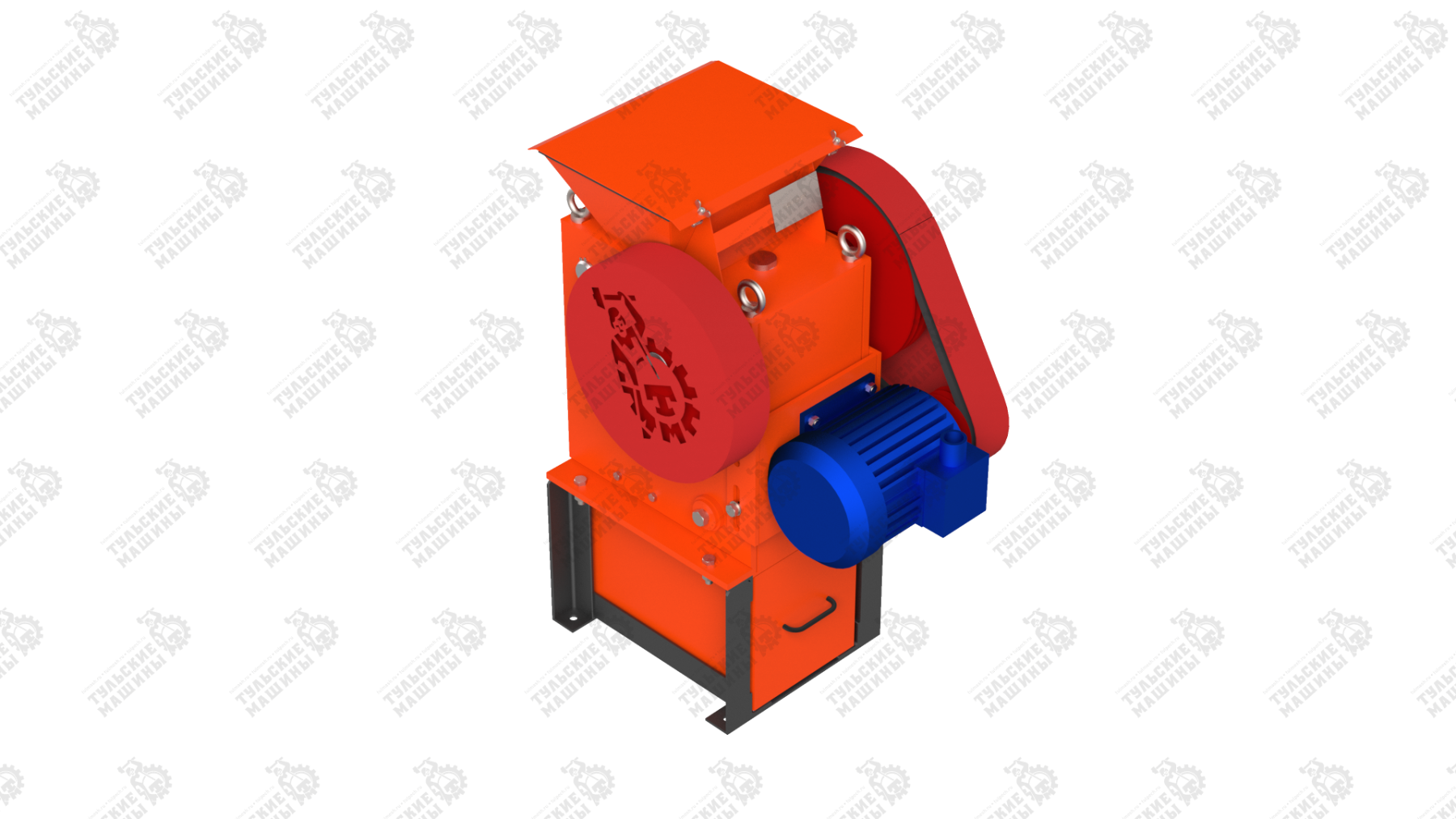

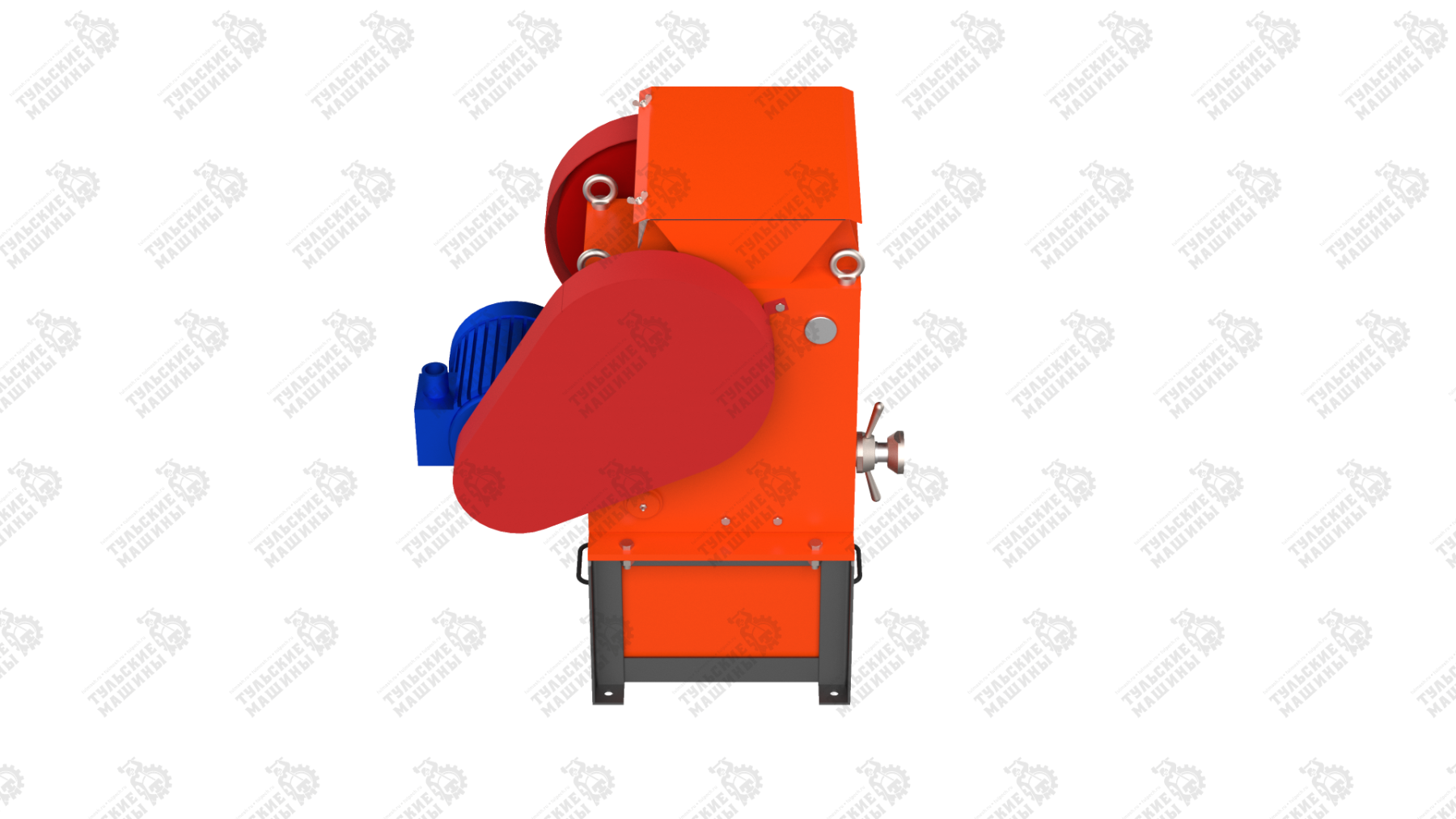

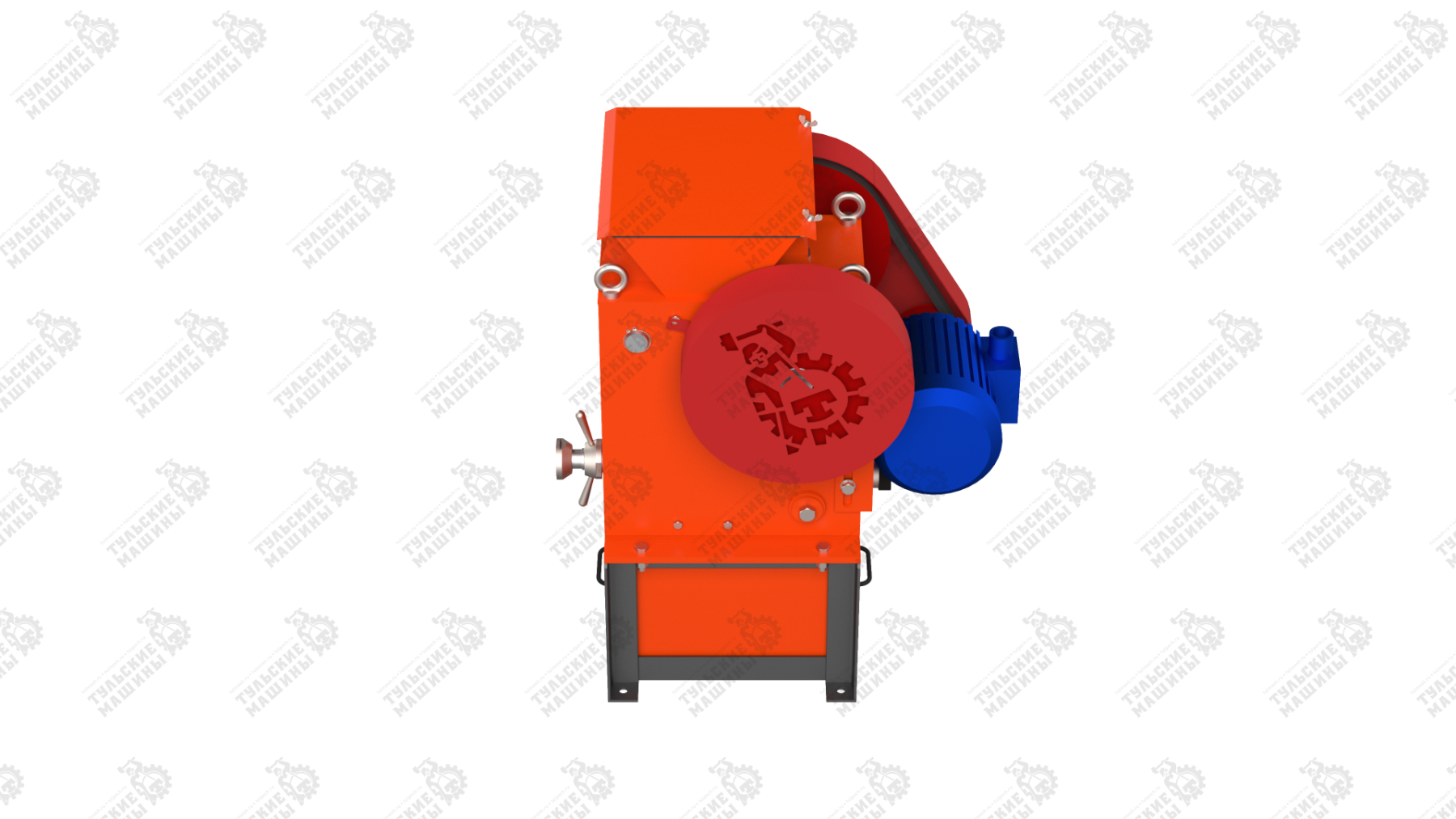

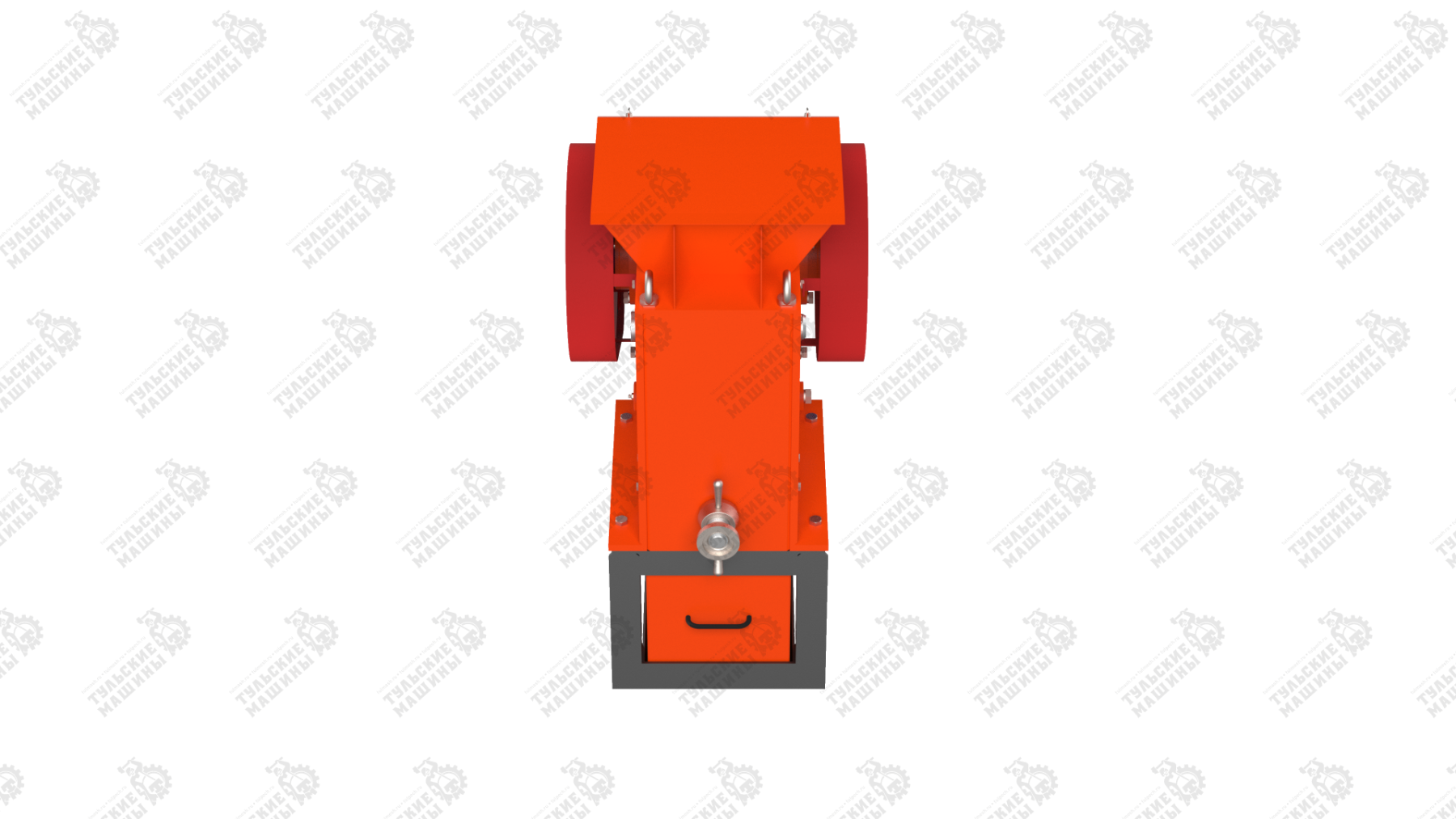

Фотографии щековой лабораторной дробилки ЩД-10
