Питатель пластинчатый ТК-16

Пластинчатый питатель ТК-16
Пластинчатый питатель ТК-16 предназначен для равномерной подачи из бункеров всех видов материалов,  от пылевидных до среднекусковых. В большинстве случаев пластинчатый питатель ТК-16 служит для загрузки горной массы в дробилки первичного дробления.  Механизм пластинчатого питателя состоит из приемного бункера и пластинчатого транспортера (Цепь с установленными на ней металлическими пластинами). Благодаря простате конструкции питатели ТК-16 обладают высокой надежностью. Производительность пластинчатого питателя может изменяться за счет регулировки скорости транспортера и изменения выходного отверстия бункера.

Технические характеристики пластинчатого питателя ТК-16

ПараметрЗначение
Ширина полотна, мм1000
Расстояние между центрами звездочек, мм6000
Длина транспортирования, м.6
Допустимый размер транспортируемого материала, мм600
Скорость движения ленты, м/с0,2
Производительность, м3/чдо 200
Мощность, кВт22
Габаритные размеры:
длина, мм7910
ширина, мм3630
высота, мм3400
Масса, кг15000

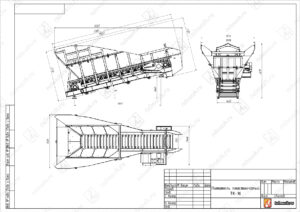

Габаритный чертеж пластинчатого питателя ТК-16

Питатель пластинчатый ТК-16_габаритный чертеж
Питатель пластинчатый ТК-16_габаритный чертеж

Фотографии пластинчатого питателя ТК-16
