Молотковая дробилка МПС 950-Б

Молотковая дробилка МПС-950Б
Молотковая дробилка МПС-950Б

Дробилка молотковая МПС-950Б предназначена для измельчения минерального и технологического сырья низкой абразивности и температурой плавления не менее 250С, с влажностью при которой не происходит замазывание колосниковых решеток.

Не рекомендуется использовать данную дробилку для измельчения радиоактивных и взрывоопасных материалов, а также материалов средней и высокой абразивности.

Дробилка может быть использована как автономно работающая машина, так и в составе установки или технологической линии производства.

Дробилка может быть установлена на опорных площадках, стойках или закладных м/к фундаментов. Дробилка может быть установлена, как в помещении, так и на открытой площадке под навесом.

Устройство и принцип работы

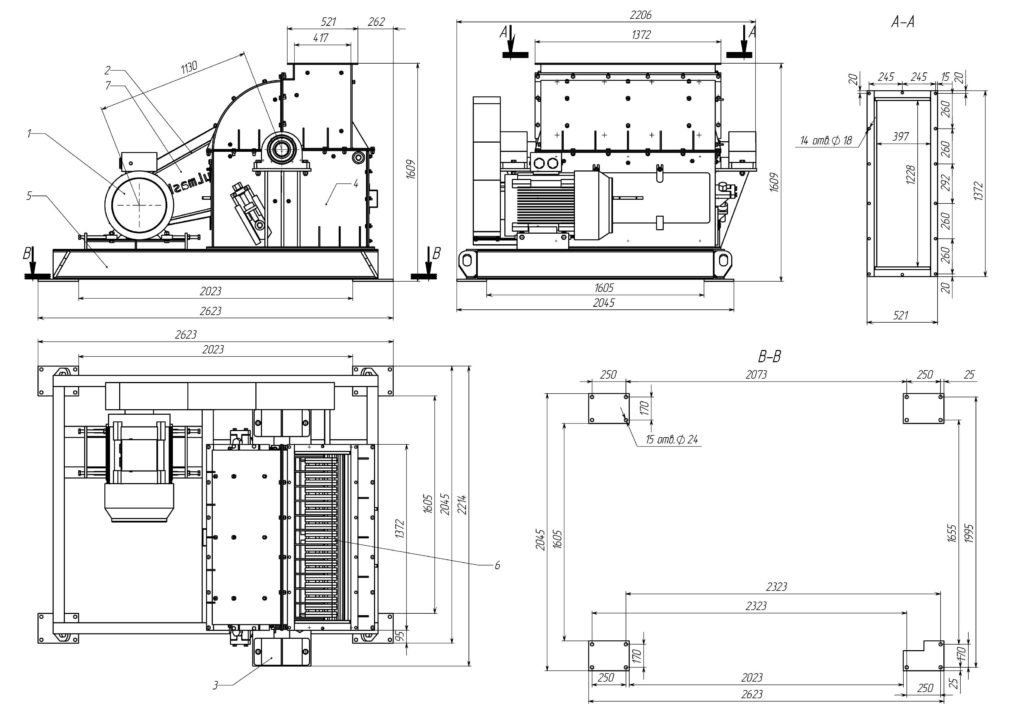

Общий вид дробилки МПС 950-Б
Общий вид дробилки. 1 – электродвигатель; 2 – ременная передача; 3 – корпус подшипников; 4 –дробилка; 5 – опорная рама; 6 – ротор с билами; 7– кожух ременной передачи.

Привод осуществляется от электродвигателя (поз. 1) посредством ременной передачи (поз. 2). Ротор, (поз. 6) смонтирован в подшипниковых опорах (поз. 3), установленных на корпусе дробилки (поз. 4). Электродвигатель и корпус установлены на общей раме (поз. 5). Наружные вращающиеся части ограждены кожухом (поз. 7).

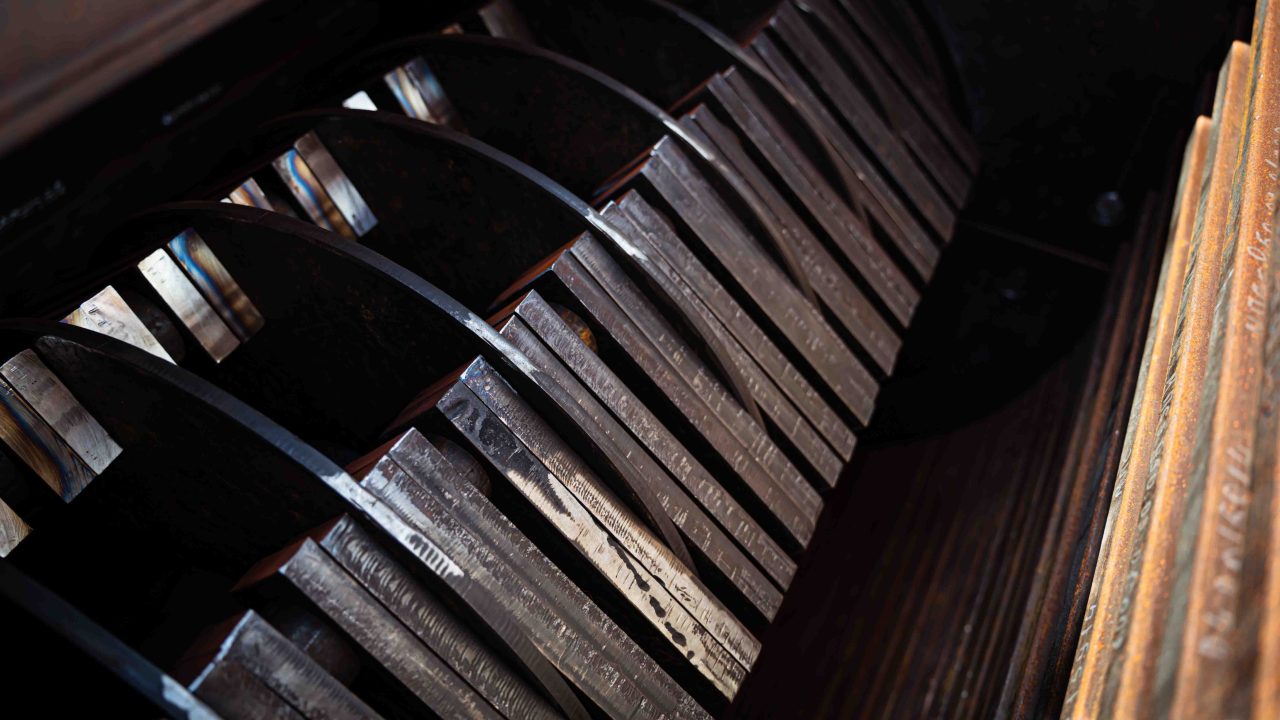

Исходный материал, непрерывно подается через загрузочную воронку. Дробление происходит за счет удара сырья о молотки, отбойники броней и колосниковых решеток. Готовый продукт просыпается сквозь отверстия в решетке и технологическое окно. Решетка имеет регулировку зазора между условным диаметром ротора и условным диаметром набора колосников, что обеспечивает установку необходимого зазора при износе молотковой группы.

Во время работы дробилки, верхняя часть патрубка загрузки должна быть закрыта пересыпным устройством во избежание выброса материала.

Технические характеристики МПС 950-Б

Производительность, т/час до 50*
Частота вращения ротора, об/мин 1100
Диаметр ротора, мм 900
Длина ротора, мм 1218
Входящая фракция dн, мм 210
Выходящая фракция dк, мм 0-5**

Электродвигатель:

— мощность, кВт

— частота вращения, об/мин

75,0

1500

Габаритные размеры дробилки, мм

— длина

— ширина

— высота

2623

2214

1609

Масса дробилки, кг 3740
