Дробилка с гладкими валками ДВГ-200/125

от 742 500р.

Дробилка с гладкими валками ДВГ 200×125 применяется для дробления хрупких сыпучих материалов различной прочности, в том числе для сухого дробления горных пород.

Валковая дробилка ДВГ 200х125 имеет небольшие габаритные размеры и способна дробить материалы с исходной фракцией входного куска до 12 мм. Размер фракции на выходе из дробилки может варьироваться с помощью механизма регулирования расстояния между валками от 0,5 мм до 8 мм.

Технические характеристики валковой дробилки ДВГ 200х125

Параметры Значения*
Расчетная производительность, т/ч: до 0,3*
Максимальный размер загружаемого материала, мм: 12**
Диаметр валков, мм: 200
Активная длина валков, мм: 125
Частота вращения валков, об/мин: 670/670
Мощность электродвигателей, кВт 2*1,1
Число оборотов, об/мин 1500
Масса дробилки, кг 255

* — параметры могут изменяться в зависимости от физических свойств материала.

Расчет производится согласно «Надѐжность валковых дробилок и их модернизация: Научная монография». Ю.А. Пожидаев, В.Я. Потапов, А.И. Афанасьев, В.И. Кадошников. – М., 2016. – 133 с. – Деп. в «Издательский Дом РАЕН» 30.11.16, №1004.
** — зависит от требований Заказчика. Размер получаемой фракции зависит от зазора между валками.
***- все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.
**** — фракция может меняться в сторону увеличения крупности путем разведения валков.
Узнать условия получения индивидуальной скидки и узнать цены можно по телефону .

Область применения валковой дробилки ДВГ 200x125

Из-за своих небольших габаритных размеров, а также невысокой производительности, валковая дробилка ДВГ 2×125 применяется на небольших производствах для переработки стекла, огнеупорных материалов, полезных ископаемых, шлаков и разнообразных формовочных смесей.

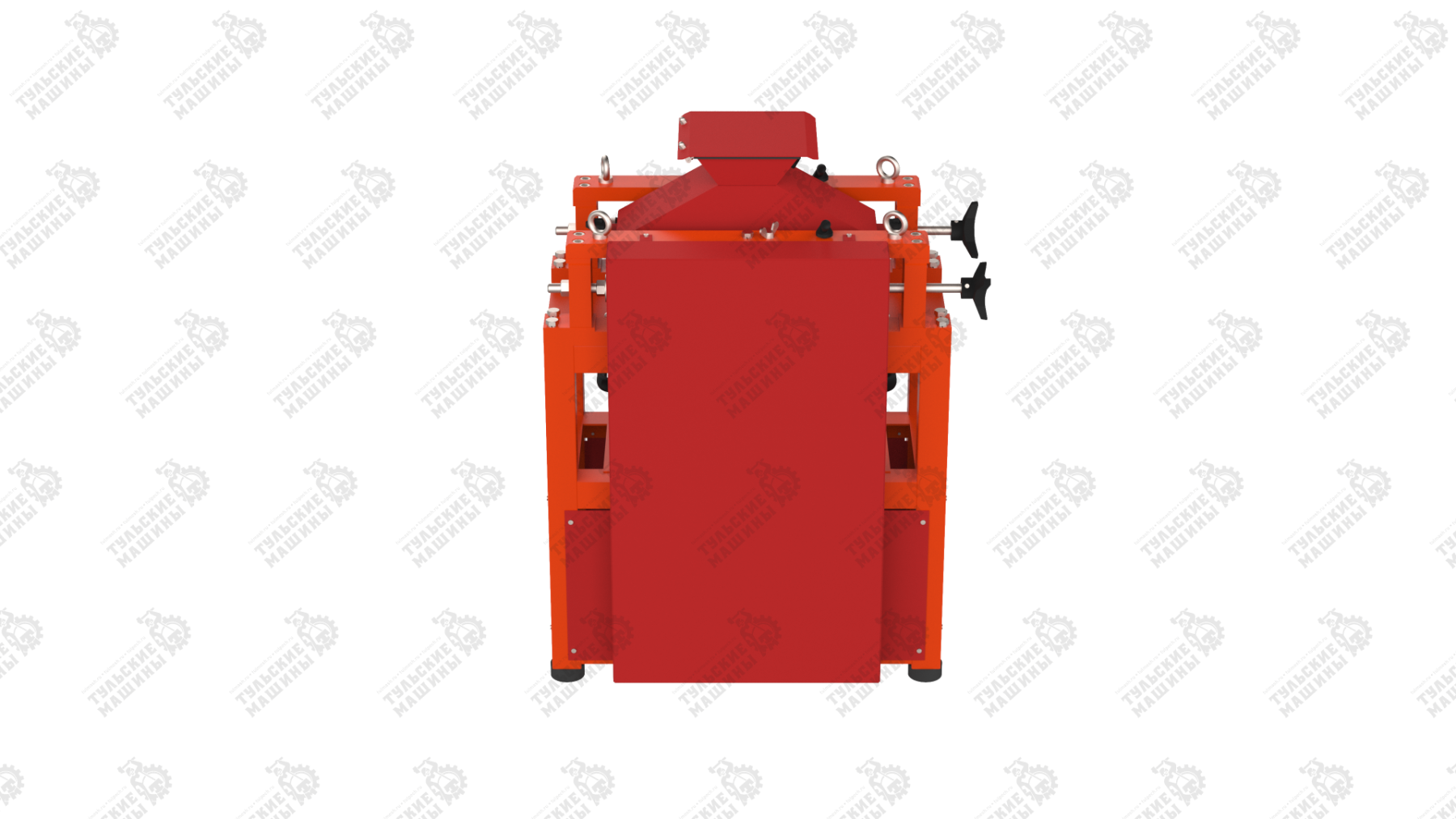

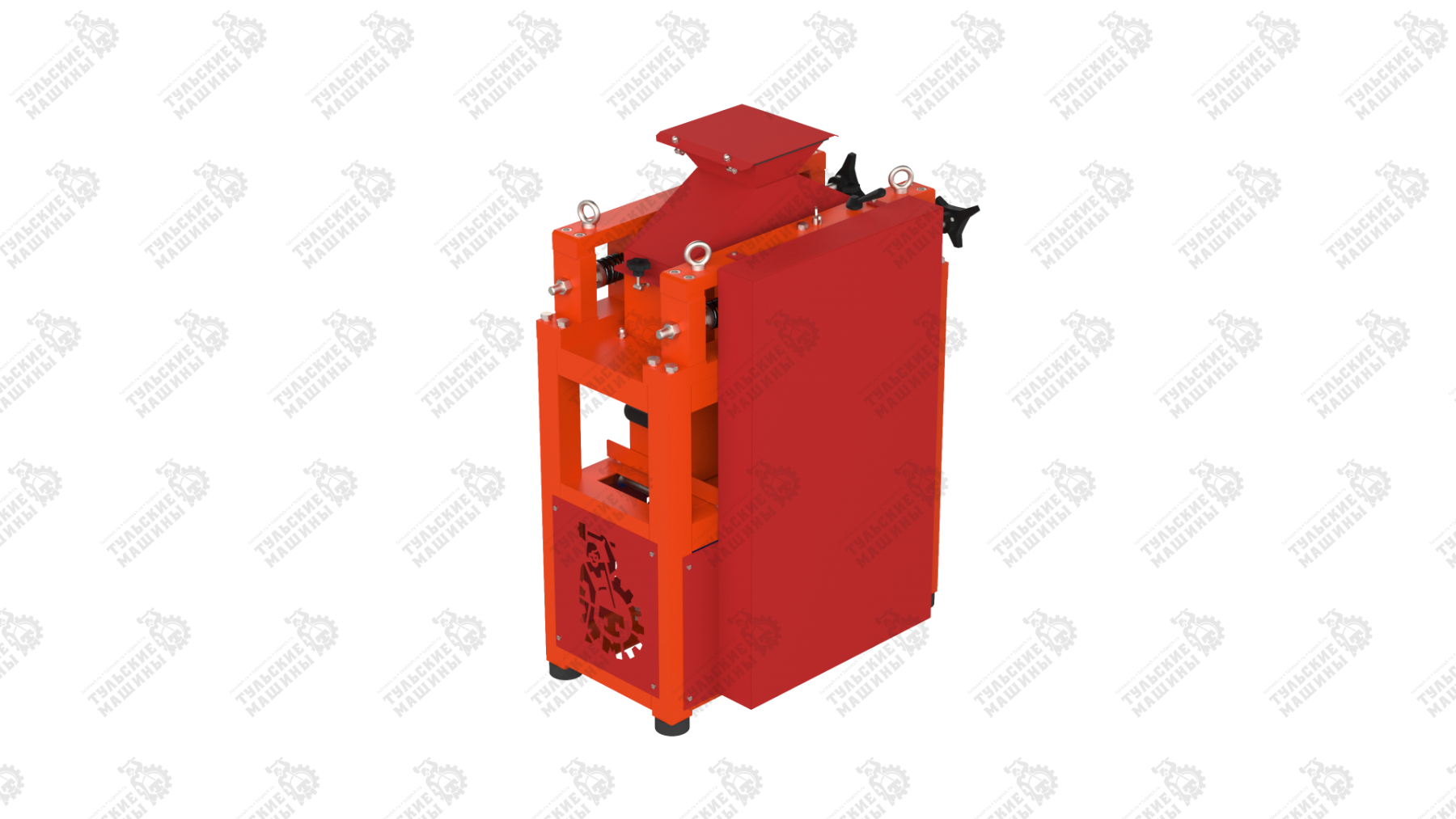

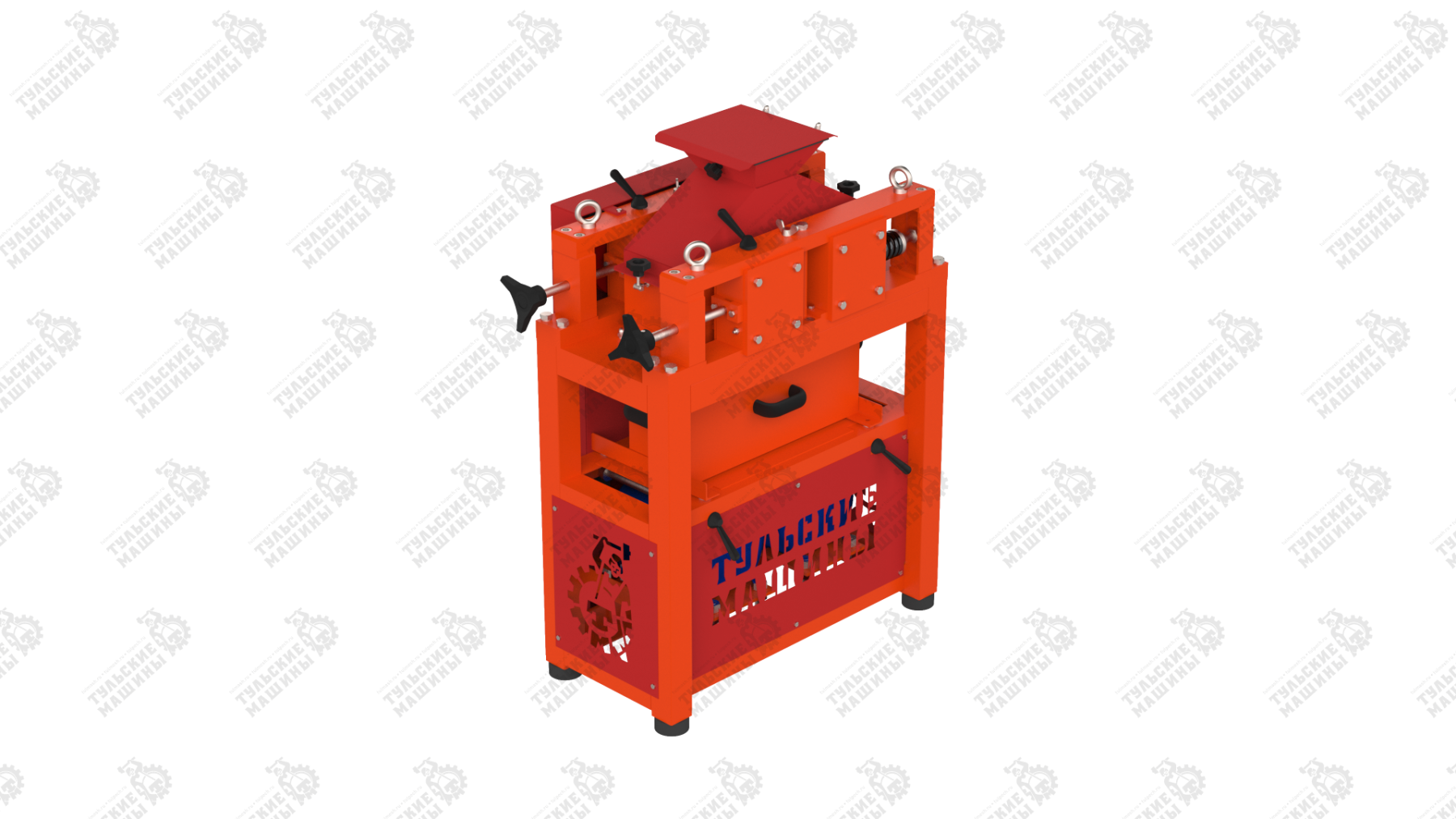

Фотографии валковой дробилки

Основным рабочим органом дробилки, являются два валка, которые вращающиеся навстречу друг-другу с различной скоростью. Крутящий момент на рабочие валки передается от двух электродвигателей, (мощность каждого привода составляет 1,1 кВт) посредством клиноременной передачи.

Для измельчения различных материалов и получение разной крупности куска на выходе, валки дробилки оснащены механизмом регулировки.

Все эти основные элементы, монтируются на сварную раму, на которую также устанавливается загрузочная и выгрузная воронка, а также приемный бункер.

Габаритный чертёж валковой дробилки ДВГ 200х125

Дробилка с гладкими валками ДВГ 200х125

Информация для конструкторских и проектных компаний

Для простоты использования нашей продукции в ваших проектах мы предоставляем 3D-модель дробилки ДВГ 200×125 основанную на габаритных и присоединительных размерах. Данный сервис на нашем сайте поможет проектировщику сэкономить время. По вашему запросу мы вышлем вам 3D-модель в форматах Компас 3Д 2013 и SolidWorks 2013.

Дополнительное оборудование для ДВГ 2/500

Нестандартное оборудование:

  • Приёмная воронка (разных конфигураций);
  • Накопительный бункер;
  • Опорные стойки и т.д.

Изготавливается по эскизам заказчика, а также в стандартном исполнении. Различные конструкции загрузочных бункеров позволяют эффективно использовать измельчитель в связке с ленточными питателями, элеваторами и конвейерами.

Электротехническое оборудование:

  • Силовые электрощиты;
  • кабельная продукция;
  • системы автоматики.
