Шредер


Одновальный шредер — измельчающий агрегат, дробление в котором происходит за счет вращения валка с жестко зафиксированными ножами когте видной формы. Данный шредер отличается невысокой производительностью и самодозирующим принципом работы.

Одновальный шредер ШР-220

1-2

Одновальный шредер ШР-220 предназначен для измельчение бумаги, дерева, картона, упаковок, пластика и т.п.

Измельчение осуществляется вращающимся ротором с зубьями. Загружаемое сырье подцепляется и зажимается между зубом и режущем ножом. Размер получаемой фракции определяется растоянием между режущим ножом и ротором

ШБР1500.00.00.000 СБ Шредер для габаритного чертежа_0001

Принцип действия »

Шредер_0002

Технические характеристики шредера »



Технические характеристики шредера ШР-220**

1-2 Параметры Значения*
Расчетная производительность,кг/ч До 200**
Выходящая фракция dк, мм –0 ¸ 30**
Диаметр ротор, мм  220
Число оборотов ротора, об/мин 73
Мощность электродвигателя, кВт. 7,5
Число оборотов двигателя, об/мин 1500
напряжение, В 380
Масса, кг 410

* — Параметры могут изменяться в зависимости от физических свойств материала.
** — Зависит от требований Заказчика. Размер получаемой фракции зависит от размеров ножей и ширины паза ротора.
***- все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.



Принцип работы одновального шредера.

Материал попадая в приемный бункер одновального шредера поджимается гидравлическим поршнем к дробящему валку, дробящий валок, измельчает материал путем разрыва и разрезания. В нижней части валка находится жесткая ответная плита с ножами. Данная плита не позволяет материалу обмотаться вокруг валка. Очень важная особенность одновалкового шредера- это щит управления и автоматики. Автоматика выполняет функцию реверсивного вращения валка при повышенной нагрузке. Данная нагрузка возникает при сильном уплотнении материала, реверсивный оборот позволяет снять напряжение в материале. Кроме того важная функция автоматического щита- это управление поджимающим поршнем. Поджимающий поршень должен отходить назад во время превышенной нагрузки на ротор.



Область применения промышленного одновального шредера.

Одновальный шредер применяется для переработки вторсырья. Наиболее распространенными материалами для измельчения на шредере являются волокнистые, а также не габаритные и не сыпучие материалы, такие как: бумага, древесина, полимеры, платы и микросхемы, алюминиевые банки и другие отходы, текстиль и т.д.

Особенности одновального шредера.

Одновальный шредер необычен тем что измельчает не сыпучий материал. При измельчении не используется центробежные силы и ударное действие, как в большинстве других дробилок. Но при этом применяется силовое воздействие на материал с помощью которого происходит разрыв или разрезание материала. Особенностью одновального шредера являются очень укрепленные передаточные механизмы и цельнометаллический ротор. Без данных условий одновальный шредер будет выходить из строя в постоянном режиме. Компания «Тульские машины» гарантирует высочайшее качество поставляемых изделий по оптимальной цене одновальных шредеров.

Каталог одновальных шредеров.

Одновальный шредер от 470 000 рублей.

  • ШР 220

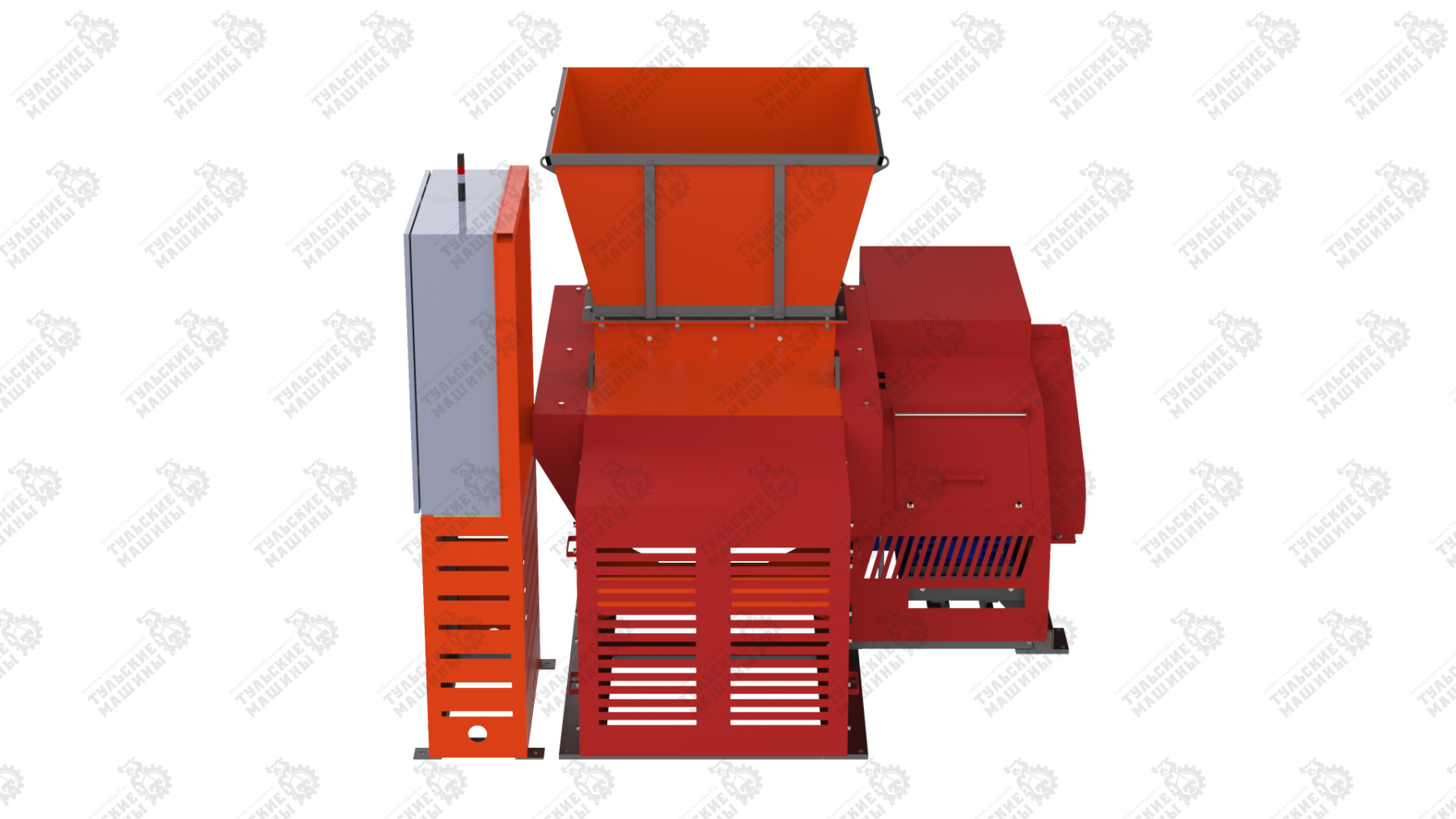

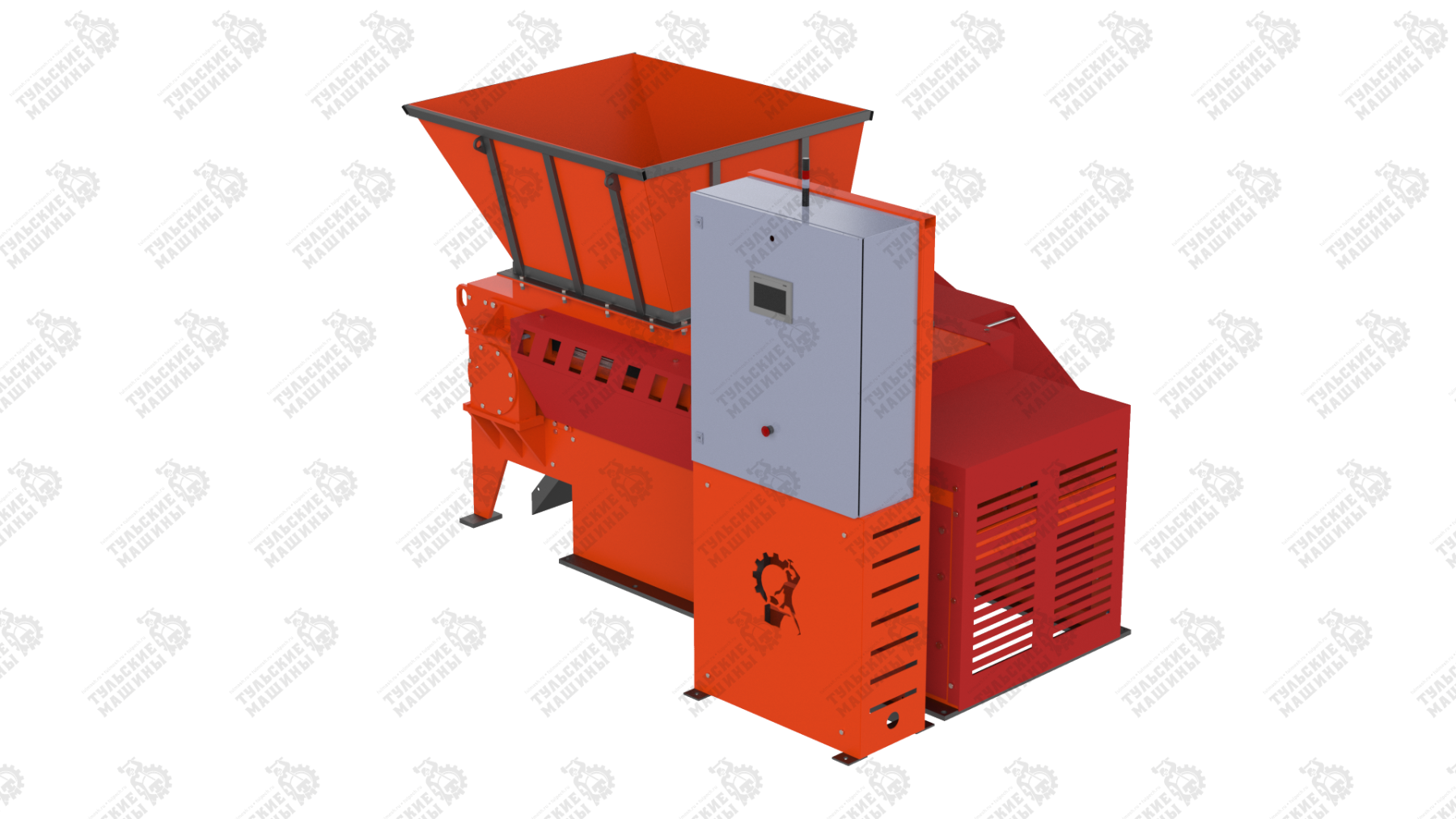

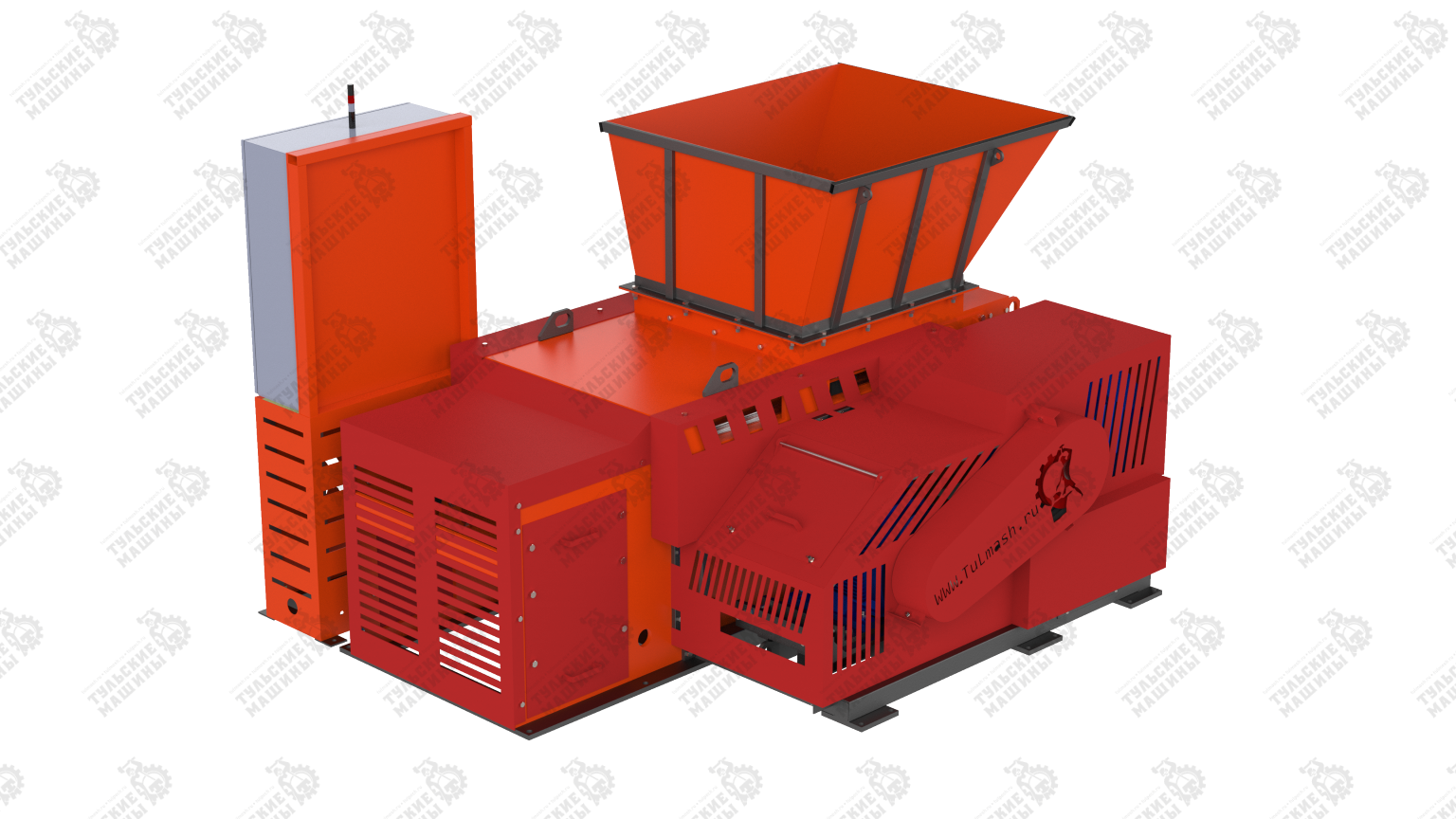

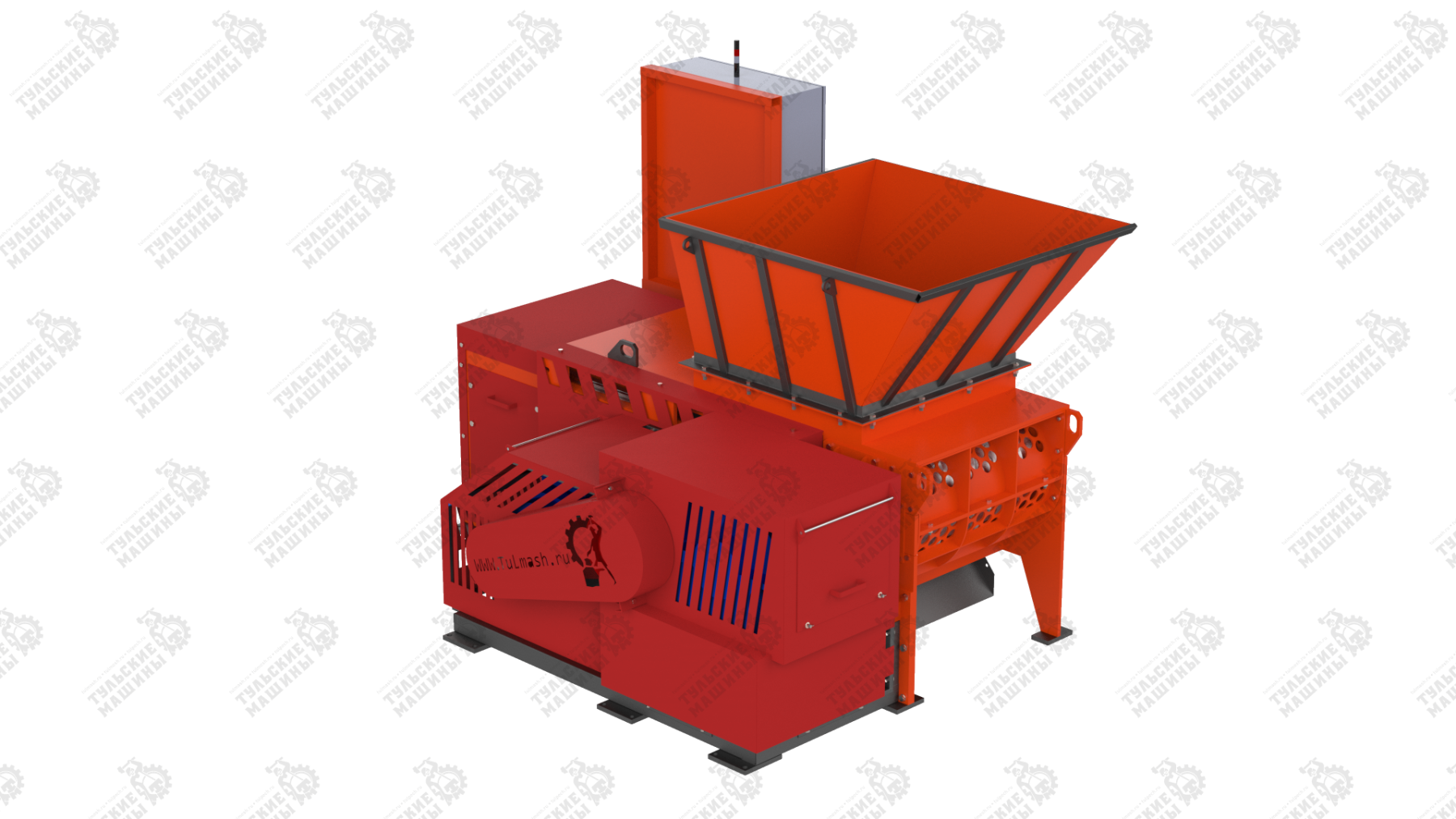

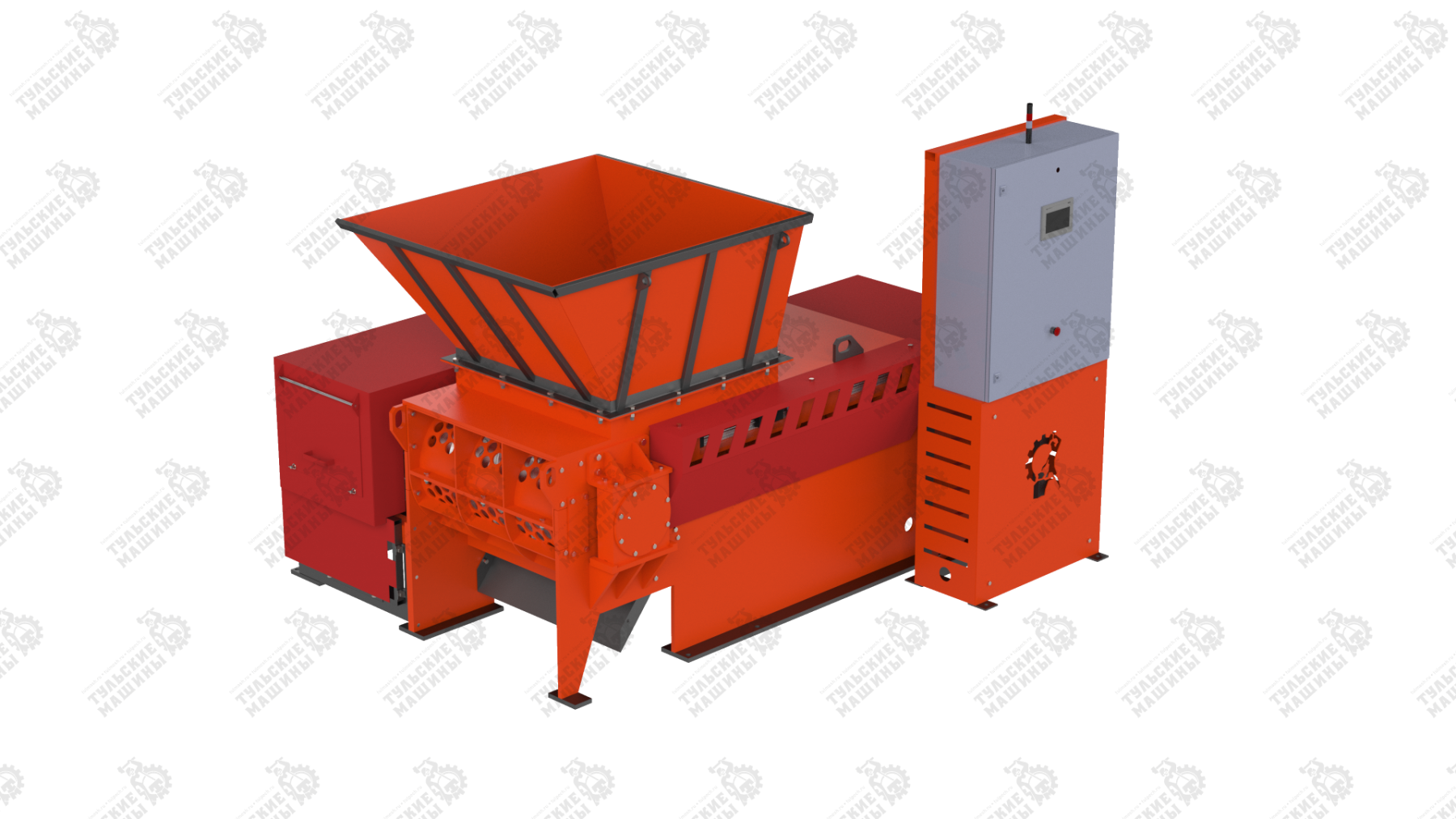

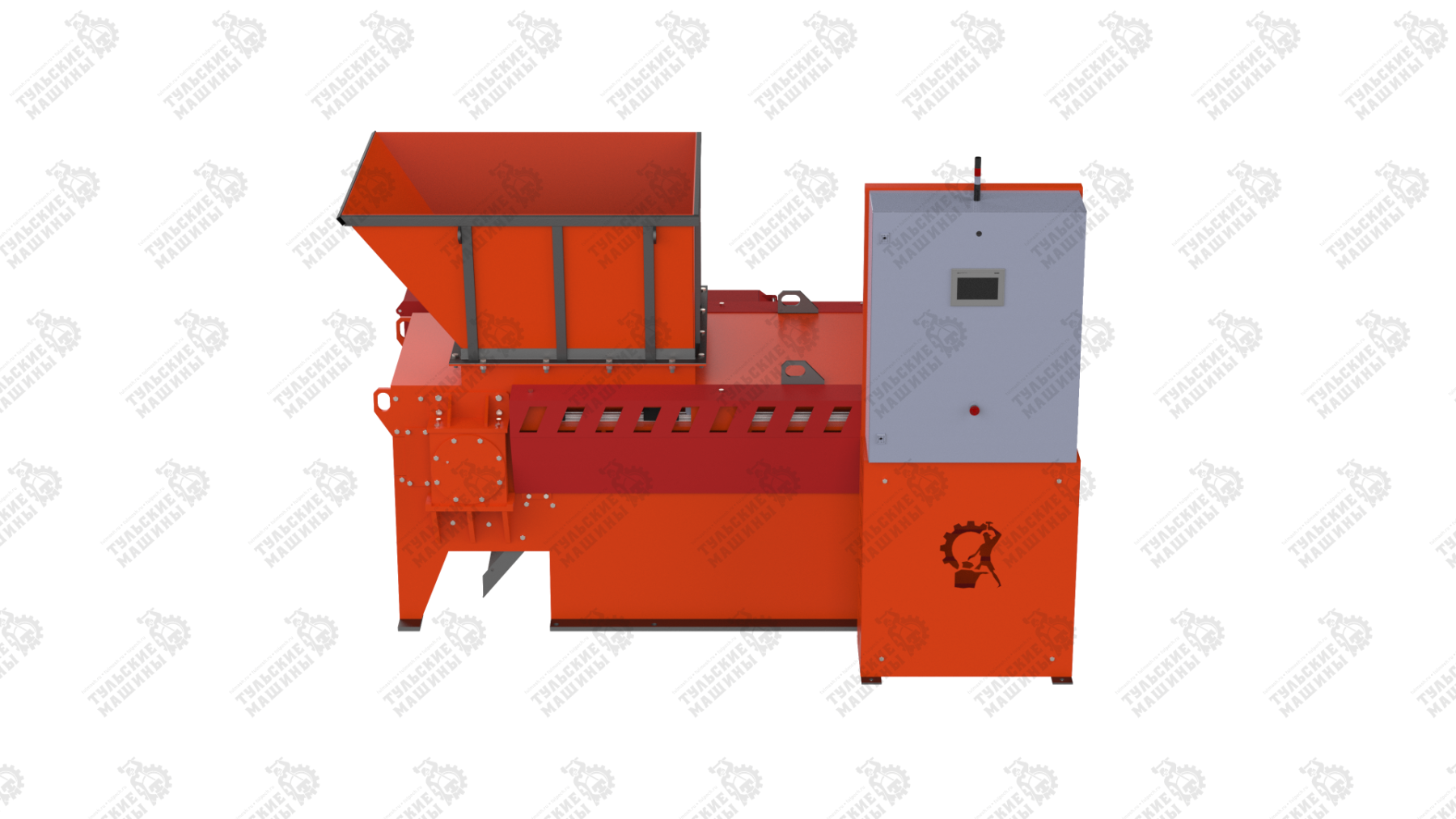

  • ШР 310 -600

Комплекс для измельчения полимеров, древесины, бумаги на базе одновального шредера.

Для работы одновального шредера не требуется специальное подающее устройство, так как шредер сам себя дозирует. За перегрузкой следит мудрая автоматика, которая не дает шредеру остановиться. Поэтому дробильный комплекс на базе шредера состоит из 2-х единиц оборудования:

  • шредер с приемным бункером
  • ленточный конвейер для отсыпки дробленого сырья.
