Электроприводы Б типа

Завод «Тульские Машины» запустил производство электроприводов типа Б, а это означает, что вы можете заказать электроприводы напрямую от производителя в любой регион России, а также в страны СНГ. Мы изготавливаем электроприводы типа Б в двух исполнениях: НБ и ВБ. Эти электроприводы используются для перекачки горючих материалов, нефти, газа и других химических веществ в теплоэнергетических сетях. Электроприводы типа Б различаются в зависимости от способа фиксации к арматуре, оптимальной скорости вращения выходных валов и так далее.

Где и как купить электроприводы типа Б?

Лучше приобретать электроприводы от производителя напрямую, а не через посредников. Это будет стоить гораздо дешевле. Одной из лучших компаний-производителей такого оборудования является «Тульские Машины». Купить электропривод типа Б можно, связавшись с сотрудниками предприятия через официальный сайт компании, по телефону или же по электронной почте.

Электроприводы от производителя «Тульские Машины» поставляется заказчику в защитной заводской упаковке. В комплекте поставки – паспорт, техническое описание, инструкция по ремонту и его эксплуатация. Склады, на которых хранятся электроприводы, обеспечивают сохранность упаковки и исправность приборов. Транспортировка электроприводов возможна в любой регион РФ и стран СНГ удобным способом для заказчика.

Электроприводы

Электроприводы типа А

Электроприводы типа Б

Электроприводы типа В

Электроприводы типа Г

Электроприводы типа Д

Таблица применения электроприводов нашего производства »











Технические особенности электроприводов Б типа

К трубам электроприводы типа Б подсоединяются с помощью фланцевого соединения. Электропривод может быть присоединён в любом положении.

Частота переменного тока, который используется при подключении электропривода ВБ, — от 50 до 60 Герц, а оптимальное напряжение варьируется от 220 до 660 Вольт. У заказчика есть возможность заранее оговорить параметры частоты и напряжения при оформлении заказа. Если индивидуальные требования отсутствуют, заказчику поставляется электропривод НБ, адаптированный под работу в сети 380 Вольт 50 Герц.

Обслуживать продукцию должен только профильный специалист с большим опытом, который предварительно изучил технический паспорт и ознакомился с руководством по эксплуатации.

Варианты исполнения

Электропривод НБ общепромышленного исполнения с червячно-цилиндрическим редуктором и двухсторонней муфтой. Электропривод ВБ взрывозащищенного исполнения с червячно-цилиндрическим редуктором и двухсторонней муфтой.





Электропривод НБ

Электроприводы НБ с двухсторонней муфтой – это привод общепромышленного назначения. Такие электропривода управляют запорной арматурой и могут быть установлены как на открытом воздухе, так и в помещениях различного назначения. Такие привода могут быть установлены в системах, которые управляются автоматически микроконтроллерами.

Электропривод НБ может быть установлен на трубопровод в любом положении. Такие приводы в стандартном исполнении рассчитаны на работу в повторно-кратковременном режиме, с напряжением 380 В и частотой 50 Гц. По желанию заказчика такой электропривод может быть укомплектован электродвигателем способным работать под напряжением от 220 до 660 В.

Состав электропривода НБ:

  • электродвигатель рассчитанный на напряжение от от 220 до 660 В;
  • редуктор цилиндрического типа;
  • двухсторонняя моментная муфта ограничения;
  • механические упоры открытия и закрытия;
  • узел ручного дублера с маховиком;
  • колодки контактных соединений и корпусных деталей.

В неподвижных местах и подвижных соединений деталей для обеспечения герметизации установлены специальные уплотнительные устройства. Место установки электроприводов НБ должно иметь хорошую освещенность, корпус должен быть заземлен.

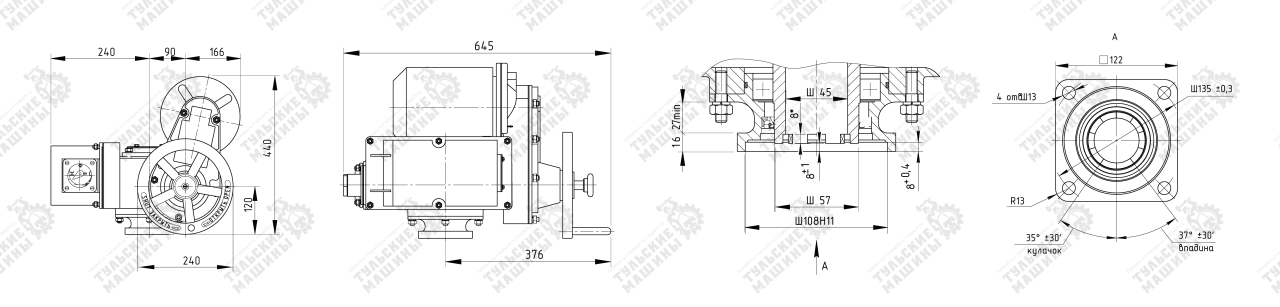

Схема и основные размеры электропривода НБ

Электропривод НБ обеспечивает:

  • открытие и закрытие затвора арматуры с помощью специального пульта управления;
  • включение и выключение электродвигателя привода в автоматическом режиме при достижении запорным устройством крайних положений;
  • ручное управление затвором арматуры, если отсутствует электричество, с помощью маховика ручного дублера;
  • быстрое переключение с ручного управления электроприводом на автоматическое;
  • возможность регулирования частоты крутящего момента и индикация степени открытости арматуры;
  • установка защиты от перегрева электроприводов НБ.

Для стальных задвижек (30c941нж) и чугунных задвижек (30ч906бр) диаметром (Dy,мм):

  • для Dy 200, 250 применяют электропривод НБ-03 или электропривод НБ-06
  • для Dy 300, 350, 400 применяют электропривод НБ-12.

Электропривод ВБ

Электропривод ВБ – это приспособление, которое используется как управляющая часть запорных трубопроводных арматур в зонах повышенной взрывоопасности. Работать с ним можно в непосредственном контакте или же дистанционно.

Основные функции электропривода серии ВБ:
При помощи этих устройств можно выполнять следующие действия:

  • полностью контролировать процесс подъема и опускания заслонки трубопровода;
  • останавливать ее в любом допустимом положении;
  • управлять работой электропривода в ручном и самоходном (автоматическом) режимах, переключаясь между ними;
  • контролировать крутящий момент;
  • указывать степень открытия арматуры дистанционно;
  • использовать сигнализацию на блоке управления.

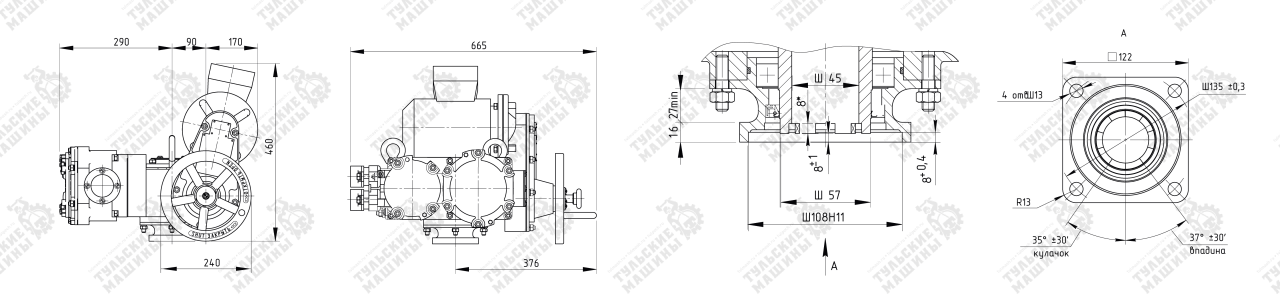

Схема и основные размеры электропривода ВБ

Взрывозащищенные ВБ электроприводы состоят из:

  • двигателя с частотой 50-60 Гц и рабочим напряжением 220-660 Вт (обговаривается в индивидуальном порядке с клиентом);
  • редуктора;
  • двухсторонней муфты;
  • блока выключателей.

В конструкции предусмотрены также вал с кулачками и блок ручного дублера, который оснащен маховиком. Для создания внутренней герметизации устройства используются уплотнительные комплектующие.

Маркировка изделий варьируется от ВБ-01 до ВБ-12. Общими характеристиками являются диапазон значений крутящего момента – от 100 до 300 Н*м и вес готового изделия – 67 кг.

Для стальных задвижек (30c941нж) диаметром (Dy,мм):

  • для Dy 200, 250 применяют электропривод ВБ-03 или электропривод ВБ-06
  • для Dy 300, 350, 400 применяют электропривод ВБ-12.
