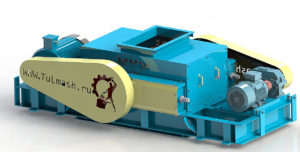

Дробилка валковая с рифлеными валками ДВР-2L
Валковая дробилка с рифлеными валками предназначена для дробления кусковых материалов низкой и средней прочности (70-120 МПа (700-1200 кгс/см2) с влажностью до 25%. Дробилку можно использовать для тонкого и среднего измельчения мела, мергеля, угля, глинистого сланца, а также для измельчения (с одновременным раздавливанием) вязких и влажных материалов, например глин.
Материал затягивается вращающимися навстречу валками и измельчается за счет сжатия и истирания. Однократное сжатие в рабочем пространстве дробилки обуславливает малый выход переизмельченного материала. Дробилка с рифлеными валками обеспечивает лучшее зацепление с дробимым материалом за счет наличия шероховатой поверхности на валках. Материал затягивается вращающимися навстречу валками и измельчается за счет сжатия и частично истирания.
Дробилка может быть установлена как в помещении, так и на открытой площадке под навесом.
Технические характеристики валковой дробилки ДВР 2L*** | ||
| Параметры | Значения* | |
| Расчетная производительность, м3/ч (при коэффициенте разрыхленности материала 0,2 и насыпной плотности материала 1500кг/м3) | до 1,5 при min зазоре до 200 при max зазоре * *** | |
| Входящая фракция dн, мм | от 30 до 200* | |
| Частота вращения валков, об/мин | 150/300 | |
| Выходящая фракция dк, мм | от 0-0,5 до 0-150* ** **** | |
| Электродвигатель: | 2 шт. | |
| Мощность электродвигателей, кВт | 18,5;37 | |
| Напряжение, В | 380 | |
| Масса дробилки, кг | 4260 | |
* — Параметры могут изменяться в зависимости от физических свойств материала.
Расчет производится согласно «Надѐжность валковых дробилок и их модернизация: Научная монография». Ю.А. Пожидаев, В.Я. Потапов, А.И. Афанасьев, В.И. Кадошников. – М., 2016. – 133 с. – Деп. в «Издательский Дом РАЕН» 30.11.16, №1004.
** — Зависит от требований Заказчика. Размер получаемой фракции зависит от зазора между валками.
***- все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.
**** Фракция может меняться в сторону увеличения крупности путем разведения валков.
Узнать актуальную цену на валковую дробилку ДВР-2L можно по телефону: :8-800-700-46-86 +7(4872) 33-78-17 или отправив запрос на электронную почту info@tulmash.ru.
| Название дробилки | {{result.name}} |
| Диаметр валков, мм. | {{result.d}} |
| Длина валков, мм. | {{result.l}} |
| Число оборотов валков, об/мин | {{result.n}} |
| Коэффициент захвата | {{result.k}} |
| Зазор между валками, мм. | |
| Коэффициент разрыхленности материала* | |
| Производительность, м3/час | {{result.performance}}** |
|
За дополнительной информацией Вы можете обратиться к нашим техническим специалистам: +7(4872)33-78-17
|
|
| Материал | |
| Почта | |
| Телефон | |
|
* коэффициент разрыхленности учитывает прочностные свойства материала и исходную влажность в нем. Для более крепких и сухих пород используйте меньший коэффициент, для влажных и мягких - больший.
** расчет производится согласно "Надѐжность валковых дробилок и их модернизация: Научная монография". Ю.А. Пожидаев, В.Я. Потапов, А.И. Афанасьев, В.И. Кадошников. – М., 2016. – 133 с. – Деп. в «Издательский Дом РАЕН» 30.11.16, №1004. {{result.warning}} | |
В комплексе с валковой дробилкой вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

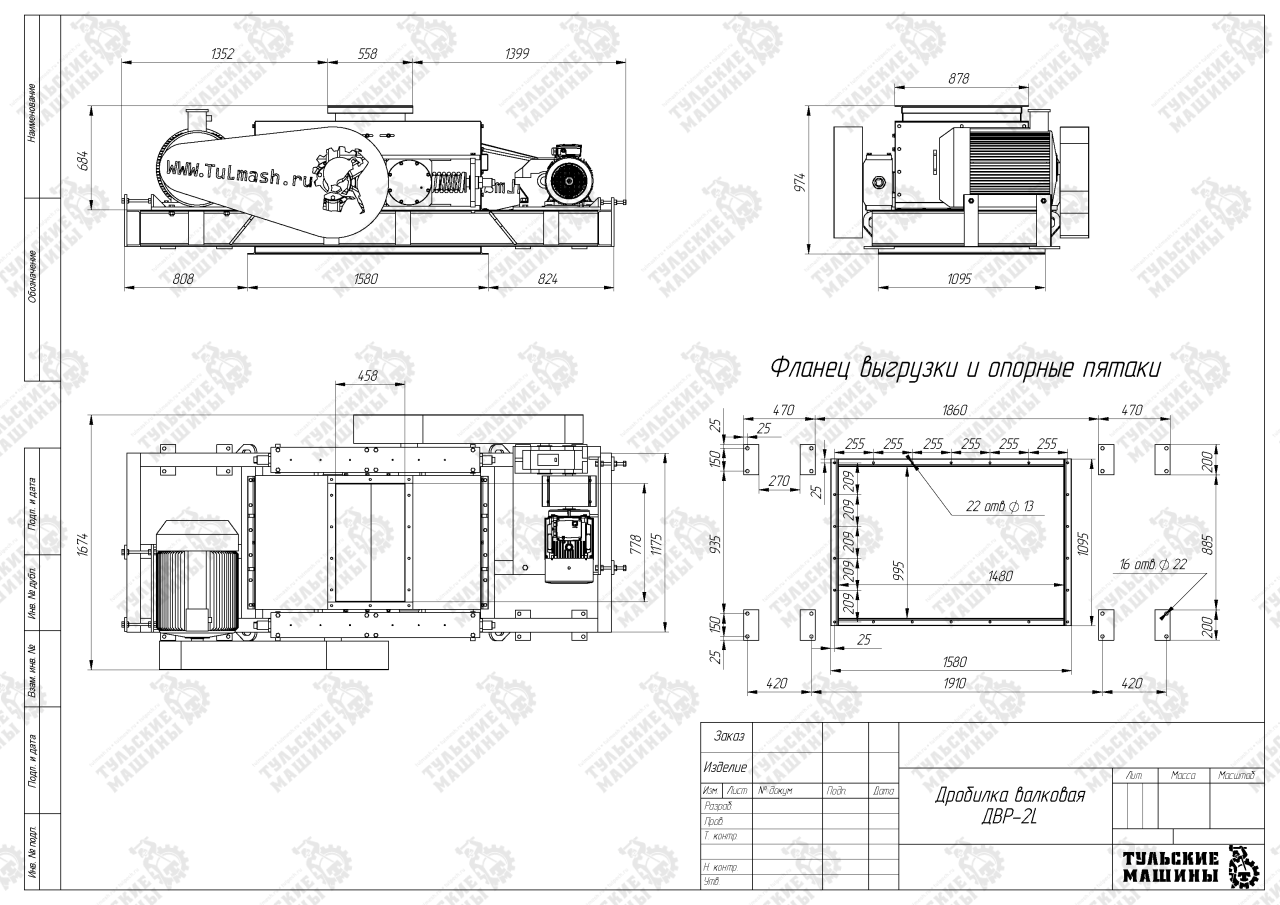

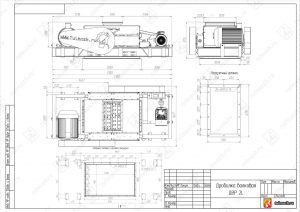

Габаритный и присоединительный чертёж валковой дробилки ДВР 2L

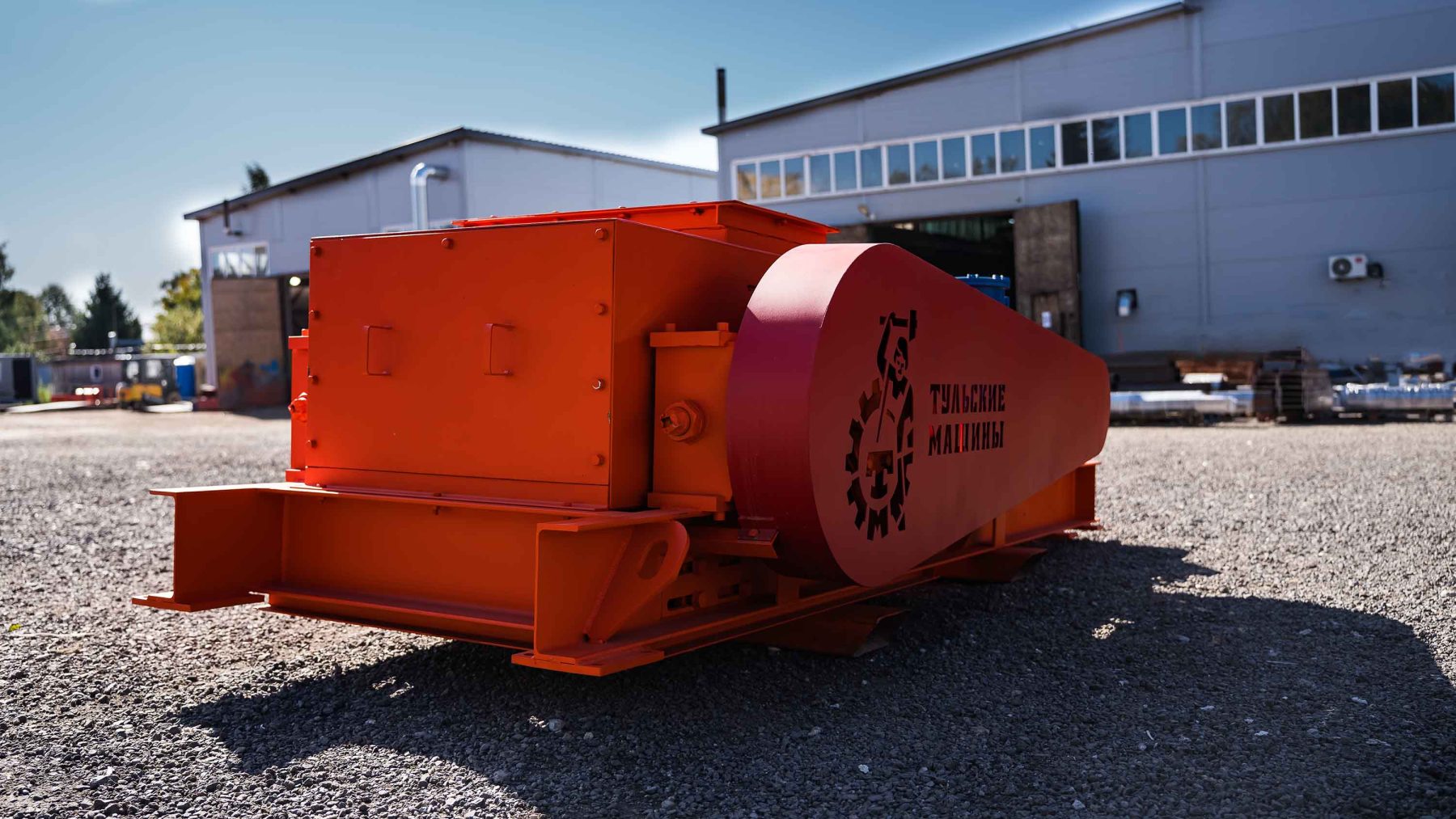

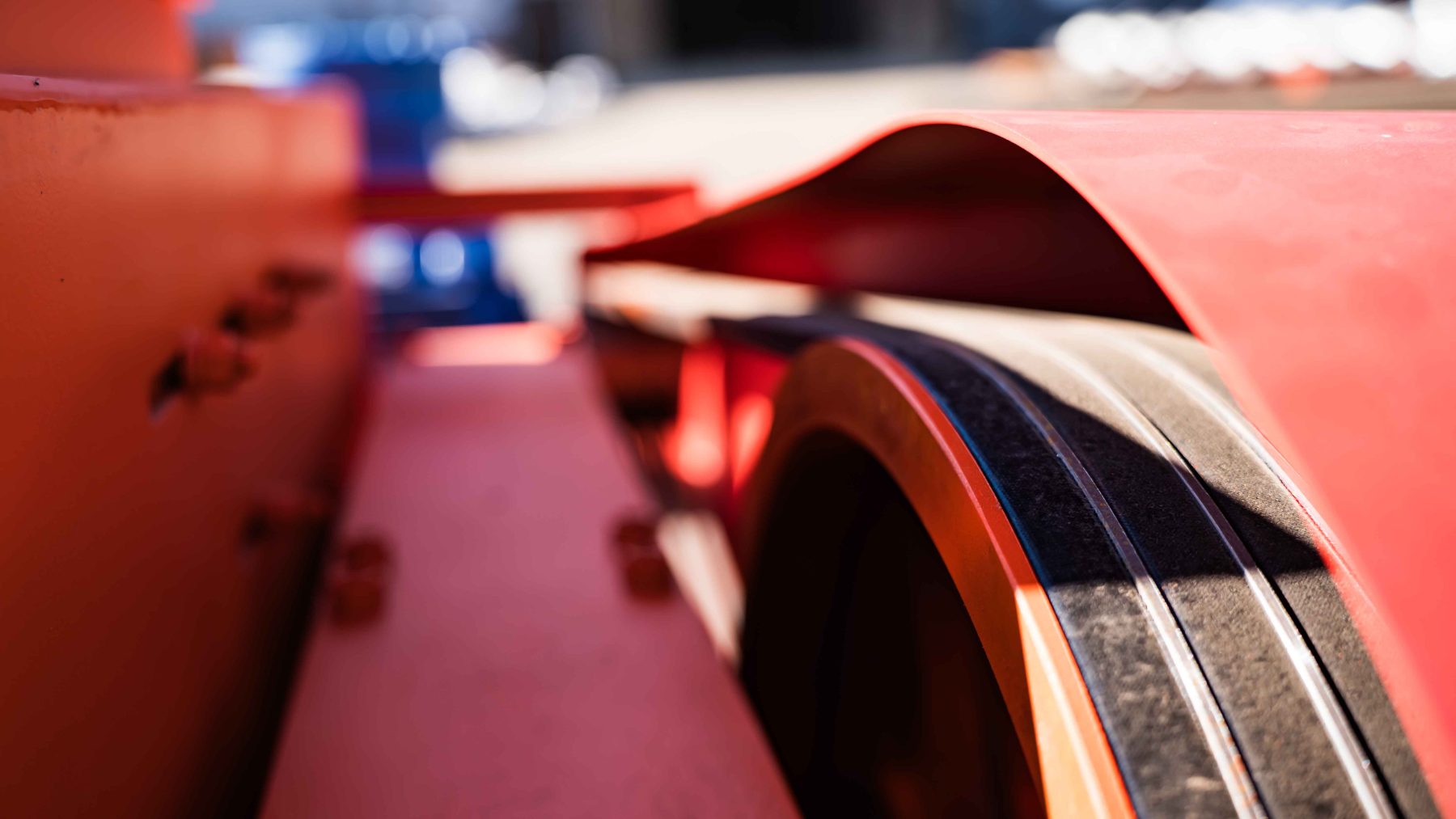

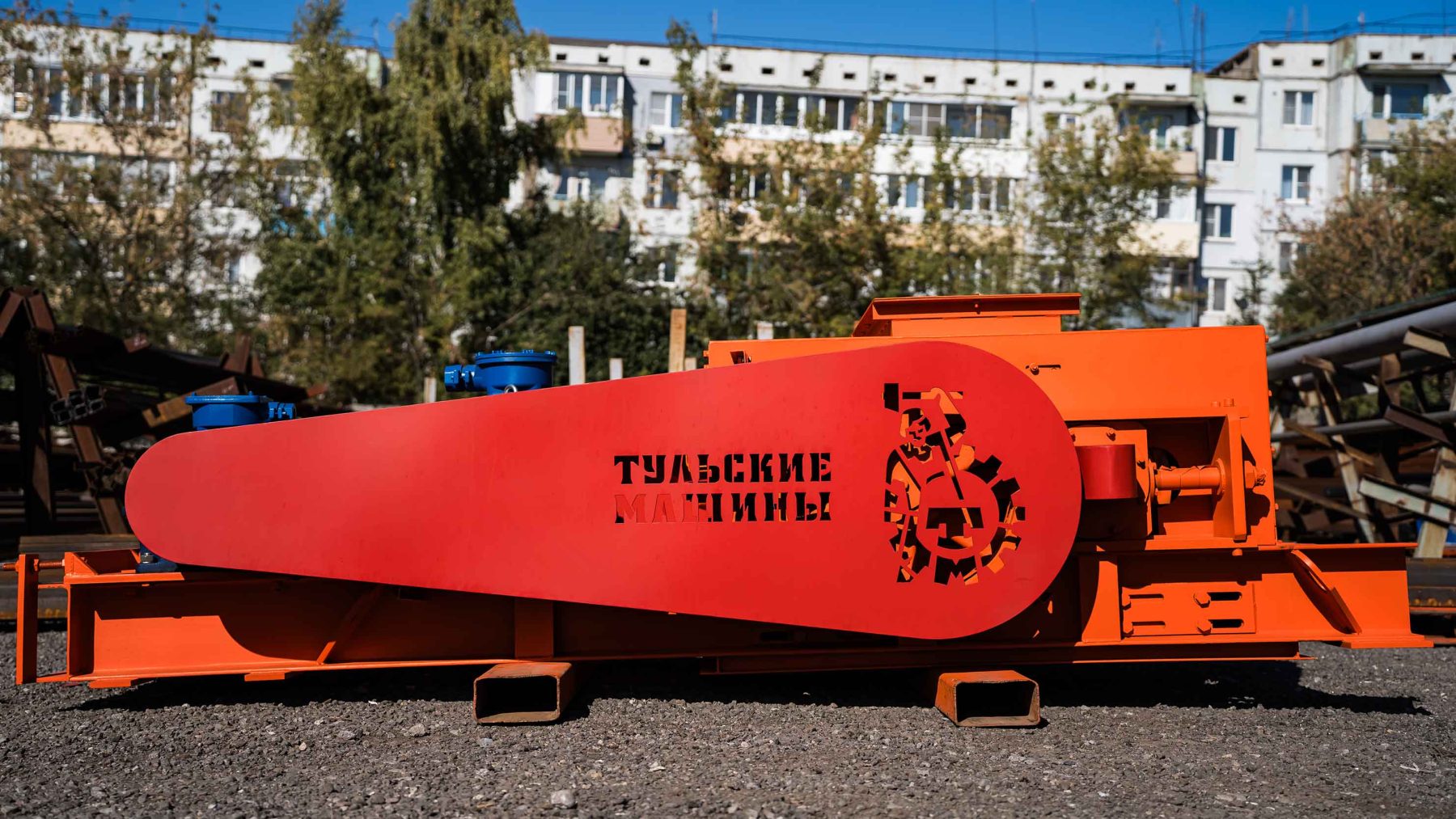

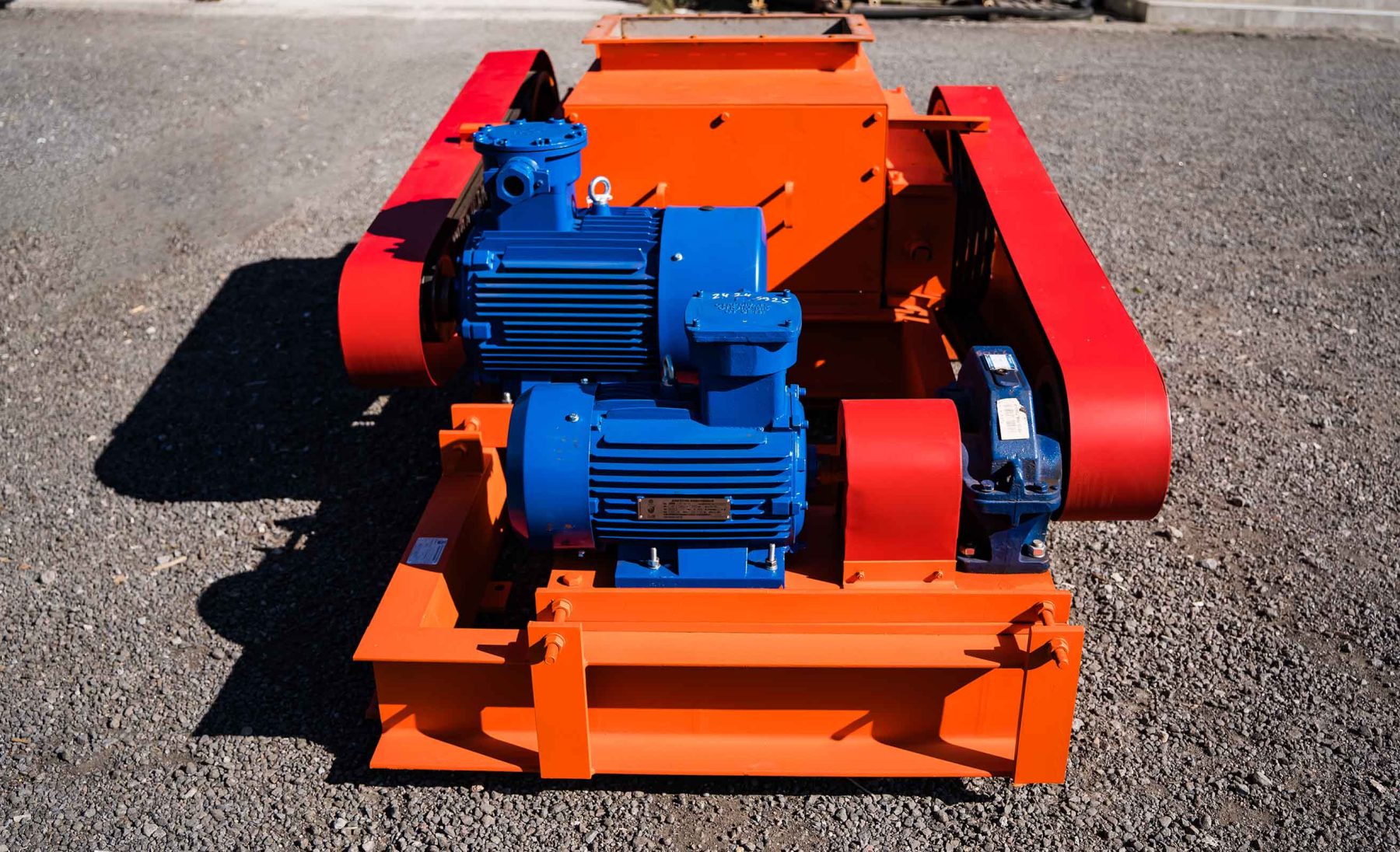

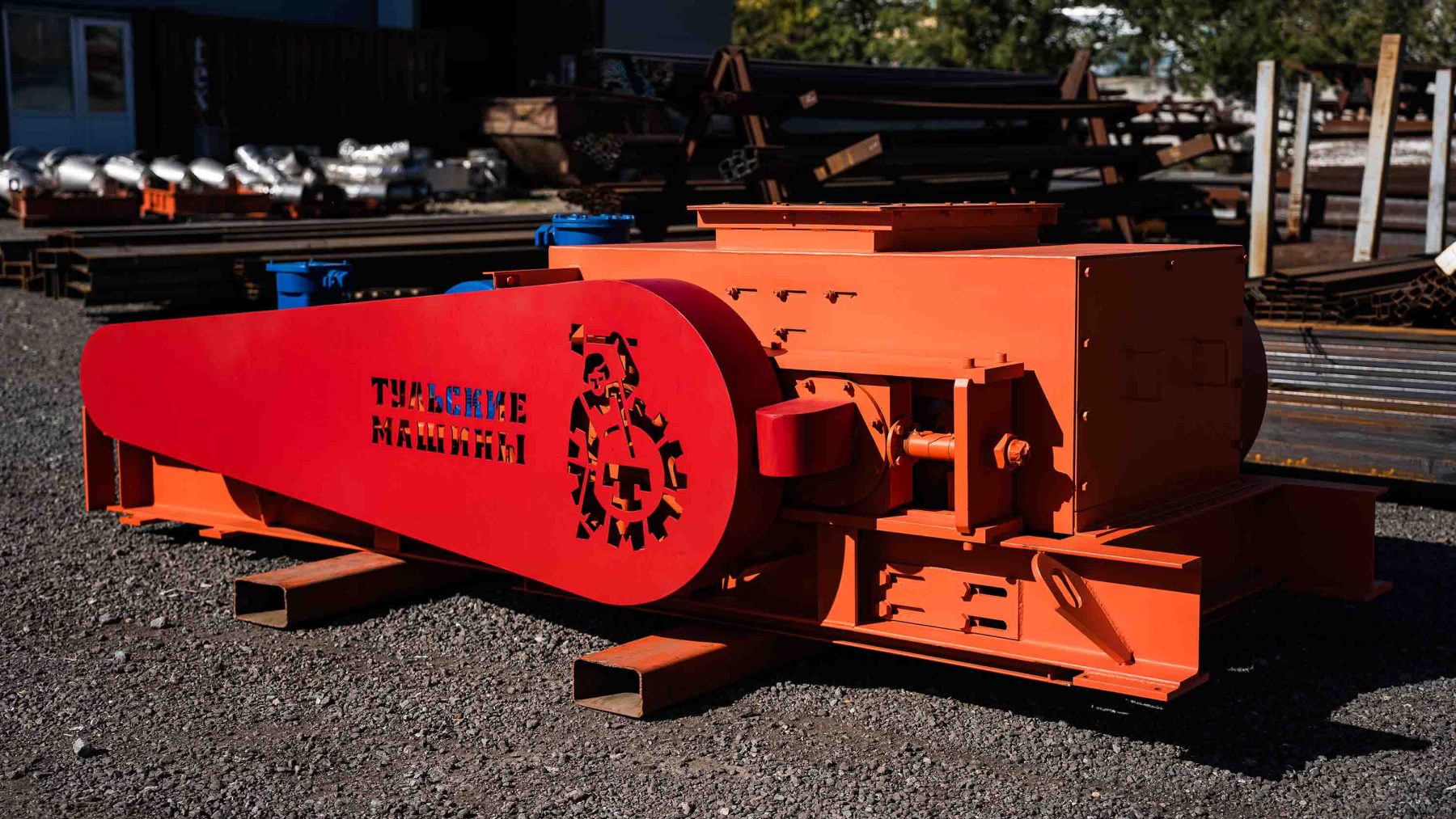

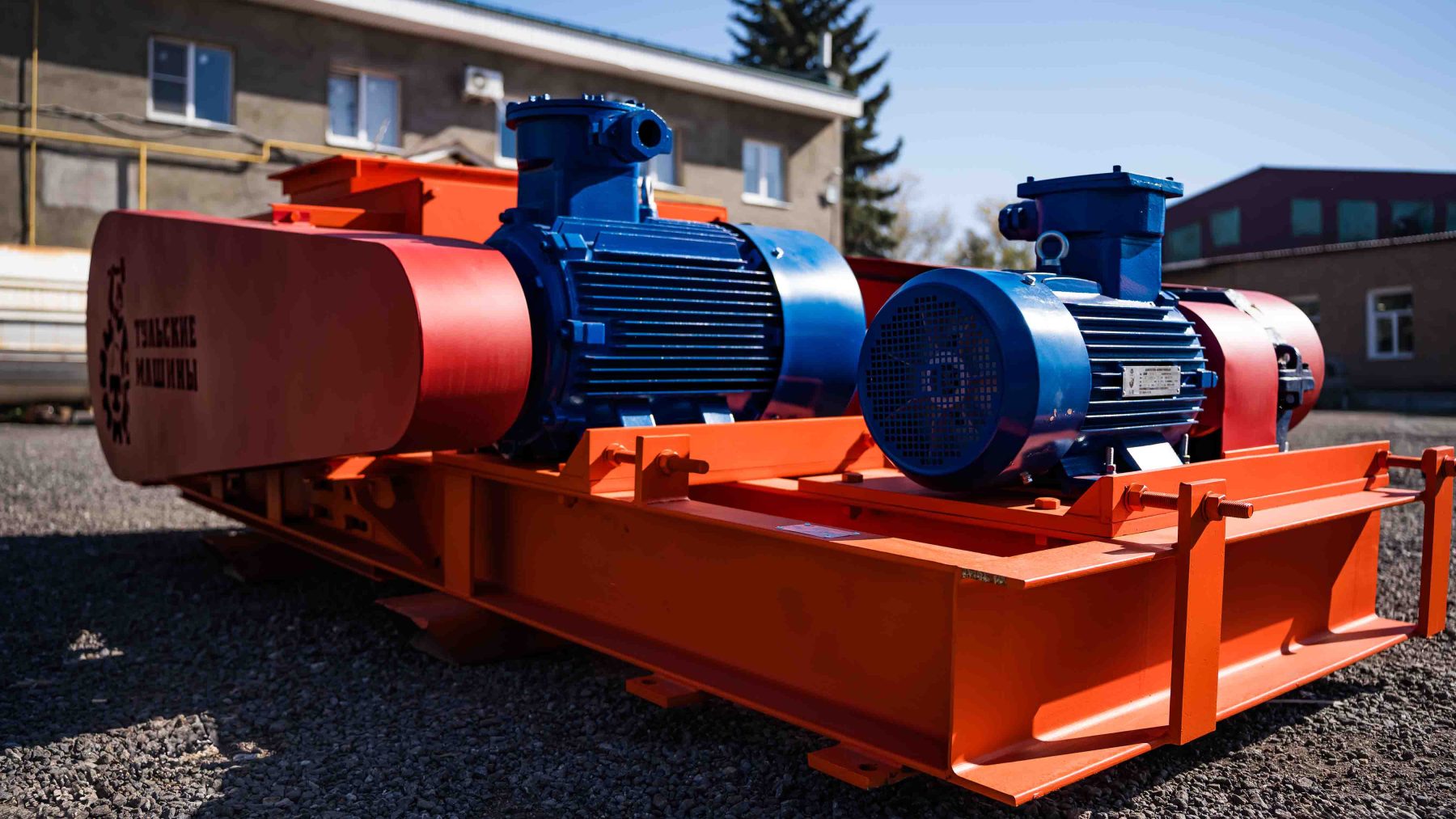

Фотографии валковой дробилки

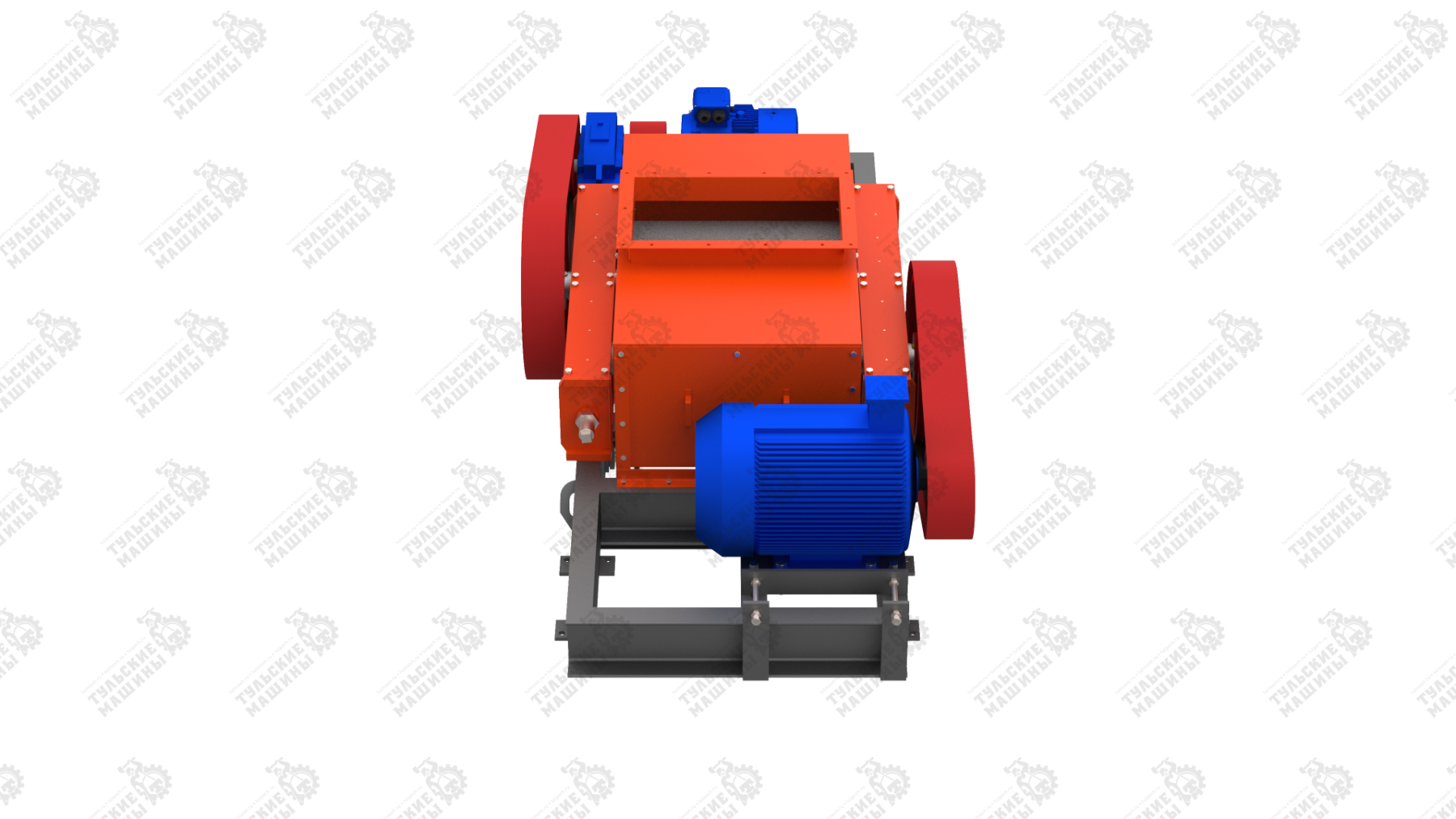

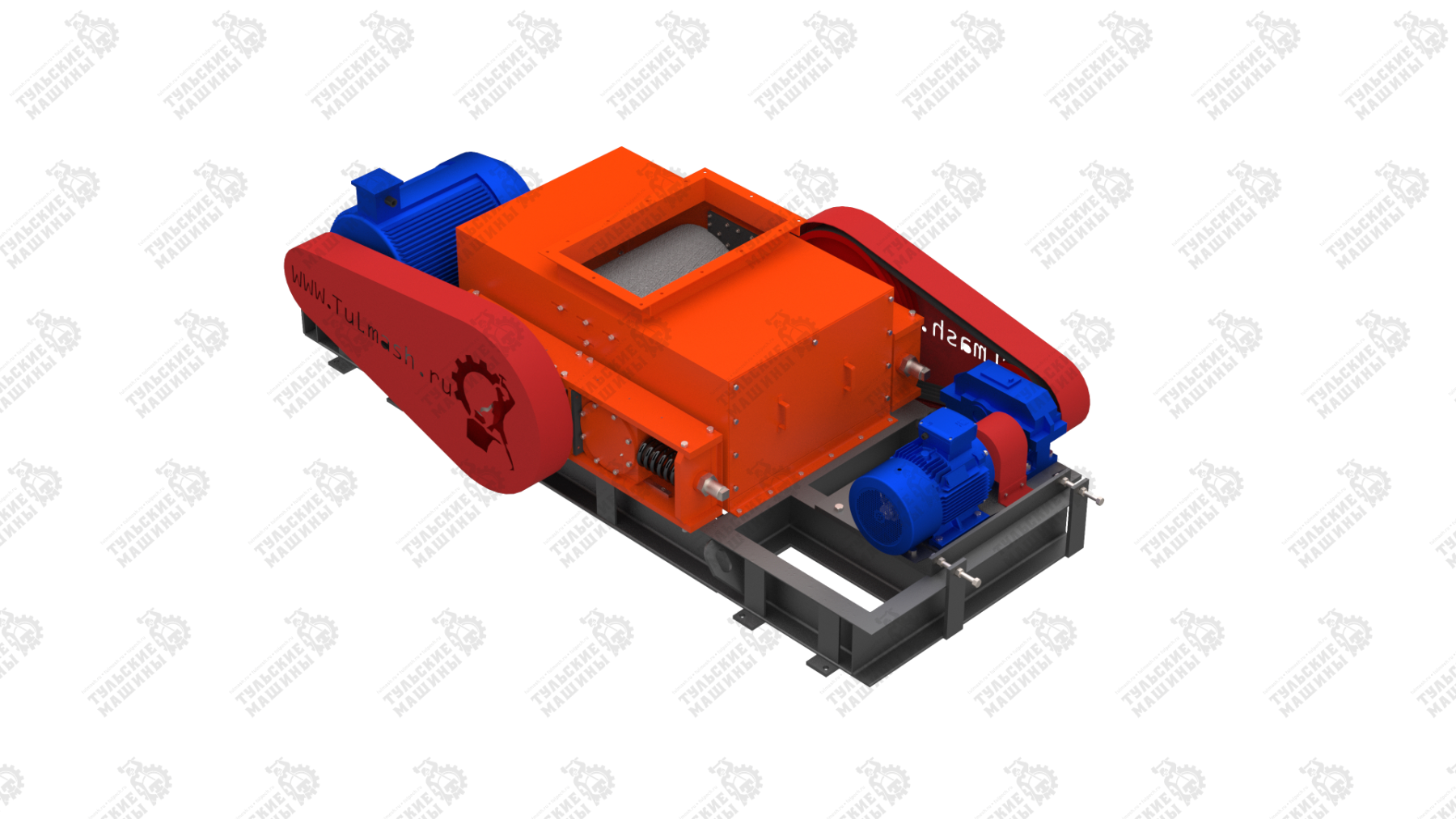

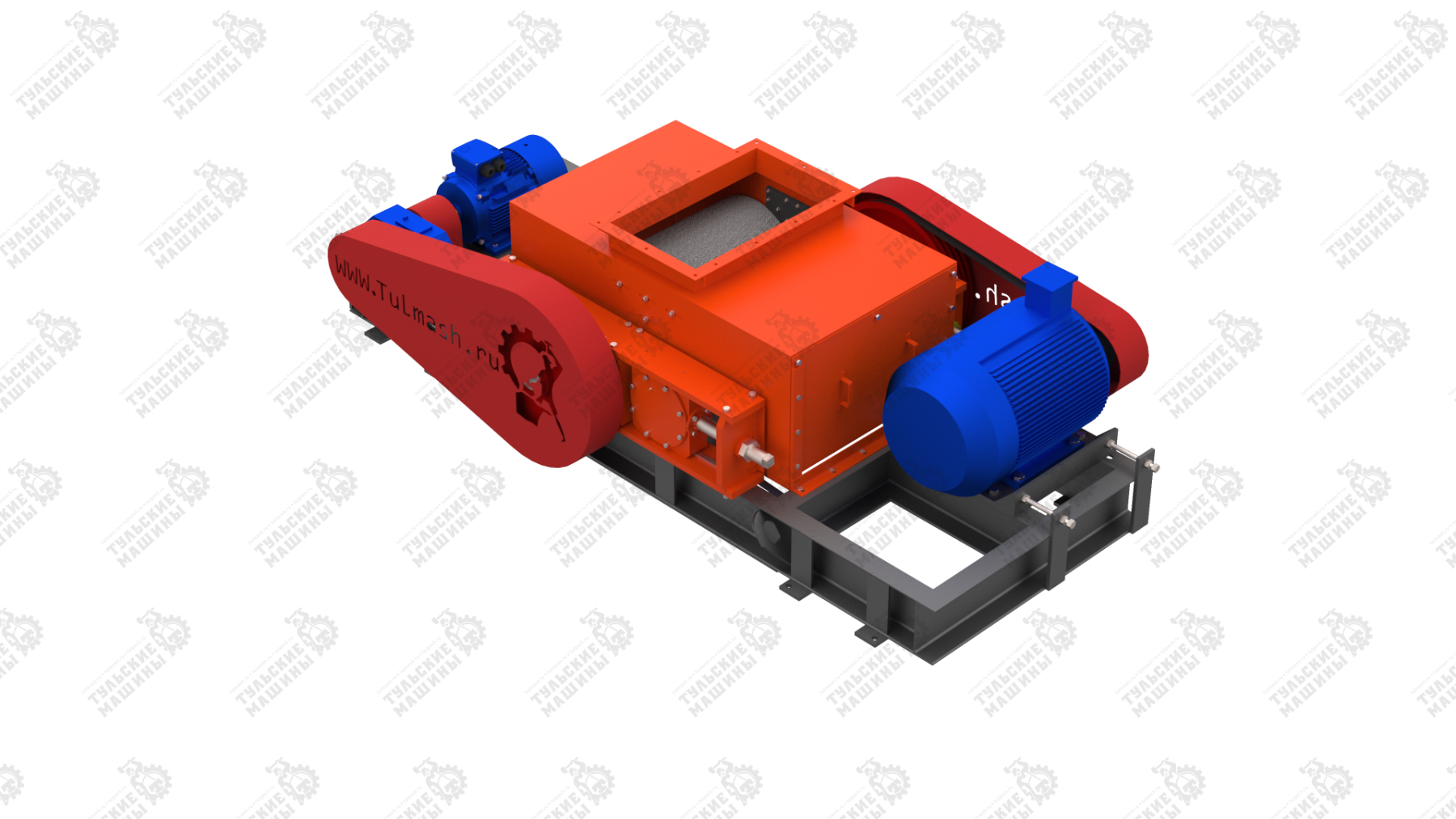

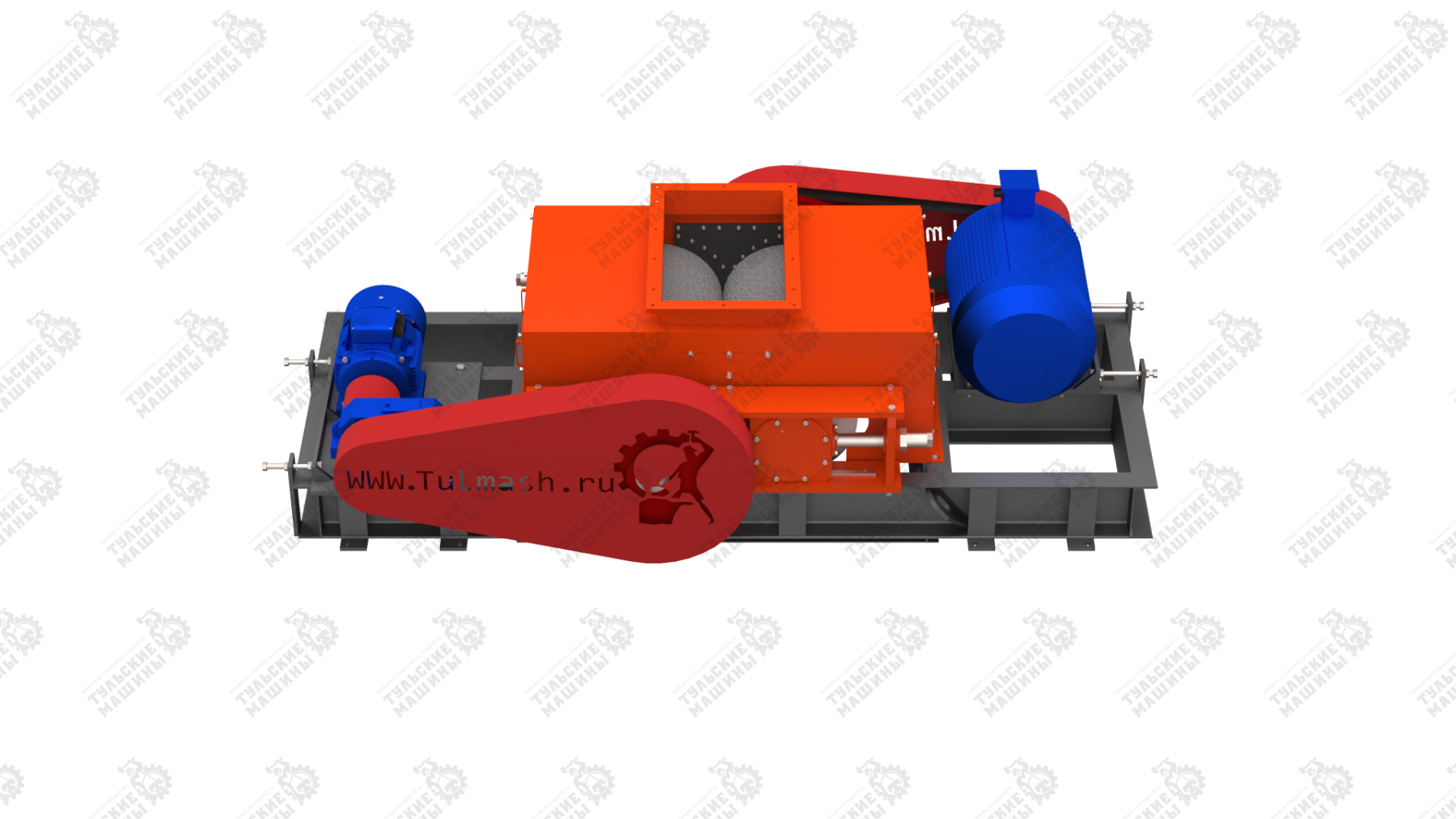

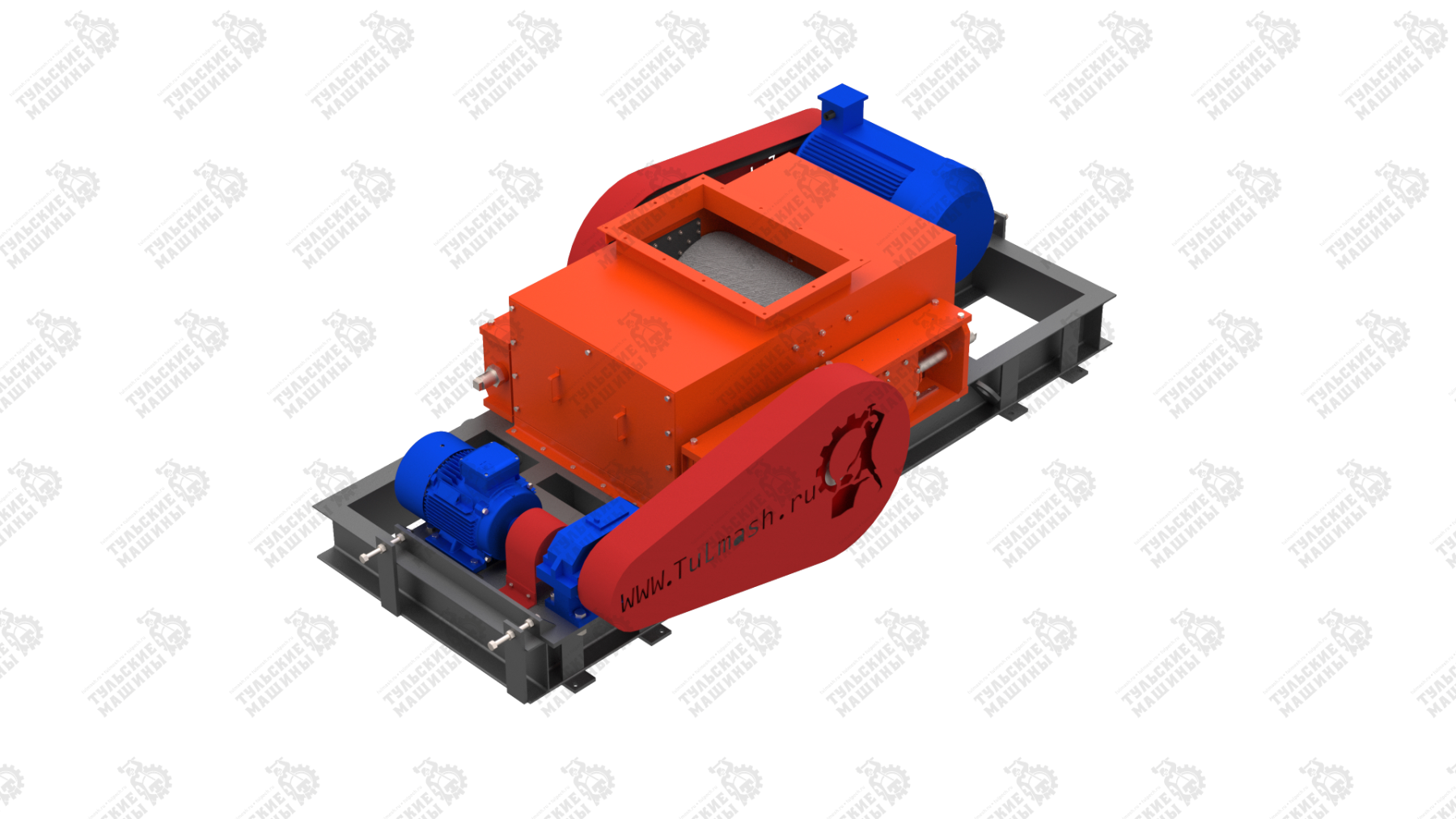

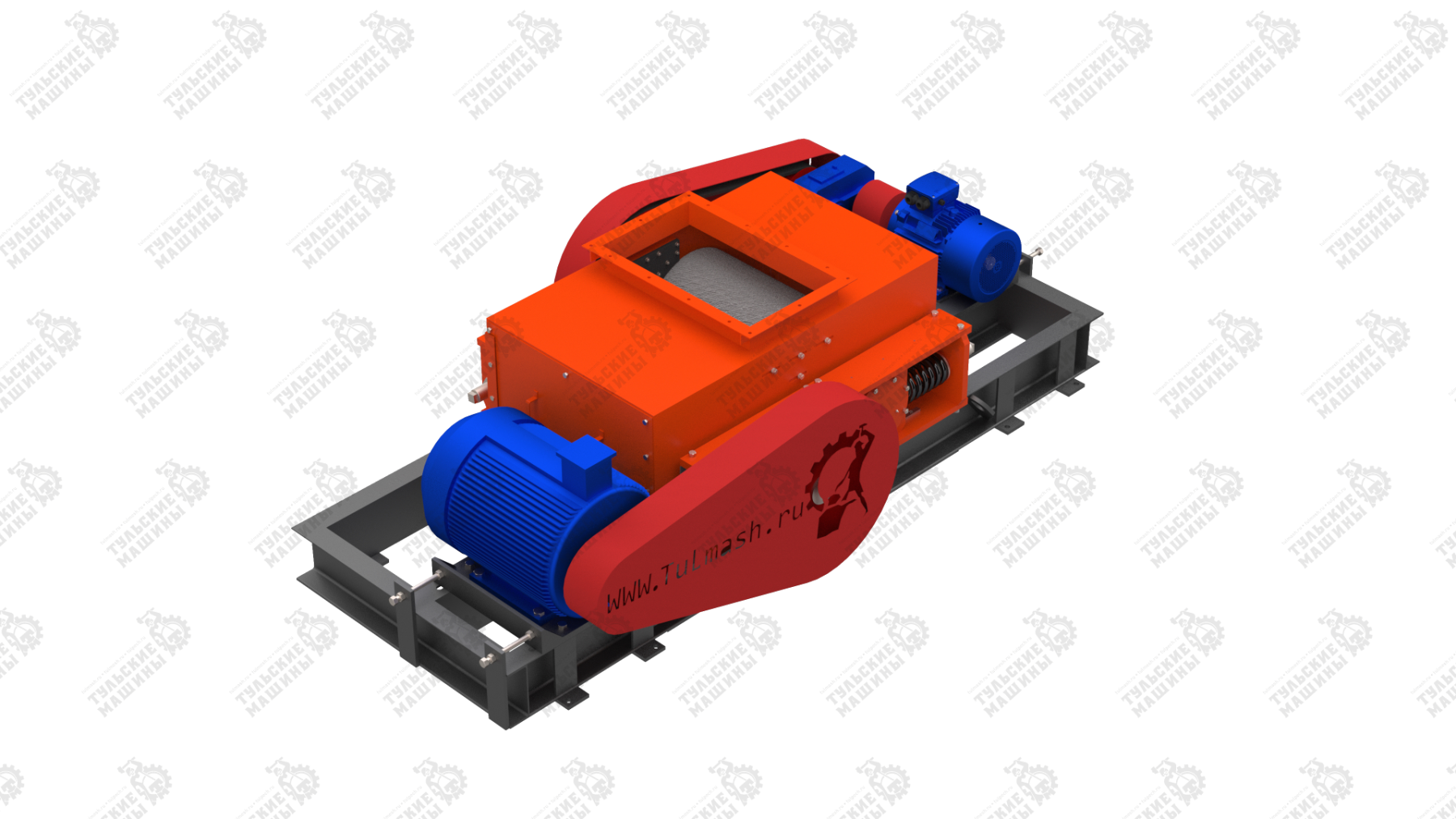

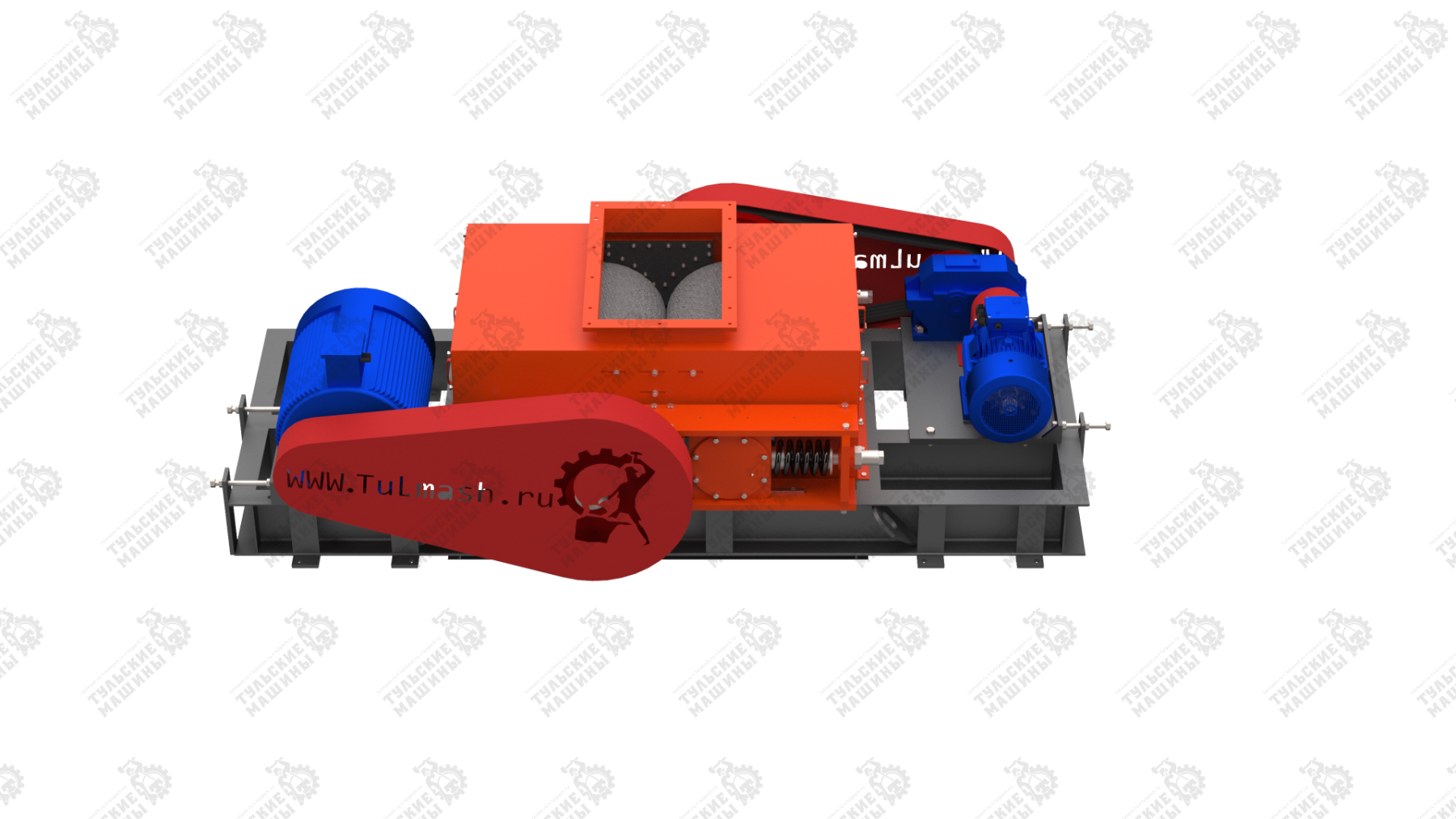

Устройство валковой дробилки ДВР 2L
Основными быстро изнашиваемыми расходными элементами дробилки являются накладки валков, отлитые из стали 70ХЛ.
Дополнительное оборудование
Для эффективной работы дробилки или увязки ее в технологические линии может потребоваться дополнительное (сопутствующее) оборудование. Данное оборудование обеспечивает равномерную подачу материала (ленточные или пластинчатые питатели), отгрузку измельченного материала на необходимое расстояние или подъем сырья на требуемую высоту, а также бункера, воронки, течки самых различных конфигураций и размеров.
